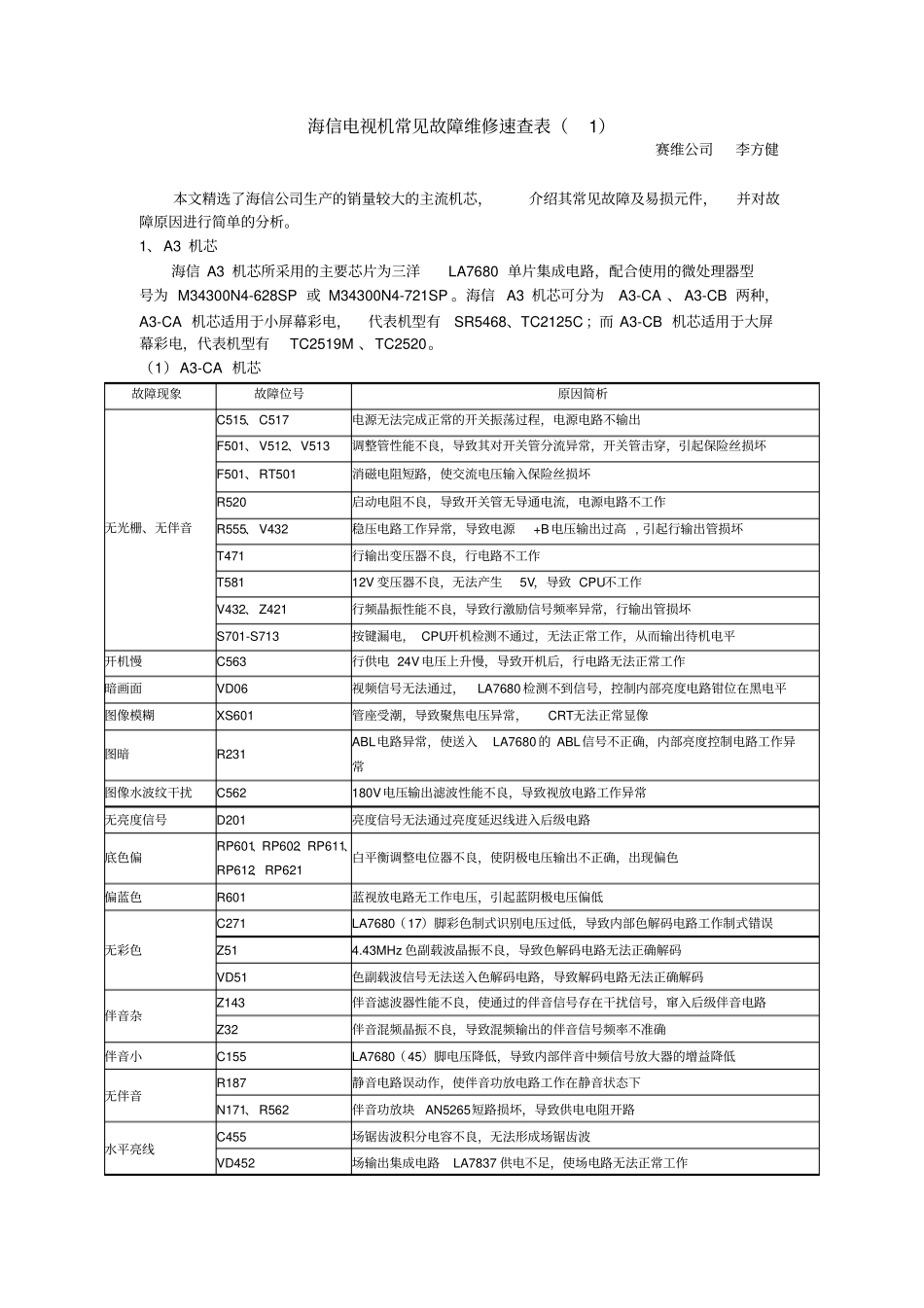

海信电视机常见故障维修速查表（1）赛维公司李方健本文精选了海信公司生产的销量较大的主流机芯，介绍其常见故障及易损元件，并对故障原因进行简单的分析。1、A3 机芯海信 A3 机芯所采用的主要芯片为三洋LA7680 单片集成电路，配合使用的微处理器型号为 M34300N4-628SP 或 M34300N4-721SP 。海信 A3 机芯可分为A3-CA 、 A3-CB 两种，A3-CA 机芯适用于小屏幕彩电，代表机型有SR5468、TC2125C ；而 A3-CB 机芯适用于大屏幕彩电，代表机型有TC2519M 、TC2520。（1）A3-CA 机芯故障现象故障位号原因简析无光栅、无伴音C515、 C517 电源无法完成正常的开关振荡过程，电源电路不输出F501、 V512、V513 调整管性能不良，导致其对开关管分流异常，开关管击穿，引起保险丝损坏F501、 RT501 消磁电阻短路，使交流电压输入保险丝损坏R520 启动电阻不良，导致开关管无导通电流，电源电路不工作R555、 V432 稳压电路工作异常，导致电源+B电压输出过高 , 引起行输出管损坏T471 行输出变压器不良，行电路不工作T581 12V 变压器不良，无法产生5V，导致 CPU不工作V432、 Z421 行频晶振性能不良，导致行激励信号频率异常，行输出管损坏S701-S713 按键漏电， CPU开机检测不通过，无法正常工作，从而输出待机电平开机慢C563 行供电 24V电压上升慢，导致开机后，行电路无法正常工作暗画面VD06 视频信号无法通过，LA7680 检测不到信号，控制内部亮度电路钳位在黑电平图像模糊XS601 管座受潮，导致聚焦电压异常，CRT无法正常显像图暗R231 ABL电路异常，使送入LA7680 的 ABL信号不正确，内部亮度控制电路工作异常图像水波纹干扰C562 180V电压输出滤波性能不良，导致视放电路工作异常无亮度信号D201 亮度信号无法通过亮度延迟线进入后级电路底色偏RP601、RP602、RP611、RP612、RP621 白平衡调整电位器不良，使阴极电压输出不正确，出现偏色偏蓝色R601 蓝视放电路无工作电压，引起蓝阴极电压偏低无彩色C271 LA7680（ 17）脚彩色制式识别电压过低，导致内部色解码电路工作制式错误Z51 4.43MHz 色副载波晶振不良，导致色解码电路无法正确解码VD51 色副载波信号无法送入色解码电路，导致解码电路无法正确解码伴音杂Z143 伴音滤波器性能不良，使通过的伴音信号存在干扰信号，窜入后级伴音电路Z32 伴音混频晶振不良，导致混频输出的伴音信号频率不准确伴音小C155 LA7680（ 45）脚电压降低，导致内部伴音中频信号放大器...
