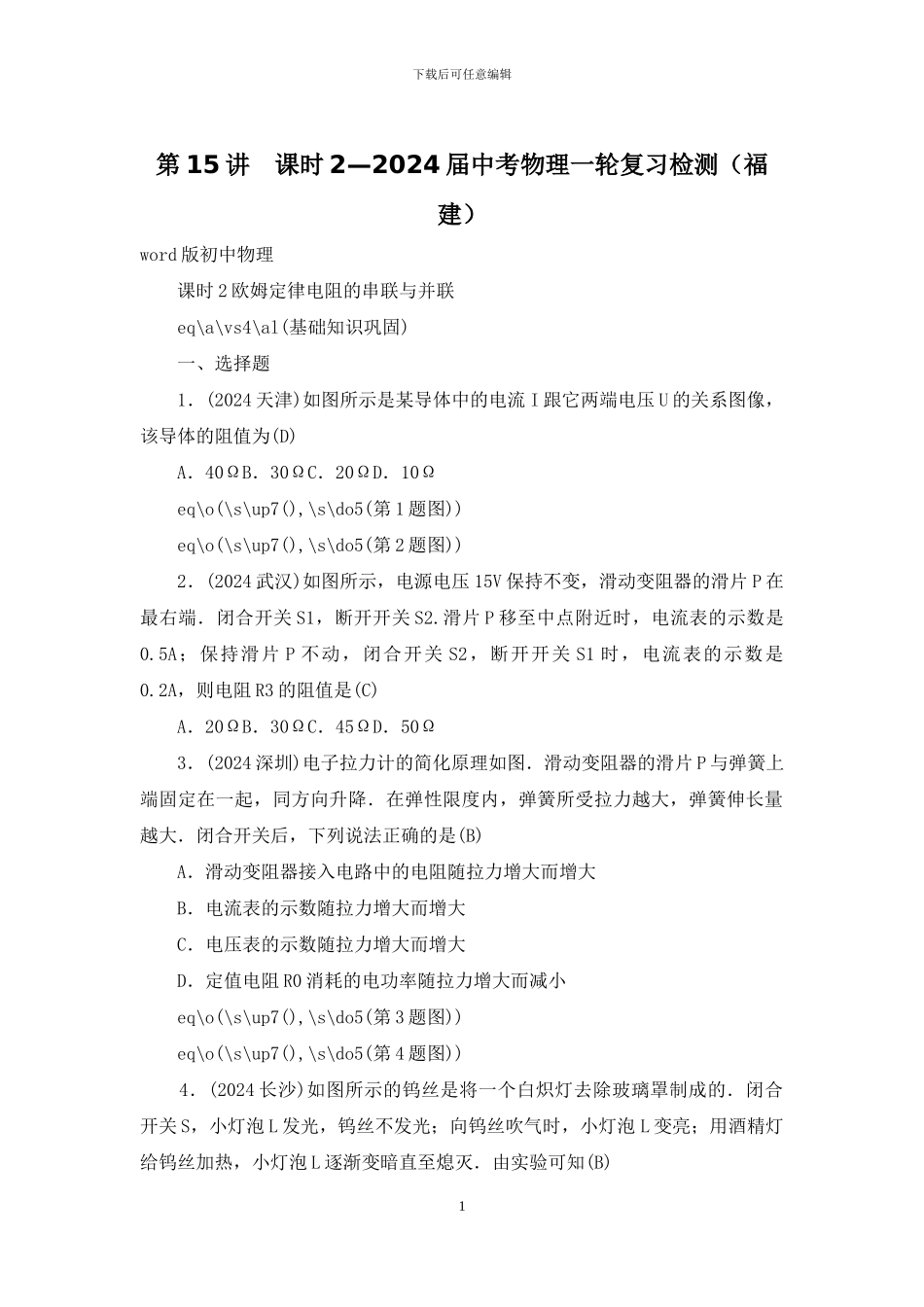

下载后可任意编辑第 15 讲 课时 2—2024 届中考物理一轮复习检测（福建）word 版初中物理 课时 2 欧姆定律电阻的串联与并联 eq\a\vs4\al(基础知识巩固) 一、选择题 1．(2024 天津)如图所示是某导体中的电流 I 跟它两端电压 U 的关系图像，该导体的阻值为(D) A．40ΩB．30ΩC．20ΩD．10Ω eq\o(\s\up7(),\s\do5(第 1 题图)) eq\o(\s\up7(),\s\do5(第 2 题图)) 2．(2024 武汉)如图所示，电源电压 15V 保持不变，滑动变阻器的滑片 P 在最右端．闭合开关 S1，断开开关 S2.滑片 P 移至中点附近时，电流表的示数是0.5A；保持滑片 P 不动，闭合开关 S2，断开开关 S1 时，电流表的示数是0.2A，则电阻 R3 的阻值是(C) A．20ΩB．30ΩC．45ΩD．50Ω 3．(2024 深圳)电子拉力计的简化原理如图．滑动变阻器的滑片 P 与弹簧上端固定在一起，同方向升降．在弹性限度内，弹簧所受拉力越大，弹簧伸长量越大．闭合开关后，下列说法正确的是(B) A．滑动变阻器接入电路中的电阻随拉力增大而增大 B．电流表的示数随拉力增大而增大 C．电压表的示数随拉力增大而增大 D．定值电阻 R0 消耗的电功率随拉力增大而减小 eq\o(\s\up7(),\s\do5(第 3 题图)) eq\o(\s\up7(),\s\do5(第 4 题图)) 4．(2024 长沙)如图所示的钨丝是将一个白炽灯去除玻璃罩制成的．闭合开关 S，小灯泡 L 发光，钨丝不发光；向钨丝吹气时，小灯泡 L 变亮；用酒精灯给钨丝加热，小灯泡 L 逐渐变暗直至熄灭．由实验可知(B) 1下载后可任意编辑 A．钨丝的电阻随温度升高而减小 B．向钨丝吹气时，钨丝电阻变小 C．给钨丝加热时，电路中的电流变大 D．小灯泡 L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡 L 的电流 5．(2024 连云港)如图所示，电源电压恒定，闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是(D) A．电流表示数增大 B．电压表示数减小 C．定值电阻 R 两端的电压增大 D．电压表示数与电流表示数比值增大 6．(2024 遂宁)物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0 为阻值已知的定值电阻，R1 为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节 R1 接入电路阻值，不能测出未知电阻 Rx 阻值的电路是(A) 7．(2024 青海)如图所示，灯泡 L1、L2 的电阻分别为 20Ω 和 30Ω.闭合开关 S，通过 L1、L2 的电流分别为 I1、I2，它们两端的电压...
