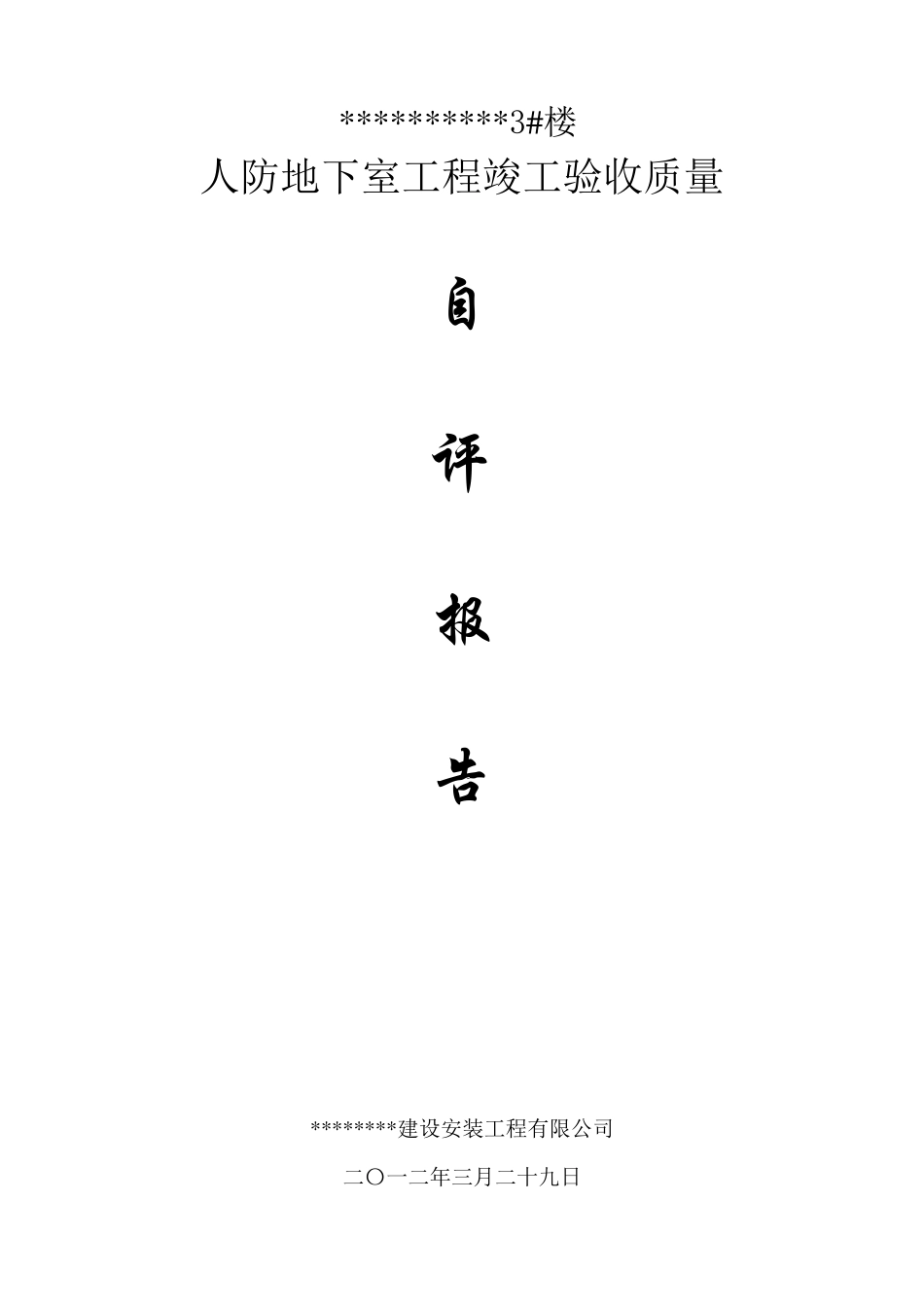

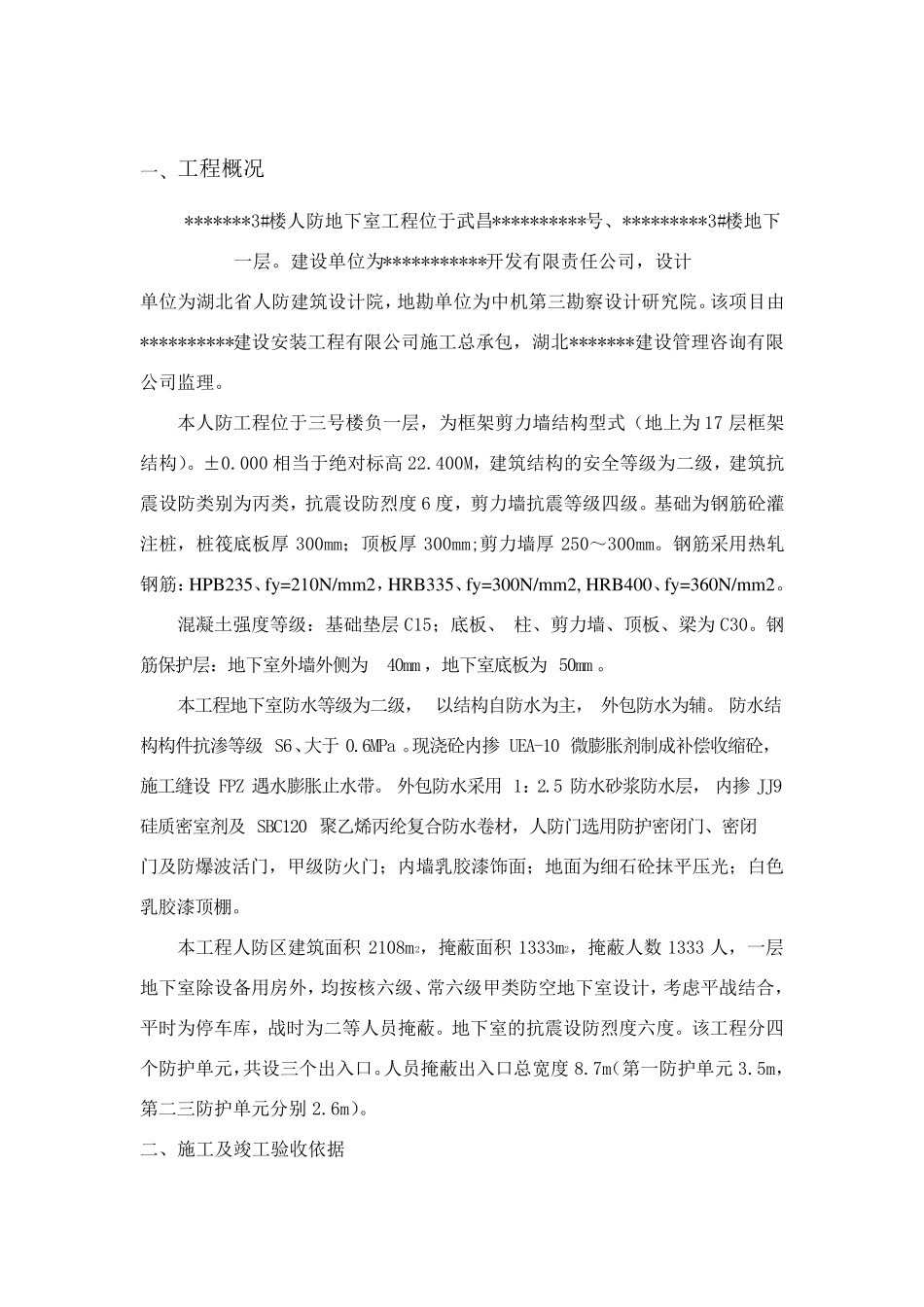

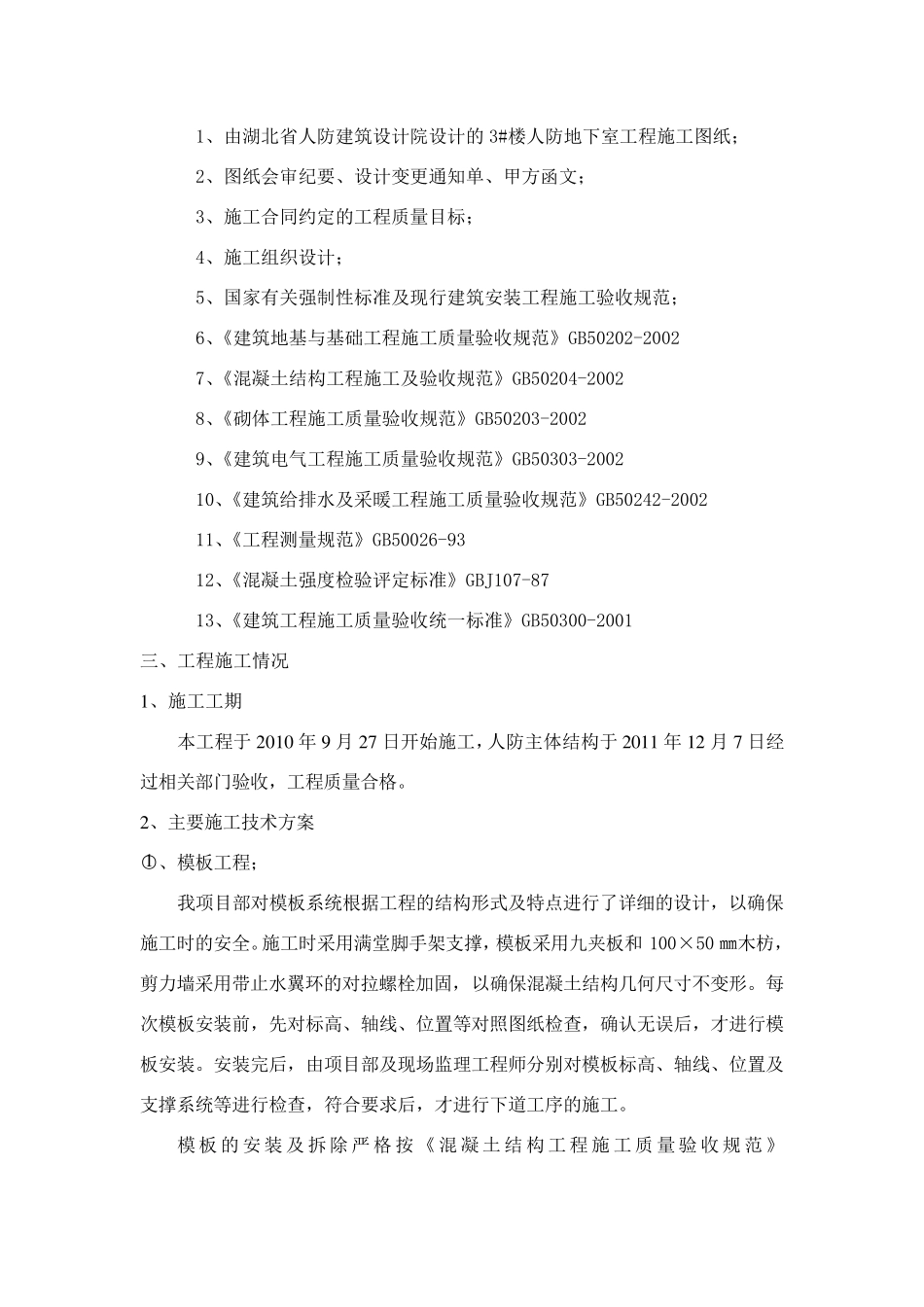

* * * * * * * * * * 3# 楼 人防地下室工程竣工验收质量 自 评 报 告 * * * * * * * * 建设安装工程有限公司 二〇一二年三月二十九日 一、工程概况 *******3#楼人防地下室工程位于武昌**********号、*********3#楼地下一层。建设单位为***********开发有限责任公司，设计 单位为湖北省人防建筑设计院，地勘单位为中机第三勘察设计研究院。该项目由**********建设安装工程有限公司施工总承包，湖北*******建设管理咨询有限公司监理。 本人防工程位于三号楼负一层，为框架剪力墙结构型式（地上为17 层框架结构）。±0.000 相当于绝对标高 22.400M，建筑结构的安全等级为二级，建筑抗震设防类别为丙类，抗震设防烈度 6 度，剪力墙抗震等级四级。基础为钢筋砼灌注桩，桩筏底板厚 300mm；顶板厚 300mm;剪力墙厚 250～300mm。钢筋采用热轧钢筋：HPB235、fy=210N/mm2，HRB335、fy=300N/mm2, HRB400、fy=360N/mm2。 混凝土强度等级：基础垫层C15；底板、 柱、剪力墙、顶板、梁为C30。钢筋保护层：地下室外墙外侧为40mm ，地下室底板为50mm 。 本工程地下室防水等级为二级，以结构自防水为主，外包防水为辅。防水结构构件抗渗等级 S6、大于0.6MPa 。现浇砼内掺 UEA-10 微膨胀剂制成补偿收缩砼，施工缝设 FPZ 遇水膨胀止水带。外包防水采用 1：2.5 防水砂浆防水层，内掺 JJ9硅质密室剂及 SBC120 聚乙烯丙纶复合防水卷材，人防门选用防护密闭门、密闭门及防爆波活门，甲级防火门；内墙乳胶漆饰面；地面为细石砼抹平压光；白色乳胶漆顶棚。 本工程人防区建筑面积2108m2，掩蔽面积1333m2，掩蔽人数1333 人，一层地下室除设备用房 外，均 按 核 六 级、常 六 级甲类防空 地下室设计 ，考 虑 平战 结合，平时 为停 车 库 ，战 时 为二等人员 掩蔽。地下室的抗震设防烈度六 度。该 工程分 四个 防护单 元 ，共 设三个 出 入 口 。人员 掩蔽出 入 口 总 宽 度 8.7m（第 一防护单 元 3.5m，第 二三防护单 元 分 别 2.6m）。 二、施工及竣 工验 收依 据 1、由湖北省人防建筑设计院设计的 3#楼人防地下室工程施工图纸； 2、图纸会审纪要、设计变更通知单、甲方函文； 3、施工合同约定的工程质量目标； 4、施工组织设计； 5、国家有关强制性标准及现行建筑安装工程施工验收规范； 6、《建筑地基与基础工程施工质量验收规范》GB50202-2002 7、《混凝...
