液压泵的结构及工作原理081028VIP专享

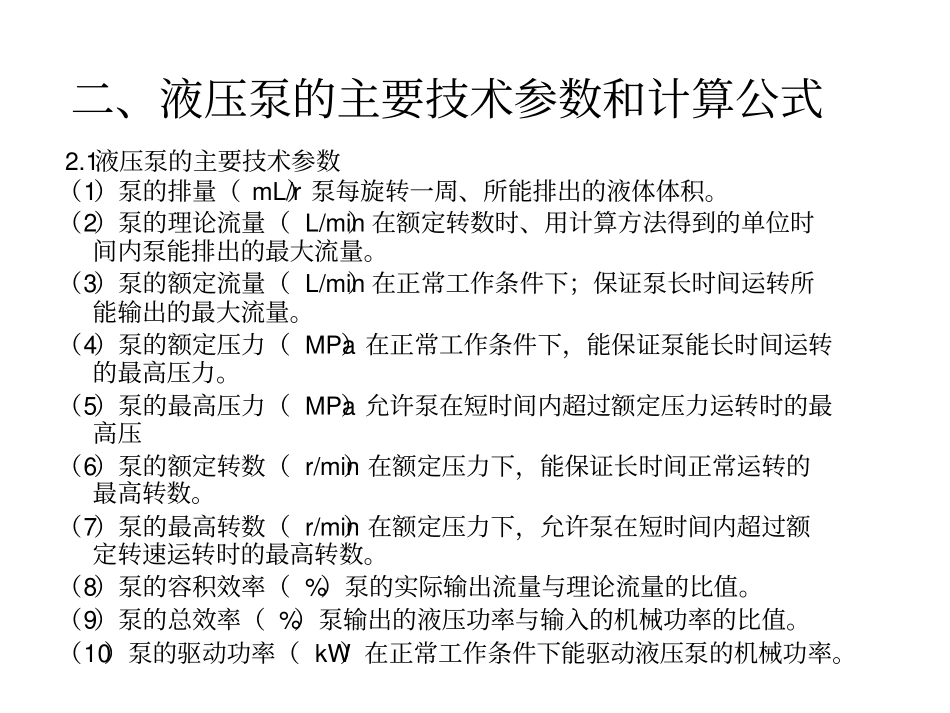

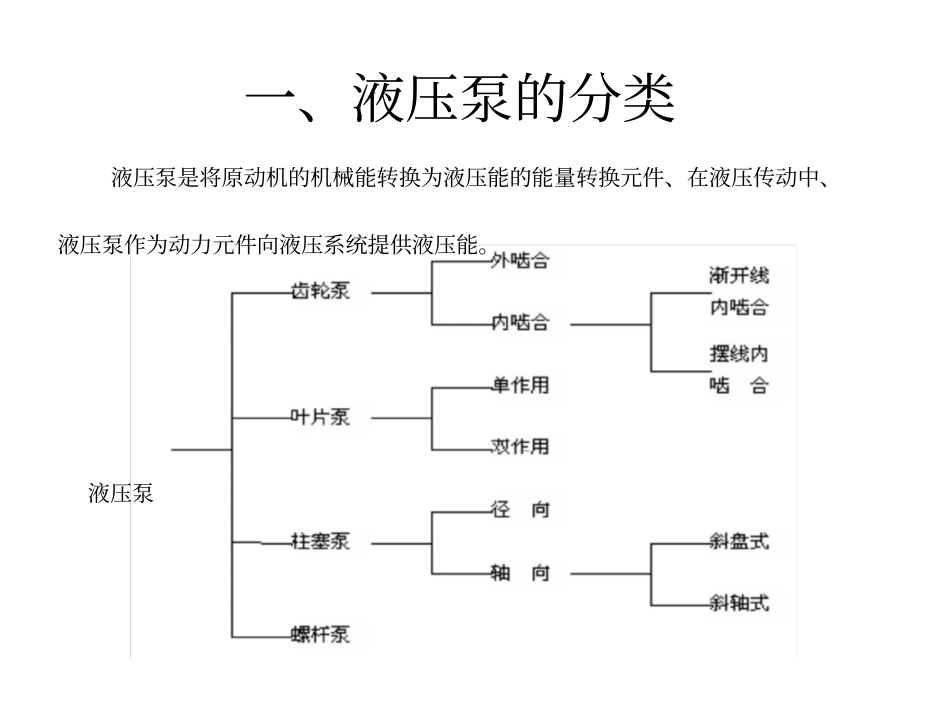

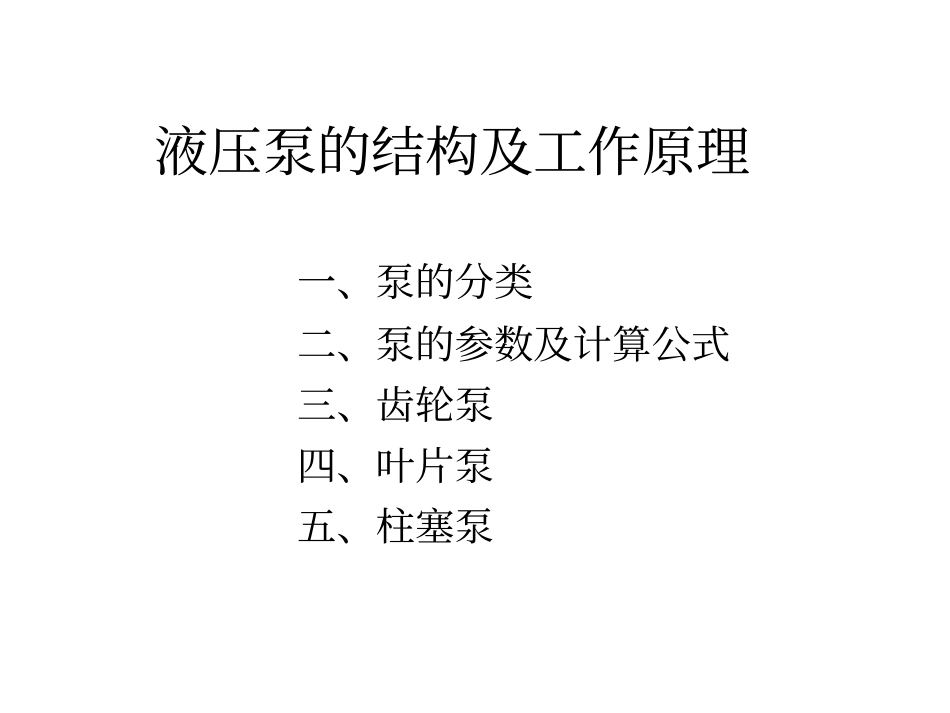

液压泵的结构及工作原理一、泵的分类二、泵的参数及计算公式三、齿轮泵四、叶片泵五、柱塞泵一、液压泵的分类液压泵是将原动机的机械能转换为液压能的能量转换元件、在液压传动中、液压泵作为动力元件向液压系统提供液压能。液压泵二、液压泵的主要技术参数和计算公式2.1 液压泵的主要技术参数（1）泵的排量（ mL/r）泵每旋转一周、所能排出的液体体积。（2）泵的理论流量（ L/min）在额定转数时、用计算方法得到的单位时间内泵能排出的最大流量。（3）泵的额定流量（ L/min）在正常工作条件下；保证泵长时间运转所能输出的最大流量。（4）泵的额定压力（ MPa）在正常工作条件下，能保证泵能长时间运转的最高压力。（5）泵的最高压力（ MPa）允许泵在短时间内超过额定压力运转时的最高压（6）泵的额定转数（ r/min）在额定压力下，能保证长时间正常运转的最高转数。（7）泵的最高转数（ r/min）在额定压力下，允许泵在短时间内超过额定转速运转时的最高转数。（8）泵的容积效率（ %）泵的实际输出流量与理论流量的比值。（9）泵的总效率（ %）泵输出的液压功率与输入的机械功率的比值。（10）泵的驱动功率（ kW）在正常工作条件下能驱动液压泵的机械功率。二、液压泵的主要技术参数和计算公式2.2液压泵的计算公式参数名称单位计算公式符号说明流量L/min q 0=V·n q=V·n·η 0V—排量（ mL/r）n—转速（ r/min）q0—理论流量（ L/min） q—实际流量（ L/min）输入功率kW Pi=2π Tn/600Pi—输入功率（ kW）T—转矩（ N·m）输出功率kW P0=pq/60 P0—输出功率（ kW）p—输出压力（ MPa）容积效率% η 0= q/q0 *100 η0——容积效率（ %）机械效率% ηm=1000pq0/2 π Tn*100η m——机械效率（ %）总效率% ηm=p0/pi *100η —总效率（ %）三、齿轮泵3.1齿轮泵的概述? 齿轮泵是一种常用的液压泵，它的主要特点是结构简单，制造方便，价格低廉，体积小，重量轻，自吸性好，对油液污染不敏感，工作可靠；其主要缺点是流量和压力脉动大，噪声大，排量不可调。? 泵主要由主、从动齿轮，驱动轴，泵体及侧板等主要零件构成。三、齿轮泵3.2外啮合齿轮泵的工作原理? 外啮合齿轮泵的工作原理和结构如图2.3所示。泵体内相互啮合的主、从动齿轮2和 3与两端盖及泵体一起构成密封工作容积，齿轮的啮合点将左、右两腔隔开，形成了吸、压油腔，当齿轮按图示方向旋转时，右侧吸油腔内的轮齿脱离啮合，密封工作腔容积不...
