阀门的基本知识

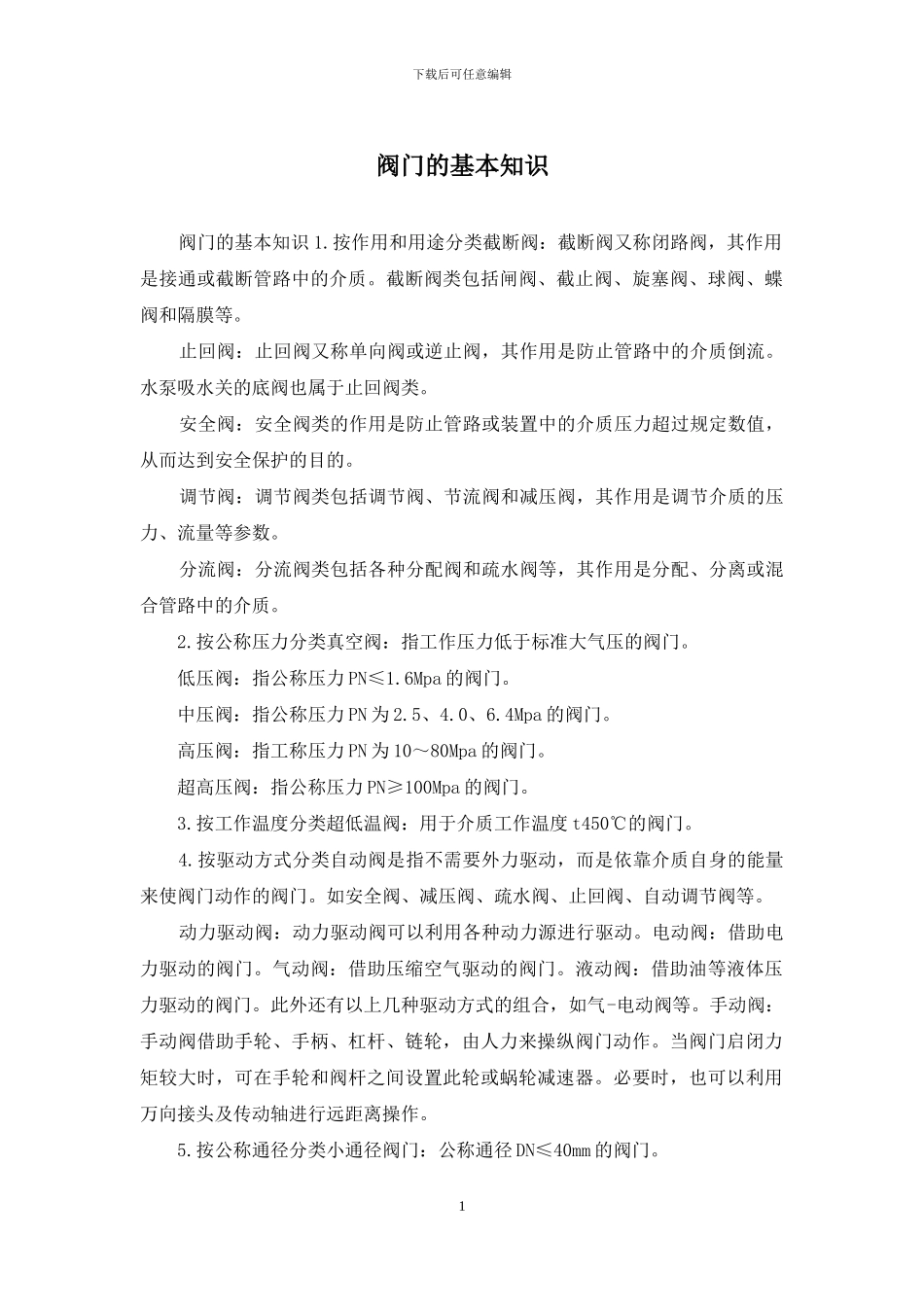

下载后可任意编辑阀门的基本知识 阀门的基本知识 1.按作用和用途分类截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。 止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。 安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。 调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。 分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。 2.按公称压力分类真空阀：指工作压力低于标准大气压的阀门。 低压阀：指公称压力 PN≤1.6Mpa 的阀门。 中压阀：指公称压力 PN 为 2.5、4.0、6.4Mpa 的阀门。 高压阀：指工称压力 PN 为 10～80Mpa 的阀门。 超高压阀：指公称压力 PN≥100Mpa 的阀门。 3.按工作温度分类超低温阀：用于介质工作温度 t450℃的阀门。 4.按驱动方式分类自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。 动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。电动阀：借助电力驱动的阀门。气动阀：借助压缩空气驱动的阀门。液动阀：借助油等液体压力驱动的阀门。此外还有以上几种驱动方式的组合，如气-电动阀等。手动阀：手动阀借助手轮、手柄、杠杆、链轮，由人力来操纵阀门动作。当阀门启闭力矩较大时，可在手轮和阀杆之间设置此轮或蜗轮减速器。必要时，也可以利用万向接头及传动轴进行远距离操作。 5.按公称通径分类小通径阀门：公称通径 DN≤40mm 的阀门。 1下载后可任意编辑 中通径阀门：公称通径 DN 为 50～300mm 的阀门大通径阀门：公称阀门 DN为 350～1200mm 的阀门。 特大通径阀门：公称通径 DN≥1400mm 的阀门。 6.按结构特征分类 1 截门阀：启闭件(阀瓣)由阀杆带动沿着阀座中心线作升降运动； 2 旋塞阀：启闭件(闸阀)由阀杆带动沿着垂直于阀座中心线作升降运动； 3 旋塞阀：启闭件(锥塞或球)围绕自身中心线旋转； 4 旋启阀：启闭件(阀瓣)围绕座外的轴旋转； 5 蝶阀：启闭件(圆盘)围绕阀座内的固定轴旋转； 6 滑阀：启闭件在垂直于通道的方向滑动。 7.按连接方法分类 1 螺纹连接阀门：阀体带有内螺纹或外螺纹，与管道螺纹连接。 2 法兰连接阀门：阀体带有法...
