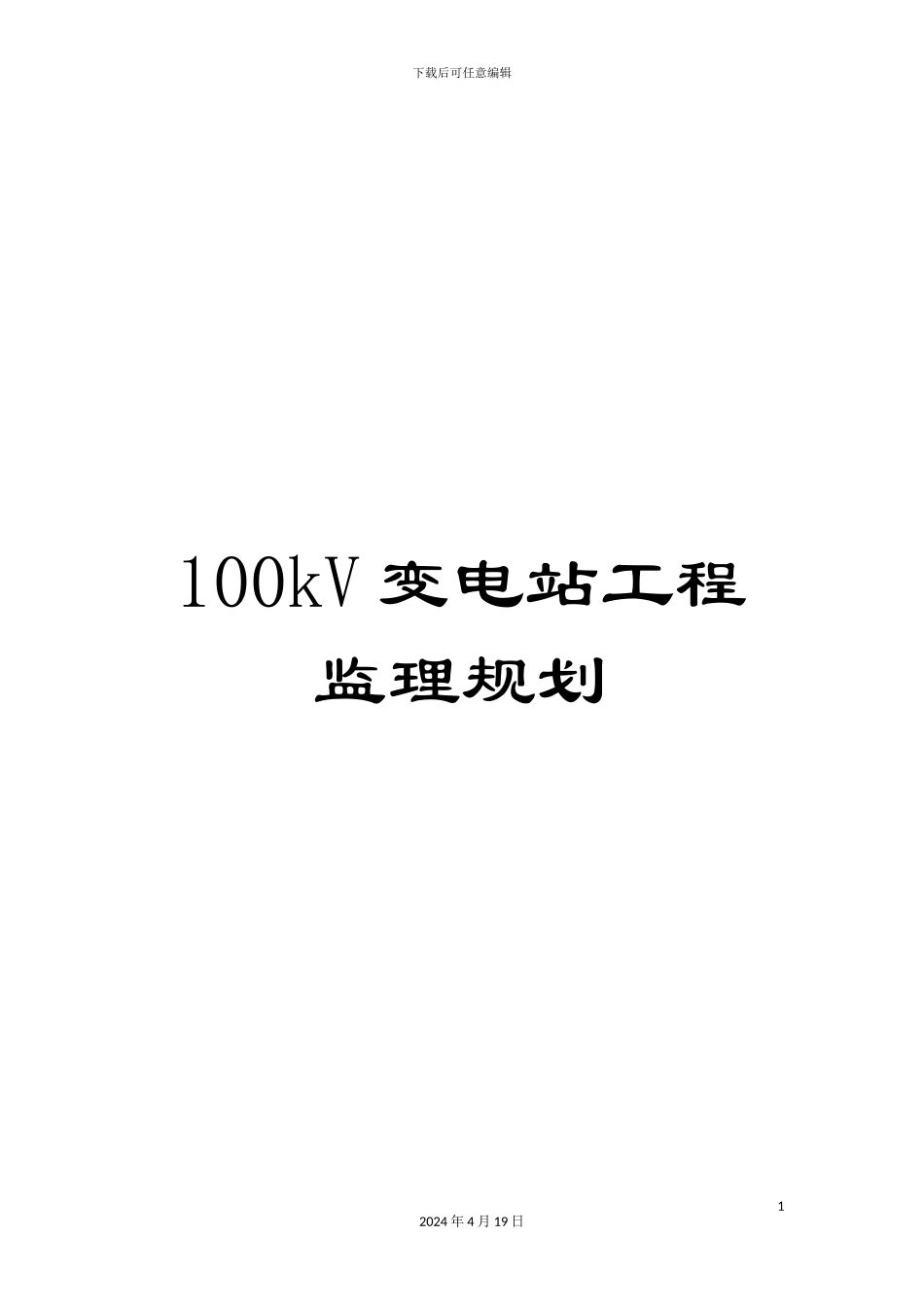

100kV变电站工程监理规划

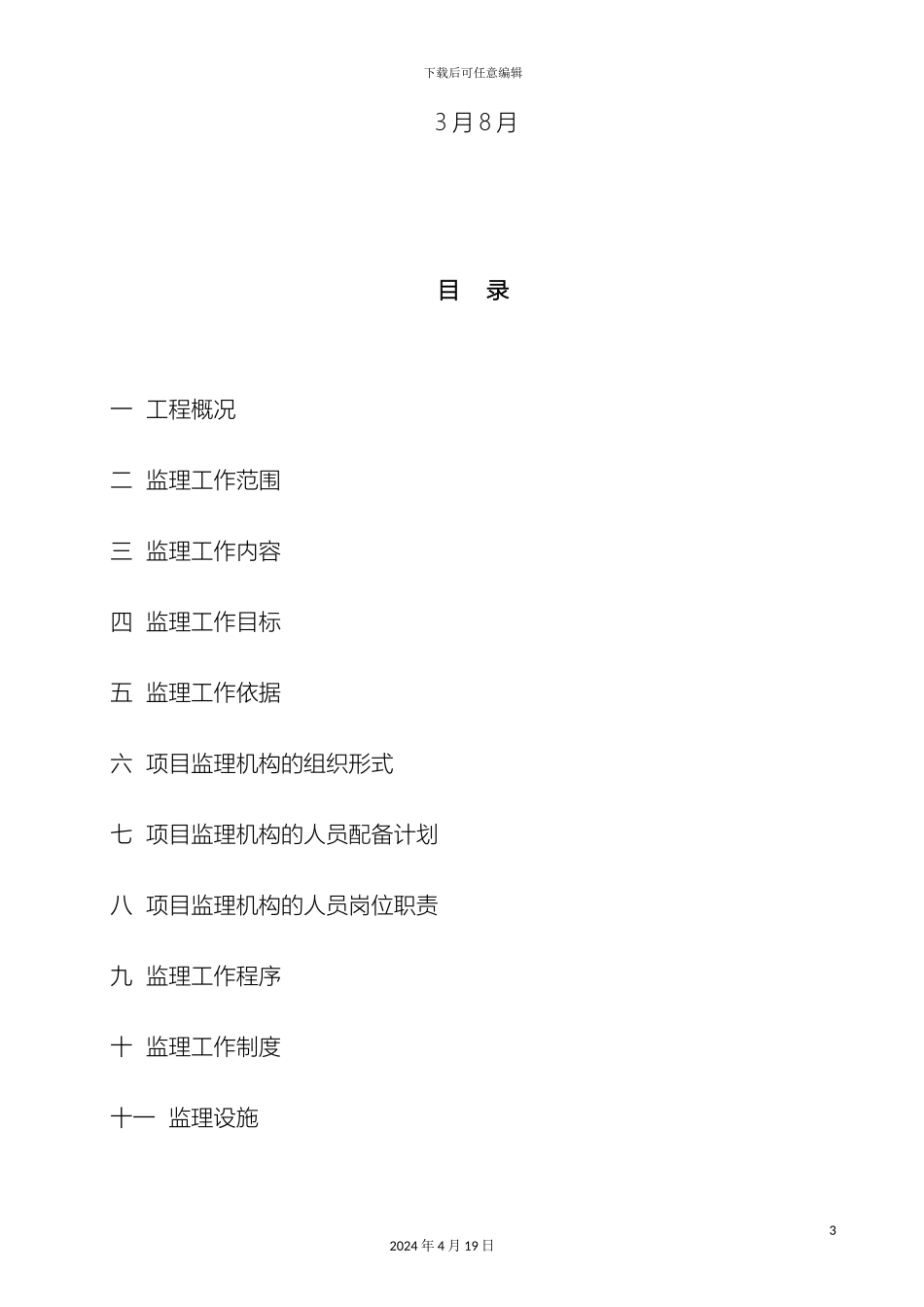

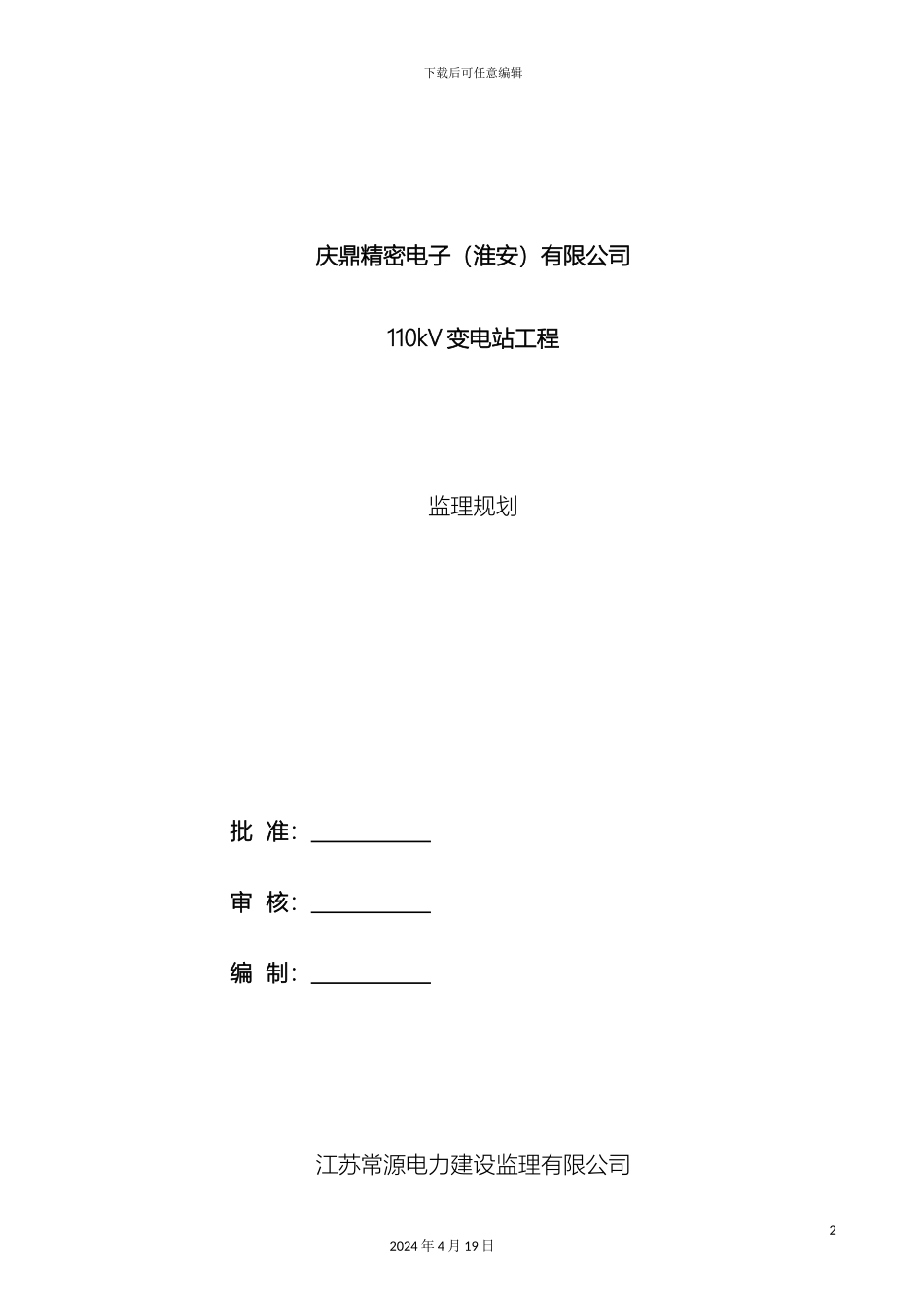

下载后可任意编辑100kV 变电站工程监理规划12024 年 4 月 19 日下载后可任意编辑庆鼎精密电子（淮安）有限公司110kV 变电站工程监理规划 批 准： 审 核： 编 制： 江苏常源电力建设监理有限公司22024 年 4 月 19 日下载后可任意编辑 3 月 8 月目 录一 工程概况二 监理工作范围三 监理工作内容四 监理工作目标五 监理工作依据六 项目监理机构的组织形式七 项目监理机构的人员配备计划八 项目监理机构的人员岗位职责九 监理工作程序十 监理工作制度十一 监理设施32024 年 4 月 19 日下载后可任意编辑附件：监理流程42024 年 4 月 19 日下载后可任意编辑一、工程概况1.工程地点：淮安庆鼎精密电子有限公司厂区2.工程规模：本期规模：主变容量 2×40MVA（一用一备），电压等级 110/10kV；110kV 进 线 1 回 ； 10kV 出 线 9 回 ； 4800kVar 并 联 电 力 电 容 器 1 组 ，2400kVar 并联电缆电容器 1 组；160kVar 所用变 1 台；380V 柴油机电源 1回。3.工程特点：本工程以淮安供电公司文件《江苏省电力公司关于庆鼎精密电子（淮安）有限公司 110kV 变电站工程初步设计的批复》为主要设计依据。110kV 本期单母线接线，远景母线分段接线。10kV 本期单母线分段接线，远景单母线五分段接线，10kV 配电装置本期出线 9 回，远景出线 30 会。配电装置采纳金属铠装移开式开光柜，设备基础本期一次建成。本站 110kV 采纳户内 GIS 组合电器；主变用户内一体式；10kV 采纳户内中置式开关柜单列布置；10kV 电力电容器采纳户内成套柜式双列布置。02024 年 4 月 19 日下载后可任意编辑本变电站所用变压器容量为 160kVA，另一个所用电影由 380V 柴油发电机提供。两路所用电源互为备用，正常时由所用变供电，故障时投入另一路所用电源。4.工程组织：建设单位：庆鼎精密电子（淮安）有限公司监理单位：江苏常源电力建设监理有限公司设计单位：南京国联电缆工程设计有限公司施工单位：江苏江南电力有限公司。二、监理工作范围工程设计文件和业主与承包人签订的合同文件规定的全部施工内容，包括业主因工程需要同意增加的工程变更的内容。即本工程在专业范围内施工阶段的质量、进度、投资、安全的全过程控制，包括工程建设合同的管理和协调施工过程中各有关单位的关系。1、监理负责、组织 1.1 业主授权范围内(即本服务范围内)代表业主执行施工等工程相关合同，12024...
