GCK低压开关柜说明指导书

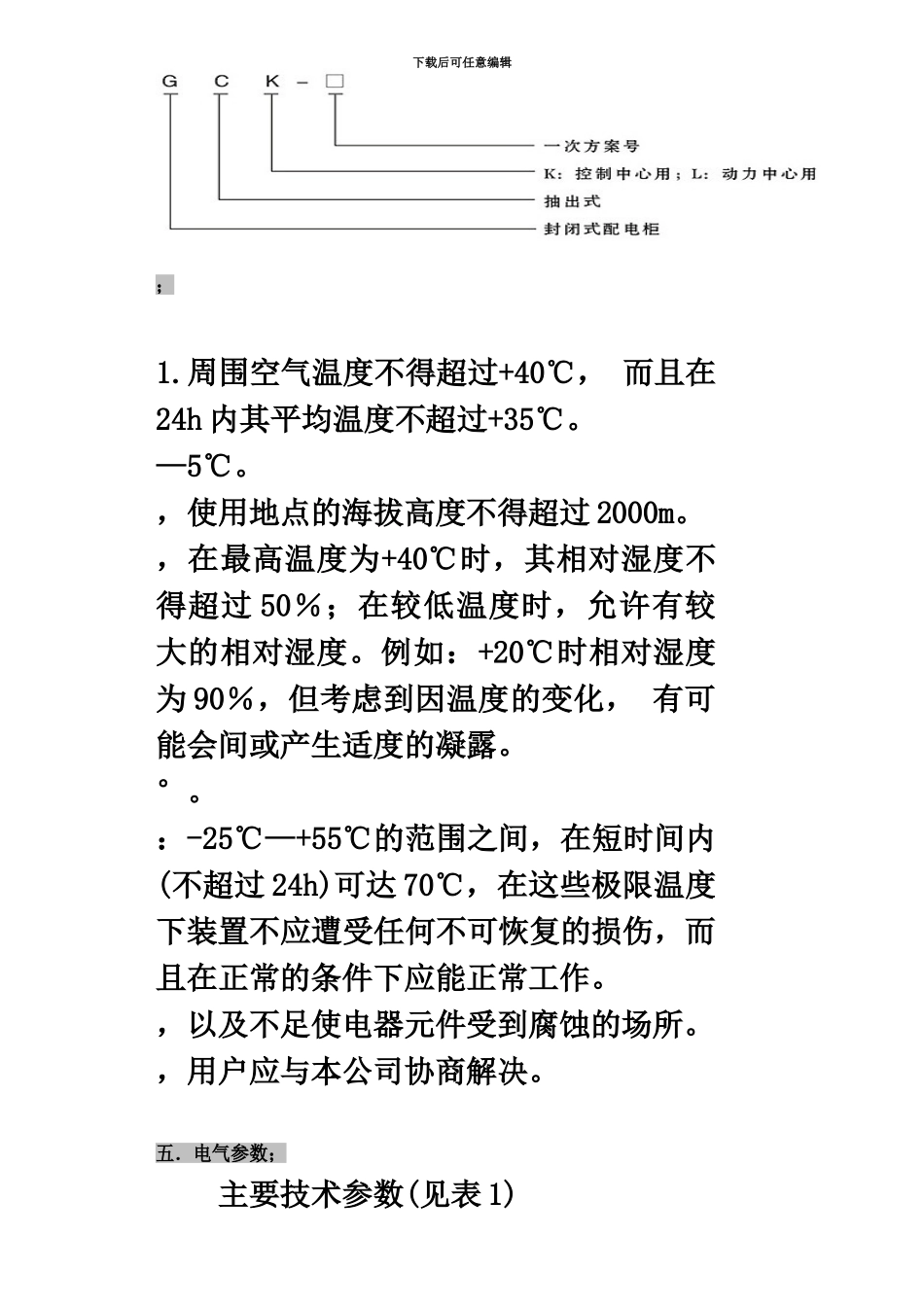

下载后可任意编辑GCK 低压开关柜说明指导书 GCK 系列低压抽出式配电柜 一．概述： GCK 系列低压抽出式配电柜是天津电气传动讨论所在 90 年代初期研制开发的的产品， 由干其产品的性价比高于国内同类产品，目前在国内己被广泛应用。 为了提高产品的性能，以满足我国电力系统快速进展的需要，本公司根据市场需要，研制开发了 GCK 低压抽出式配电柜，该产品在保持了电气性能高于同类产品的基础上，增大了容量和机械强度， 并具有结构先进，外型美观，防护等级高，安全可靠，维护方便等特点；可作为低压成套开关设备的更新换代产品。； GCK 系列低压抽出式配电柜(以下简称装置)是组装式的高级型配电装置，适用于沟通 50Hz，额定工作电压 380v 及以下的三相四线或三相五线系统作为动力中心(PC)控制中心(MCC)的电力系统配电设备的电能转换、分配及电动机集中控制之用，还可与程序控制器和微处理器组成供配电自动控制系统。 本装置是发电厂、变电所、冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置，被国家列为两网改造推举产品。本装置符合下列标准IEC60439 -1《低压成套开关设备和控制设备第 1 部分：型式试验和部分型式试验成套设备》GB7251．1《低压成套开关设备和控制设备第 1 部分：型式试验和部分型式试验成套设备》ZBK3600《低压抽出式成套开关设备》： 下载后可任意编辑；1.周围空气温度不得超过+40℃， 而且在24h 内其平均温度不超过+35℃。—5℃。，使用地点的海拔高度不得超过 2000m。，在最高温度为+40℃时，其相对湿度不得超过 50％；在较低温度时，允许有较大的相对湿度。例如：+20℃时相对湿度为 90％，但考虑到因温度的变化， 有可能会间或产生适度的凝露。°。：-25℃—+55℃的范围之间，在短时间内(不超过 24h)可达 70℃，在这些极限温度下装置不应遭受任何不可恢复的损伤，而且在正常的条件下应能正常工作。，以及不足使电器元件受到腐蚀的场所。，用户应与本公司协商解决。 五．电气参数； 主要技术参数(见表 1)下载后可任意编辑六．结构特征: 本装置属间隔式开关装置，采纳模块结构设计，柜架的全部结构件经过镀锌，喷塑处理，通过螺钉紧固相互连接成基本柜架，按需要加上门、挡板、隔板、抽屉安装支架以及母线和电器组件等部件，组装成一台完整的控制中心柜。从结构上可将其分为柜体、母线系统和功能单元三部分。本装置为三相四线及三相五线配电系统两种供用电型式设...
