初中物理电学压轴题偏转相同角度

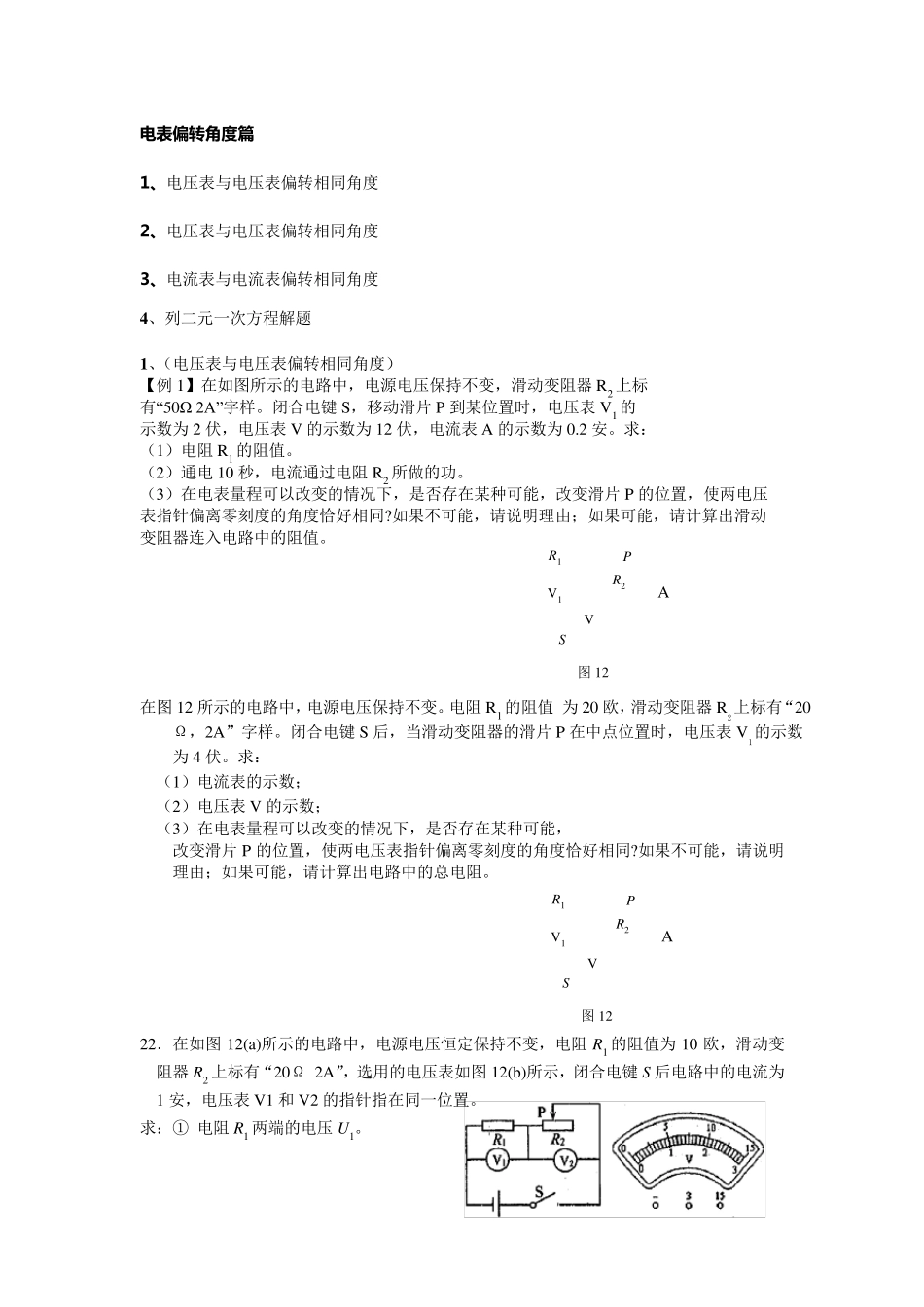

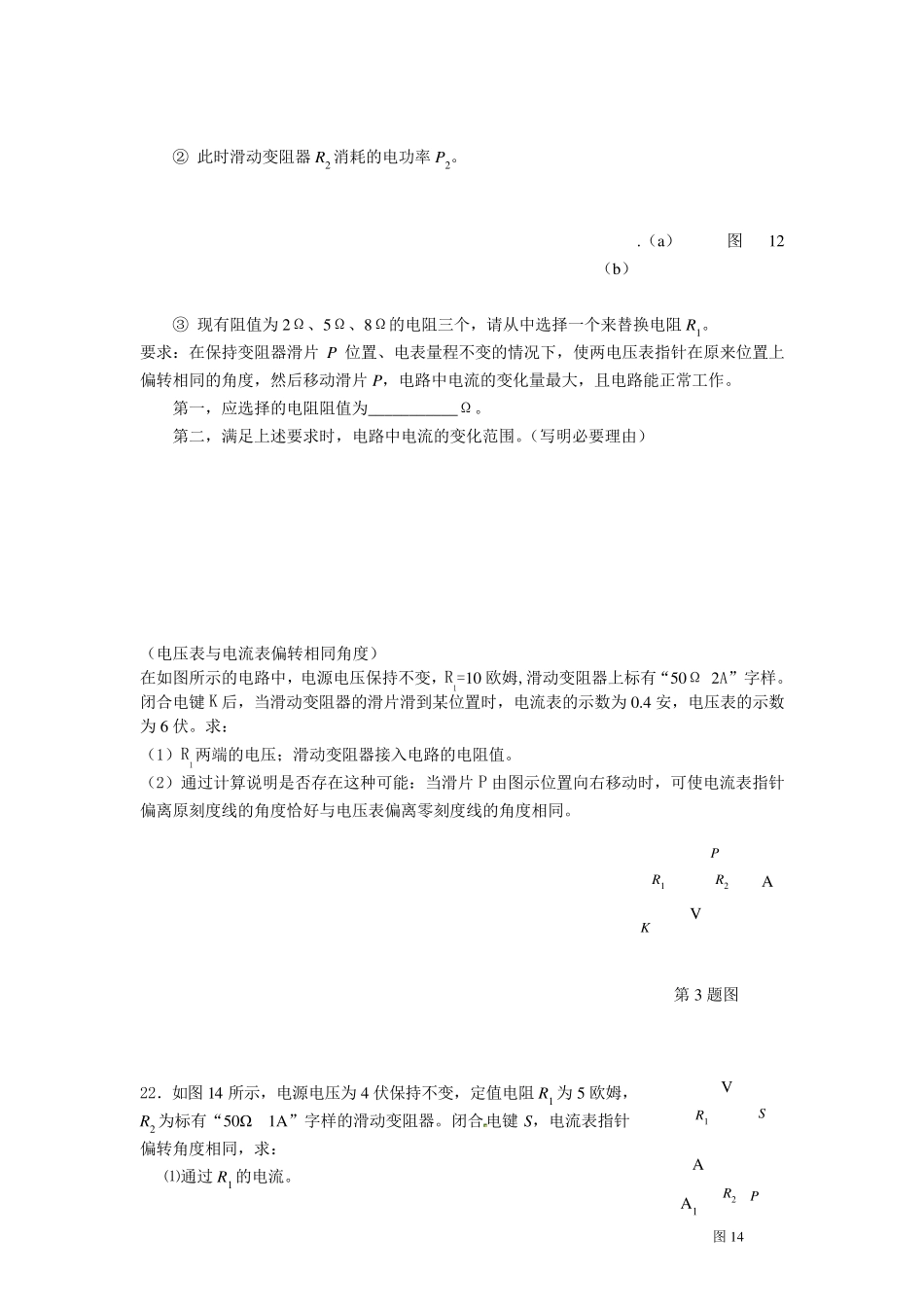

电 表 偏 转 角 度 篇 1、 电压表与电压表偏转相同角度 2、 电压表与电压表偏转相同角度 3、 电流表与电流表偏转相同角度 4 、列二元一次方程解题 1 、（电压表与电压表偏转相同角度） 【例1】在如图所示的电路中，电源电压保持不变，滑动变阻器R2 上标 有“50Ω 2A”字样。闭合电键S，移动滑片P 到某位置时，电压表V1 的 示数为2 伏，电压表V 的示数为12 伏，电流表A 的示数为0.2 安。求： （1）电阻R1 的阻值。 （2）通电10 秒，电流通过电阻R2 所做的功。 （3）在电表量程可以改变的情况下，是否存在某种可能，改变滑片P 的位置，使两电压 表指针偏离零刻度的角度恰好相同?如果不可能，请说明理由；如果可能，请计算出滑动 变阻器连入电路中的阻值。 在图12 所示的电路中，电源电压保持不变。电阻R1 的阻值 为20 欧，滑动变阻器R2上标有“20Ω，2A”字样。闭合电键S 后，当滑动变阻器的滑片P 在中点位置时，电压表V1的示数为4 伏。求： （1）电流表的示数； （2）电压表V 的示数； （3）在电表量程可以改变的情况下，是否存在某种可能， 改变滑片P 的位置，使两电压表指针偏离零刻度的角度恰好相同?如果不可能，请说明理由；如果可能，请计算出电路中的总电阻。 22．在如图12(a)所示的电路中，电源电压恒定保持不变，电阻R1 的阻值为10 欧，滑动变阻器R2 上标有“20Ω 2A”，选用的电压表如图12(b)所示，闭合电键S 后电路中的电流为1 安，电压表V1 和 V2 的指针指在同一位置。 求：① 电阻R1 两端的电压U 1。 图12 R2 P A R1 S V V1 图12 R2 P A R1 S V V1 ② 此时滑动变阻器R2 消耗的电功率P2。 .（a） 图12 （b） ③ 现有阻值为2Ω、5Ω、8Ω的电阻三个，请从中选择一个来替换电阻R1。 要求：在保持变阻器滑片 P 位置、电表量程不变的情况下，使两电压表指针在原来位置上偏转相同的角度，然后移动滑片 P，电路中电流的变化量最大，且电路能正常工作。 第一，应选择的电阻阻值为___________Ω。 第二，满足上述要求时，电路中电流的变化范围。（写明必要理由） （电压表与电流表偏转相同角度） 在如图所示的电路中，电源电压保持不变，R1=10 欧姆,滑动变阻器上标有“50Ω 2A”字样。闭合电键 K 后，当滑动变阻器的滑片滑到某位置时，电流表的示数为0.4 安，电压表的示数为6 伏。求： （1）R1两端的电压；滑动变阻器接入电路的电阻值...
