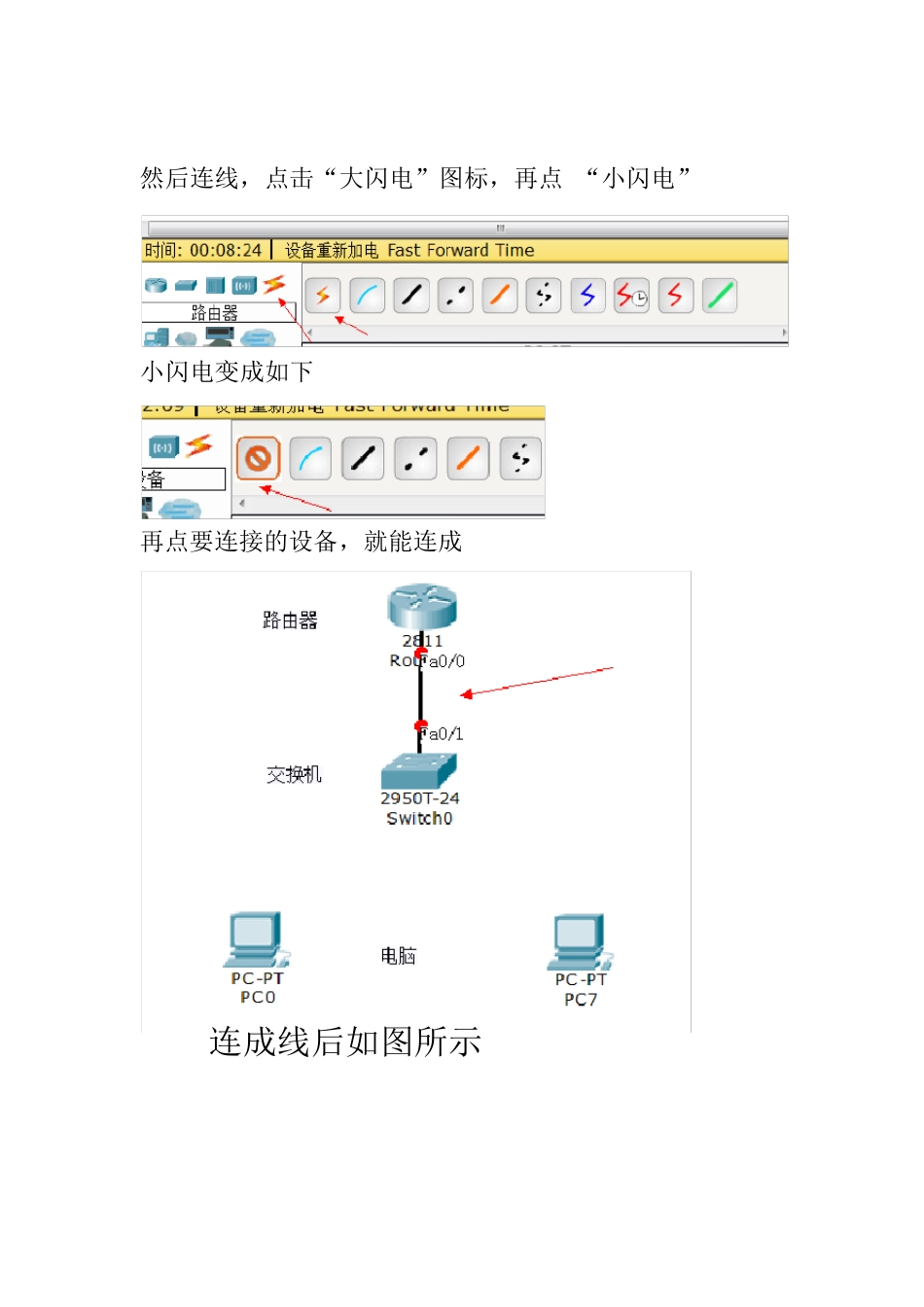

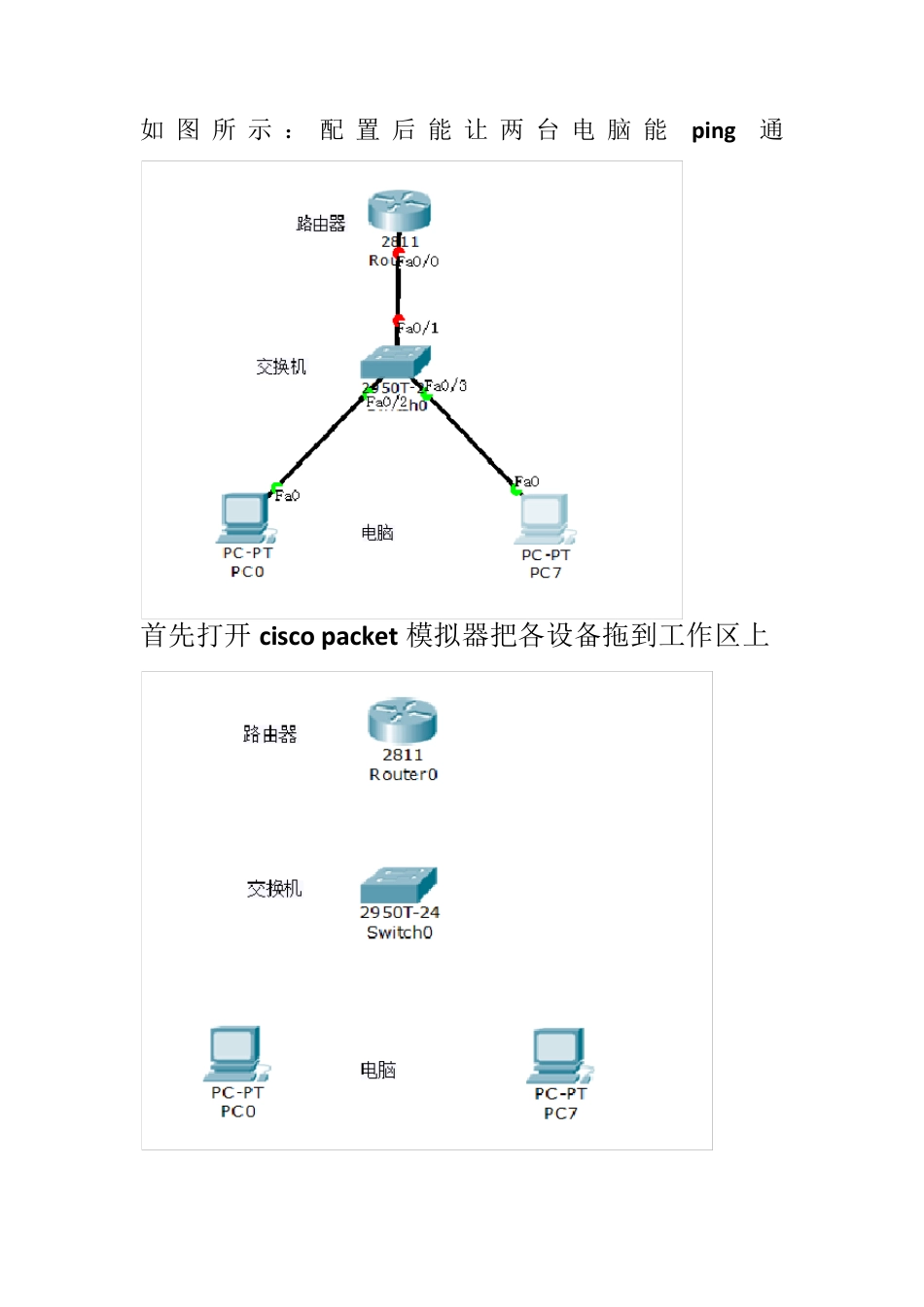

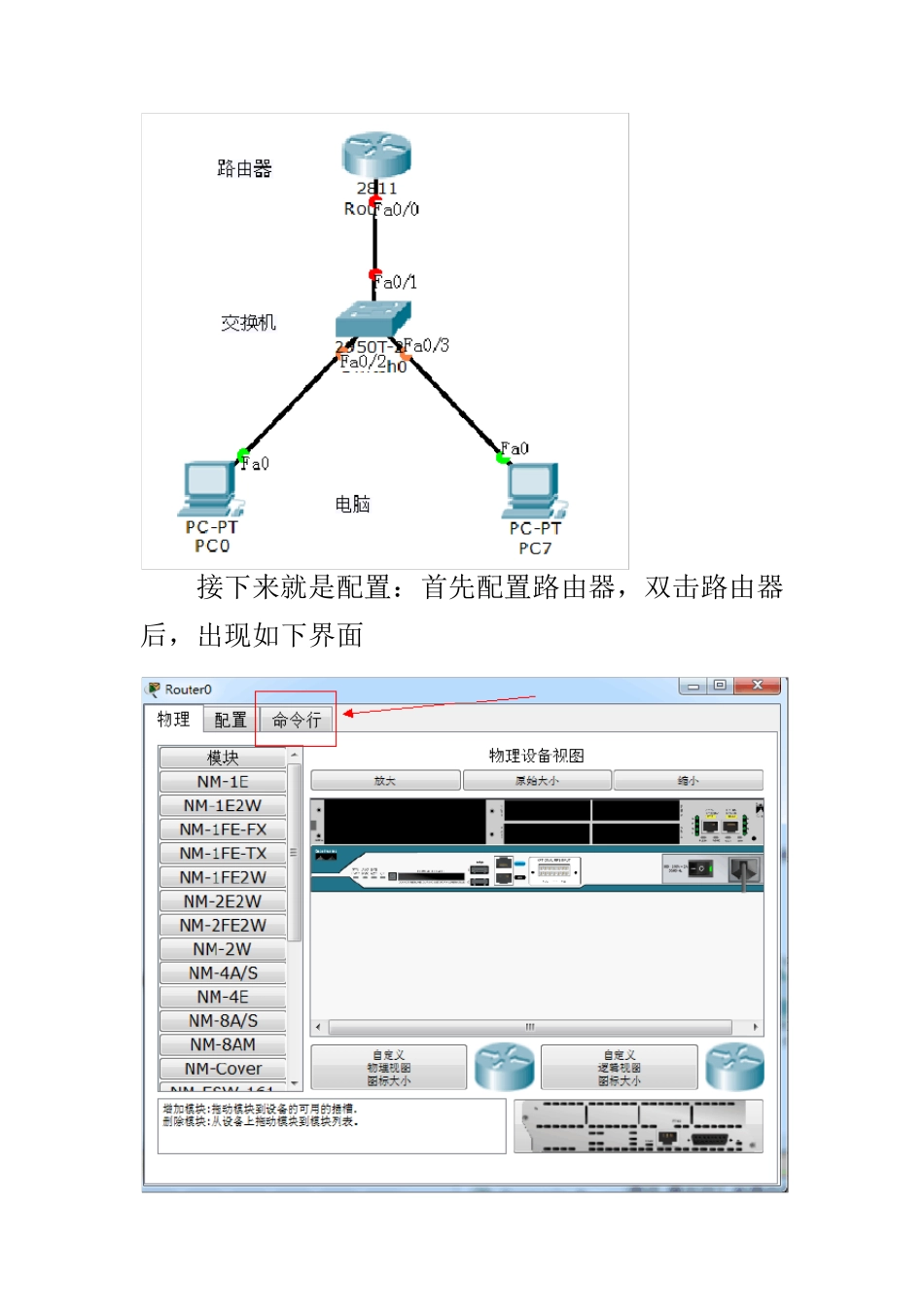

如图所示：配置后能让两台电脑能ping 通 首先打开cisco packet 模拟器把各设备拖到工作区上 然后连线，点击“大闪电”图标，再点 “小闪电” 小闪电变成如下 再点要连接的设备，就能连成 连成线后如图所示 接下来就是配置：首先配置路由器，双击路由器后，出现如下界面 这时点击 “命令行”出现如下界面 然后在这后面输入 no 并按回车 出现下面语句，再按回车键 就出现Rou ter>，然后输入 en 按回车键，出现Rou ter#输入 conf t 按回车键之后，出现 Rou ter(config)#输入 int f0/0 就是进入端口的意思 按回车键后，出现 Rou ter(config-if)# 输入IP 地址和子网掩码 格式是：ip 空格add 空格192.168.1.1 空格255.255.255.0 按回车键后依然出现Rou ter(config-if)#输入no sh 按回车键后,出现如下，表示已配好地址，启动端口 此时的端口由红色变绿色 接下来简单介绍如何配交换机（这个网络图不需要配置交换机就能ping 通） 方法和配路由器一样，同样双击要配置的交换机出现如下 点击命令行按回车键出现 步骤和配路由器基本相同，不同的显示的是sw itch> Sw itch# sw itch(config)#，当来到sw itch(config)# 要注意输入int vlan 1 ，后面的步骤和路由器一样 接下来配置电脑的地址，点击电脑 点击桌面，再点106 配置ip 地址 在另一台上配置ip 地址 Pin g 一下 输入对方电脑的IP,格式是：ping 空格ip 地址 然后按回车键 初学者须知，此网络图是不用配置交换机的地址 配置就这几步，输入的命令都是简写的 思科设备配置有4 种模式,记住输入的命令是在哪个模式下，以后学到更深入的知识都是这样。 用户模式Rou ter> 特权模式Rou ter# 全局模式Rou ter(config)# 接口模式Rou ter(config-if)# 例如：保存的命令是在特权模式下输入
