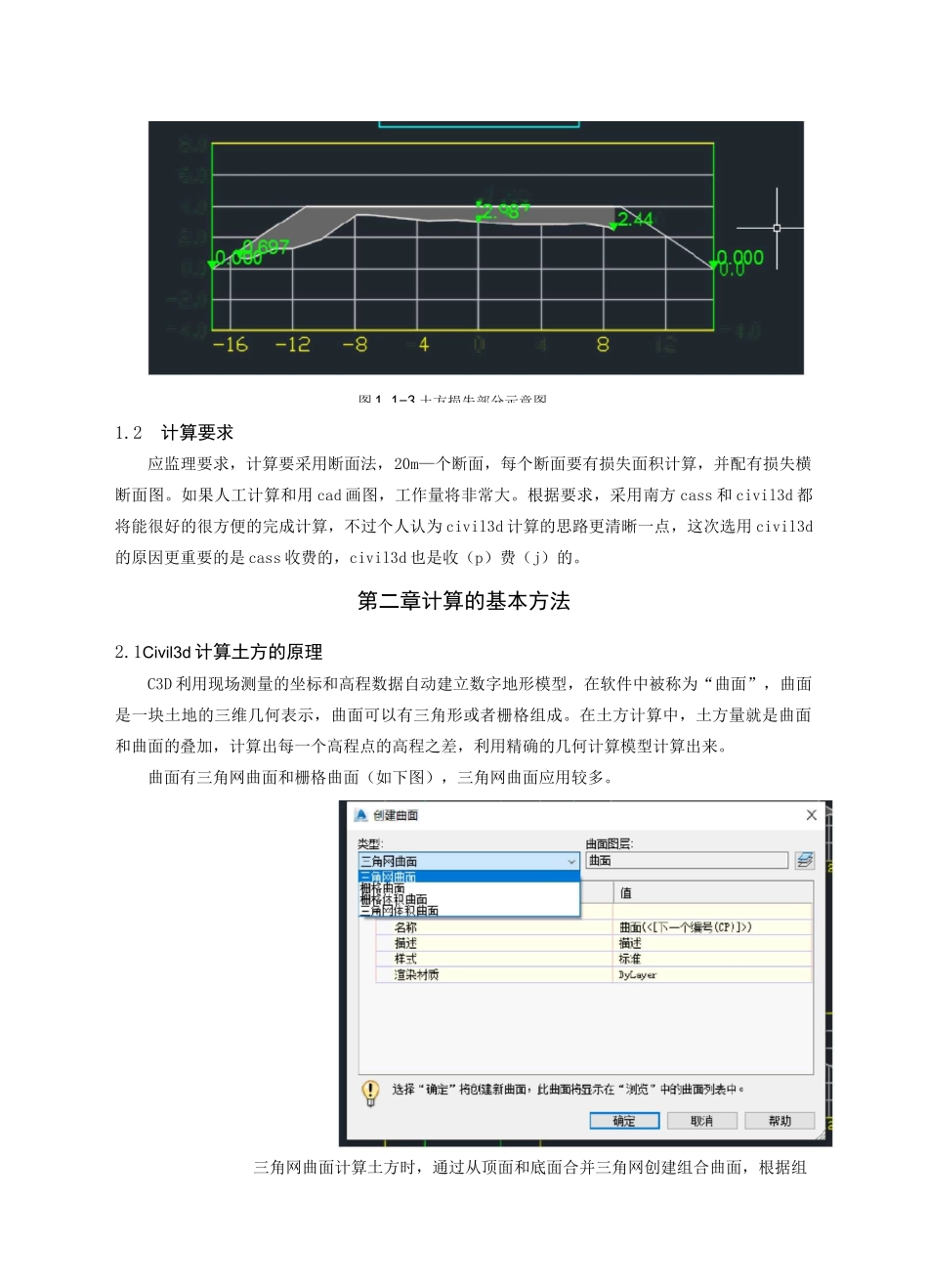

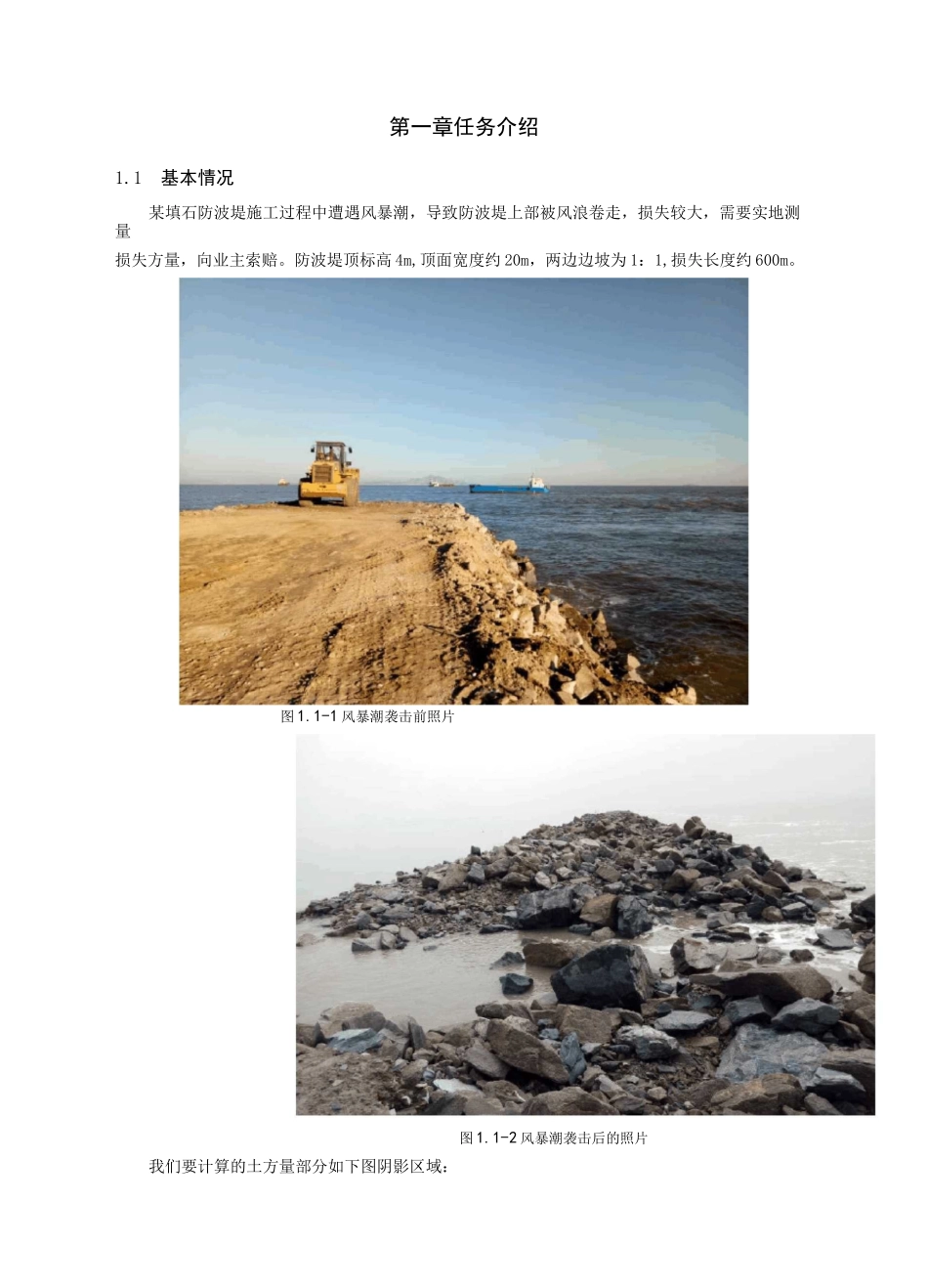

第一章任务介绍1.1基本情况某填石防波堤施工过程中遭遇风暴潮，导致防波堤上部被风浪卷走，损失较大，需要实地测量损失方量，向业主索赔。防波堤顶标高 4m,顶面宽度约 20m，两边边坡为 1：1,损失长度约 600m。图 1.1-1 风暴潮袭击前照片图 1.1-2 风暴潮袭击后的照片我们要计算的土方量部分如下图阴影区域：8.6.4,62,0,-2,0—D41-4,0-4,04000-Z.3Of图 1.1-3 土方损失部分示意图1.2计算要求应监理要求，计算要采用断面法，20m—个断面，每个断面要有损失面积计算，并配有损失横断面图。如果人工计算和用 cad 画图，工作量将非常大。根据要求，采用南方 cass 和 civil3d 都将能很好的很方便的完成计算，不过个人认为 civil3d 计算的思路更清晰一点，这次选用 civil3d的原因更重要的是 cass 收费的，civil3d 也是收（p）费（j）的。第二章计算的基本方法2.1Civil3d 计算土方的原理C3D 利用现场测量的坐标和高程数据自动建立数字地形模型，在软件中被称为“曲面”，曲面是一块土地的三维几何表示，曲面可以有三角形或者栅格组成。在土方计算中，土方量就是曲面和曲面的叠加，计算出每一个高程点的高程之差，利用精确的几何计算模型计算出来。曲面有三角网曲面和栅格曲面（如下图），三角网曲面应用较多。三角网曲面计算土方时，通过从顶面和底面合并三角网创建组合曲面，根据组合曲面确定的棱柱来计算体积，如下图所示：2.2计算的流程其中建立设计曲面可以采用放坡工具或者道路设计（C3D 最主要的功能就是道路设计）的方法来完成。第三章准备工作3.1样板C3D 最强大的地方在于它有丰富的标签功能，并且具有非常强大的标签自定义功能，但是强大也造成了复杂，所以出现了很多符合一定要求的模板文件，里面集成了满足个性化需求的各种定制标签和图形、表格样式。安装完 C3D 后建议安装一下中国本地化包，里面有符合中国习惯的模板，如何模板都不适合你，可以自定义（太复杂了，计算个土方没必要，自定义是设计院的事）。p®主还号走寻图 3.中国本地化包安装后4/2/210:54H9:512D2O/1D/1419:512014/9/1AutoCADH.®AutoCAD 晰DWL 丈井DWL2 文样AutoCAD 样板 OWL 立样 DWL2 哀母 DWL 丈SubscriptionMa.,,SurreyDalaba^eto2...JttttZS=-馬蛙:=虫肝面面iz疑|恋口样板文件的保存目录如下：C:\Users\工程部\AppData\Local\Autodesk\C3D2015\chs\TemplatePTWT?mpl-3teESheetseft斗站.AutoCADCivilJO([mperidl)N匚 S.dwt通 J...
