激光测距系统方案设计书

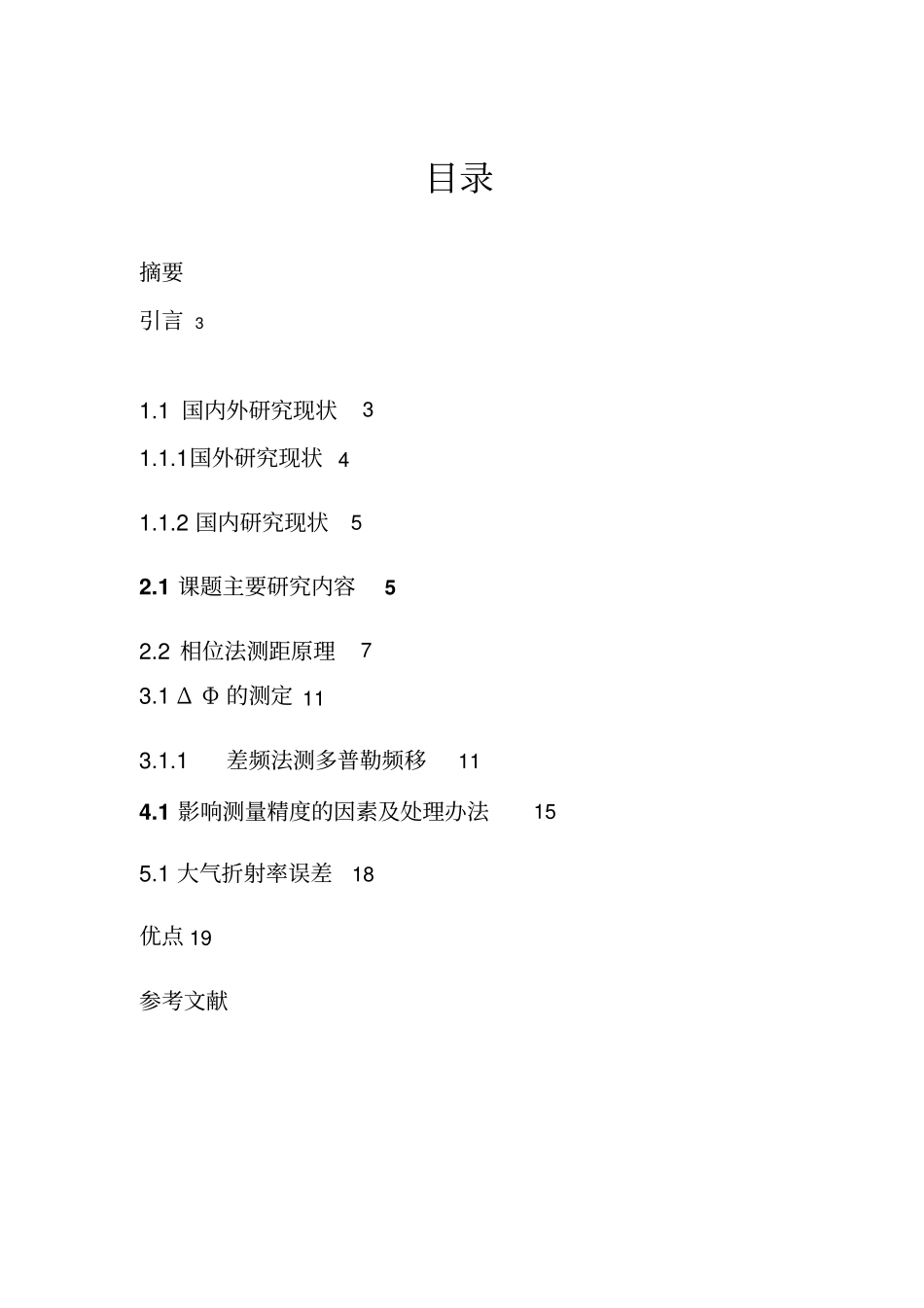

激光测距系统方案设计书_第1页
1/21

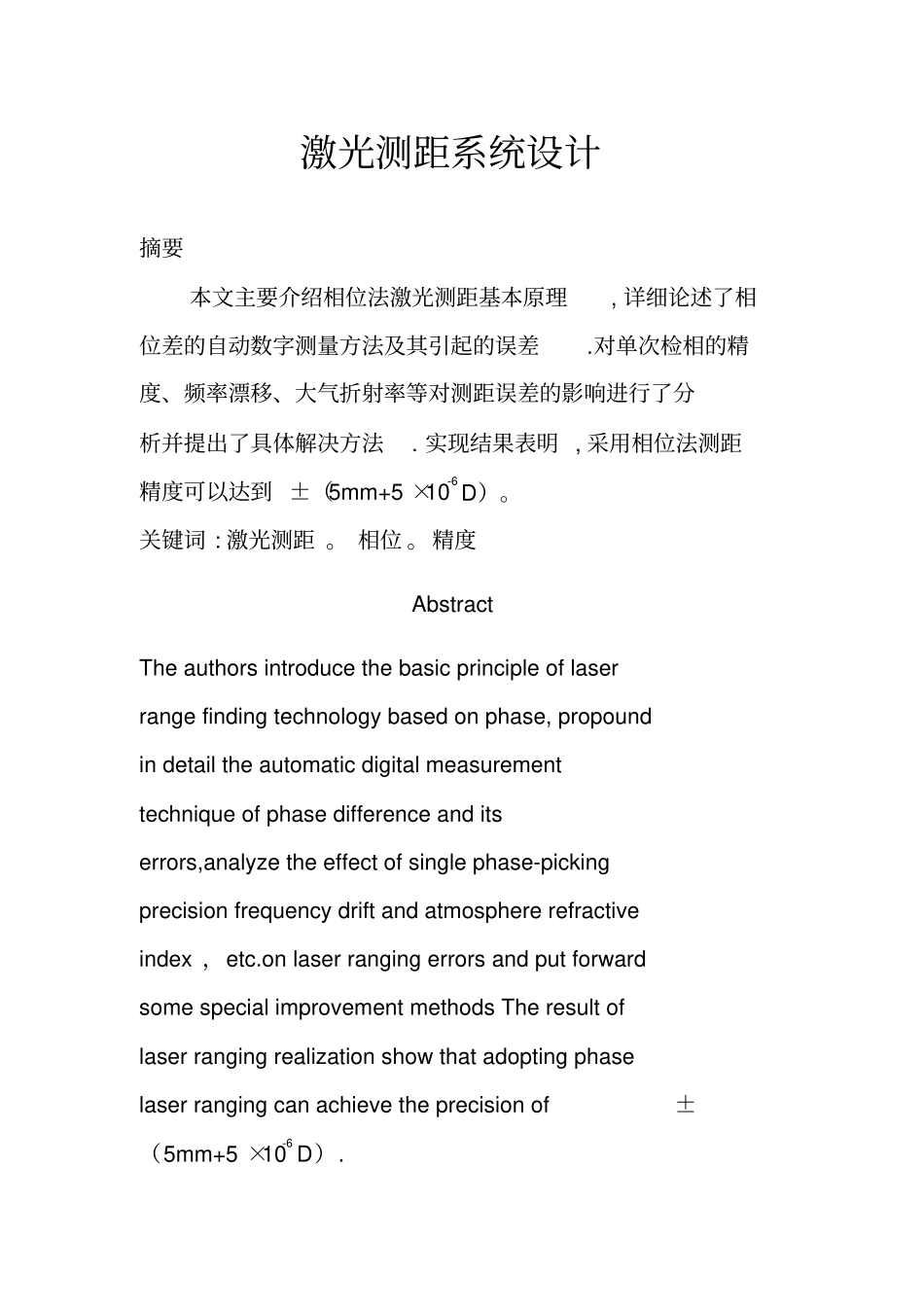

激光测距系统方案设计书_第2页
2/21

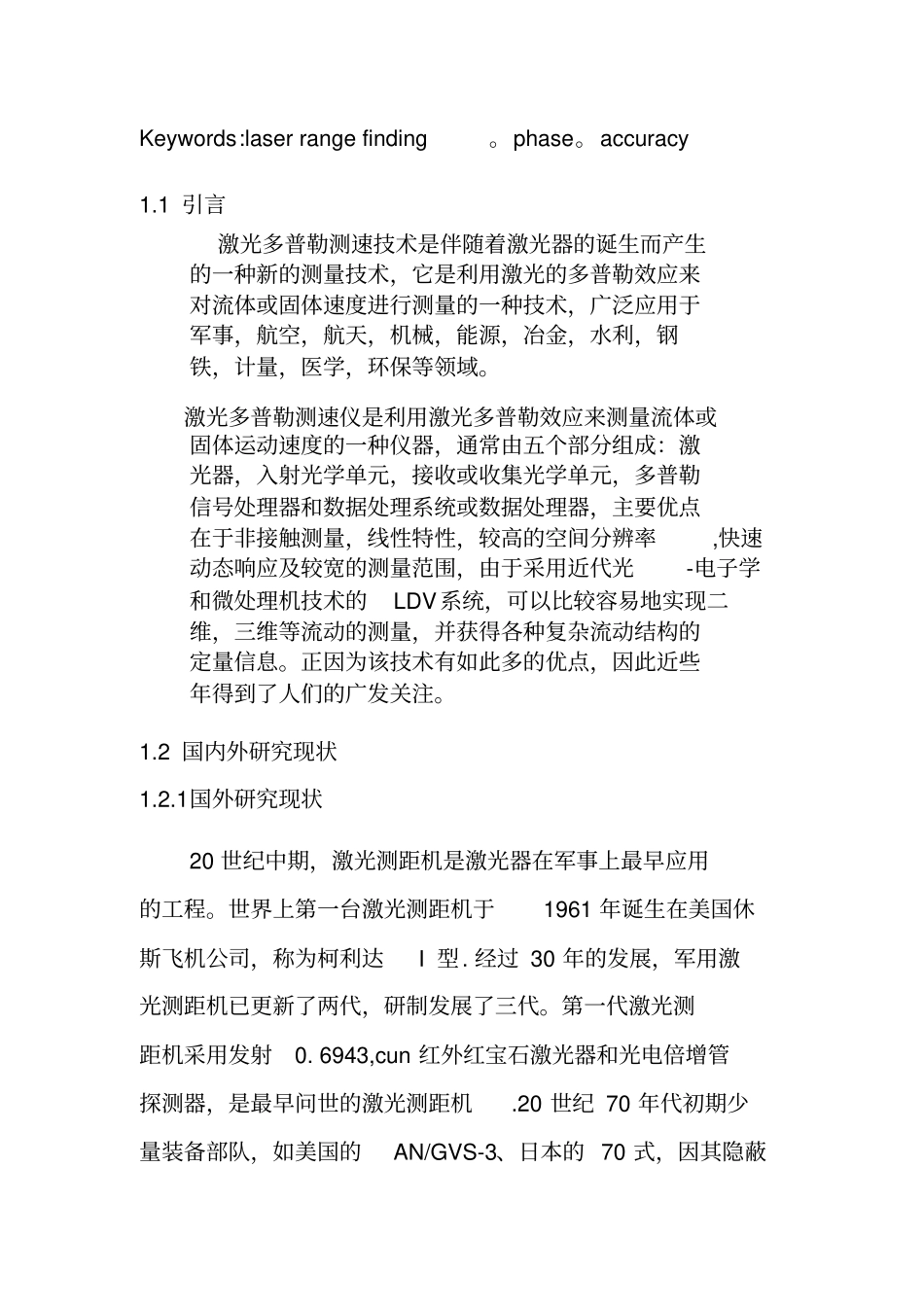

激光测距系统方案设计书_第3页
3/21
目录摘要引言 31.1 国内外研究现状3 1.1.1国外研究现状 41.1.2 国内研究现状52.1 课题主要研究内容5 2.2 相位法测距原理73.1 Δ Φ 的测定 113.1.1 差频法测多普勒频移114.1 影响测量精度的因素及处理办法155.1 大气折射率误差18优点 19参考文献激光测距系统设计摘要本文主要介绍相位法激光测距基本原理, 详细论述了相位差的自动数字测量方法及其引起的误差.对单次检相的精度、频率漂移、大气折射率等对测距误差的影响进行了分析并提出了具体解决方法. 实现结果表明 , 采用相位法测距精度可以达到 ±(5mm+5 ×10-6D)。关键词 : 激光测距 。 相位 。精度AbstractThe authors introduce the basic principle of laser range finding technology based on phase, propound in detail the automatic digital measurement technique of phase difference and its errors,analyze the effect of single phase-picking precision frequency drift and atmosphere refractive index ,etc.on laser ranging errors and put forward some special improvement methods The result of laser ranging realization show that adopting phase laser ranging can achieve the precision of ±(5mm+5 ×10-6 D). Keywords:laser range finding。phase。accuracy 1.1 引言激光多普勒测速技术是伴随着激光器的诞生而产生的一种新的测量技术,它是利用激光的多普勒效应来对流体或固体速度进行测量的一种技术,广泛应用于军事,航空,航天,机械,能源,冶金,水利,钢铁,计量,医学,环保等领域。激光多普勒测速仪是利用激光多普勒效应来测量流体或固体运动速度的一种仪器,通常由五个部分组成:激光器,入射光学单元,接收或收集光学单元,多普勒信号处理器和数据处理系统或数据处理器,主要优点在于非接触测量,线性特性,较高的空间分辨率,快速动态响应及较宽的测量范围,由于采用近代光-电子学和微处理机技术的LDV系统,可以比较容易地实现二维,三维等流动的测量,并获得各种复杂流动结构的定量信息。正因为该技术有如此多的优点,因此近些年得到了人们的广发关注。1.2 国内外研究现状1.2.1国外研究现状20 世纪中期,激光测距机是激光器在军事上最早应用的工程。世界上第一台激光测距机于1961 年诞生在美国休斯飞机公司,称为柯利达I 型. 经...
