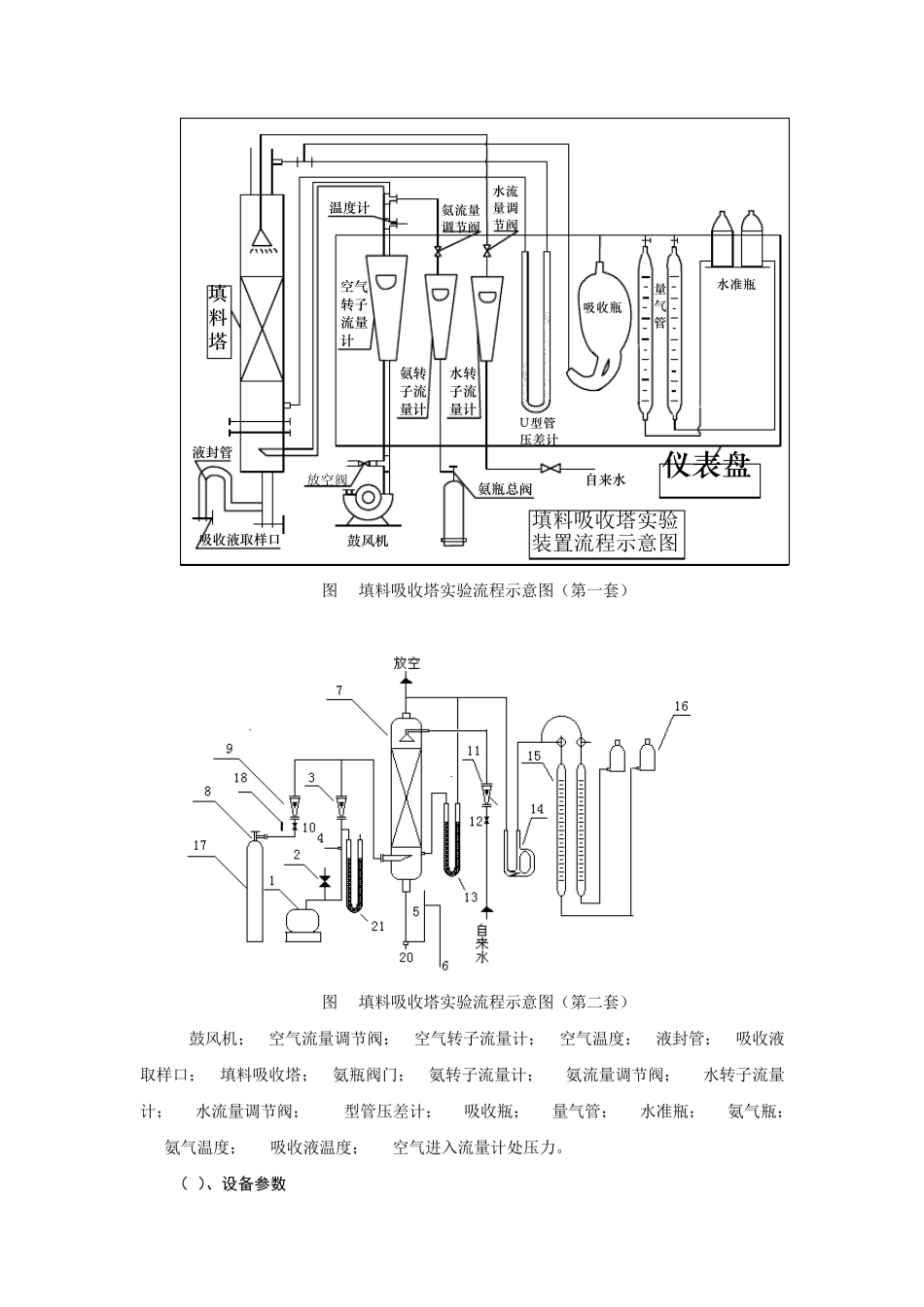

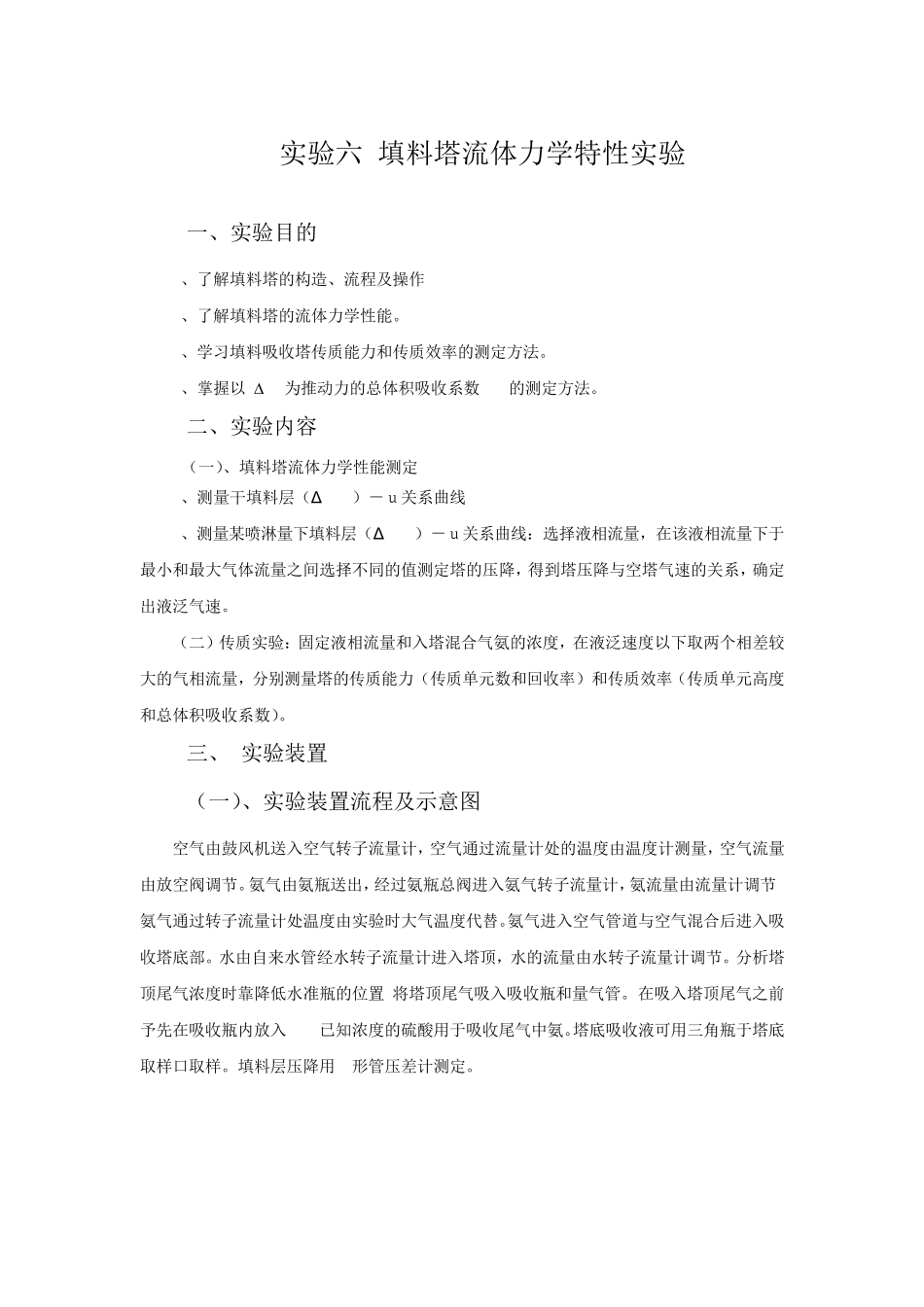

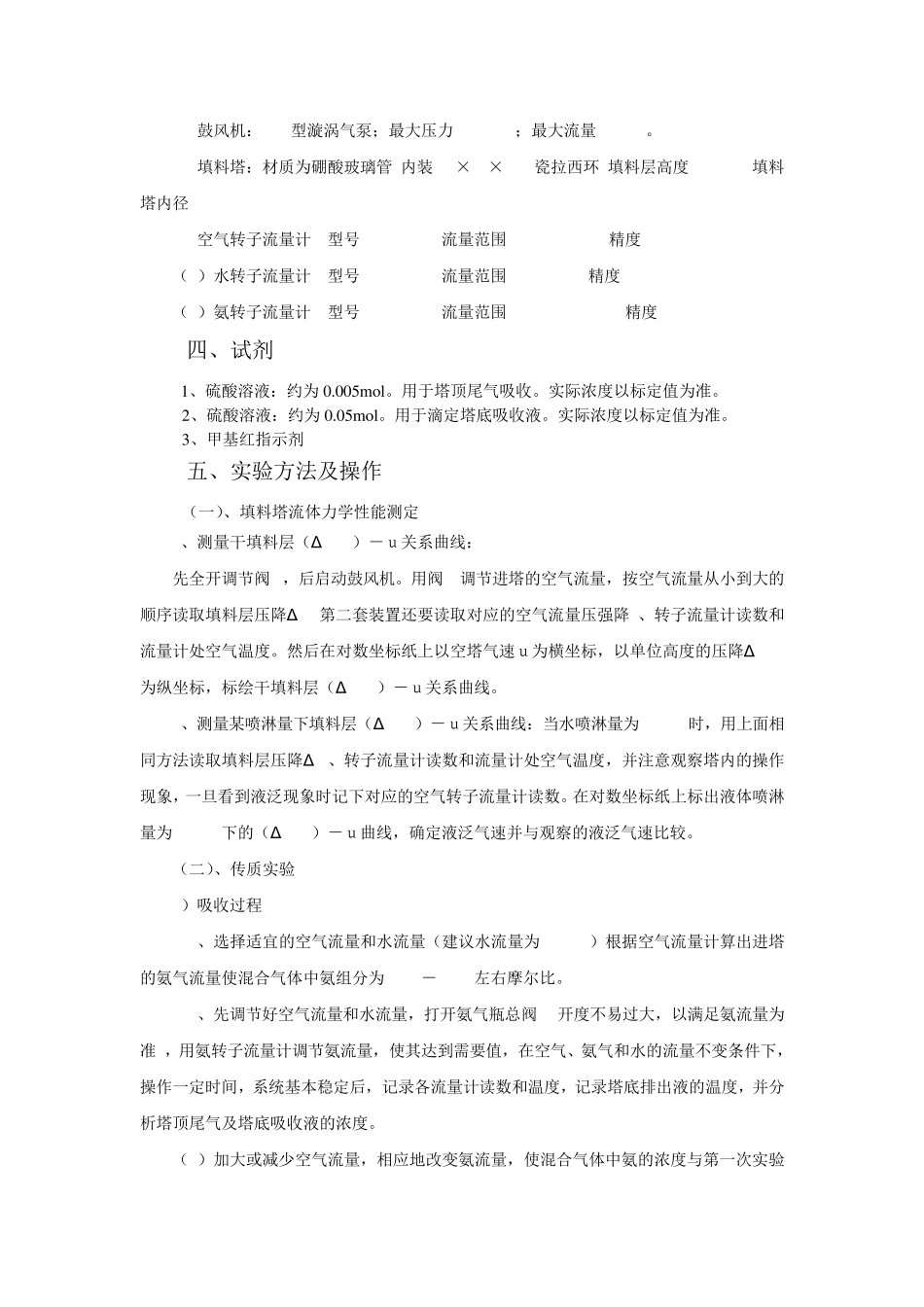

实验六 填料塔流体力学特性实验 一、实验目的 1、了解填料塔的构造、流程及操作 2、了解填料塔的流体力学性能。 3、学习填料吸收塔传质能力和传质效率的测定方法。 4、掌握以 Y为推动力的总体积吸收系数 KYa的测定方法。 二、实验内容 (一)、填料塔流体力学性能测定 1、测量干填料层(Δ P/Z)-u关系曲线 2、测量某喷淋量下填料层(Δ P/Z)-u关系曲线:选择液相流量,在该液相流量下于最小和最大气体流量之间选择不同的值测定塔的压降,得到塔压降与空塔气速的关系,确定出液泛气速。 (二)传质实验:固定液相流量和入塔混合气氨的浓度,在液泛速度以下取两个相差较大的气相流量,分别测量塔的传质能力(传质单元数和回收率)和传质效率(传质单元高度和总体积吸收系数)。 三、 实验装置 (一)、实验装置流程及示意图 空气由鼓风机送入空气转子流量计,空气通过流量计处的温度由温度计测量,空气流量由放空阀调节。氨气由氨瓶送出,经过氨瓶总阀进入氨气转子流量计,氨流量由流量计调节,氨气通过转子流量计处温度由实验时大气温度代替。氨气进入空气管道与空气混合后进入吸收塔底部。水由自来水管经水转子流量计进入塔顶,水的流量由水转子流量计调节。分析塔顶尾气浓度时靠降低水准瓶的位置,将塔顶尾气吸入吸收瓶和量气管。•在吸入塔顶尾气之前,予先在吸收瓶内放入 5mL已知浓度的硫酸用于吸收尾气中氨。塔底吸收液可用三角瓶于塔底取样口取样。填料层压降用 U形管压差计测定。 鼓 风 机氨 瓶 总 阀自 来 水吸 收 液 取 样 口液 封 管填料塔温 度 计空 气转 子流 量计氨 转子 流量 计水 转子 流量 计氨 流 量调 节 阀水 流量 调节 阀U型 管压 差 计吸 收 瓶量气管水 准 瓶仪 表 盘填料吸收塔实验装置流程示意图放空阀 图1 填料吸收塔实验流程示意图(第一套) 图2 填料吸收塔实验流程示意图(第二套) 1-鼓风机;2-空气流量调节阀;3-空气转子流量计;4-空气温度;5-液封管;6-吸收液取样口;7-填料吸收塔;8-氨瓶阀门;9-氨转子流量计;10-氨流量调节阀;11-水转子流量计;12-水流量调节阀;13-U型管压差计;14-吸收瓶;15-量气管;16-水准瓶;17-氨气瓶;18-氨气温度;20-吸收液温度;21-空气进入流量计处压力。 (2)、设备参数: (1)鼓风机:XGB型漩涡气泵;最大压力1176Kpa;最大流量75m3/h。 (2)填料塔:材质为硼酸玻璃管,内装10×10×1.5瓷拉西环,填...
