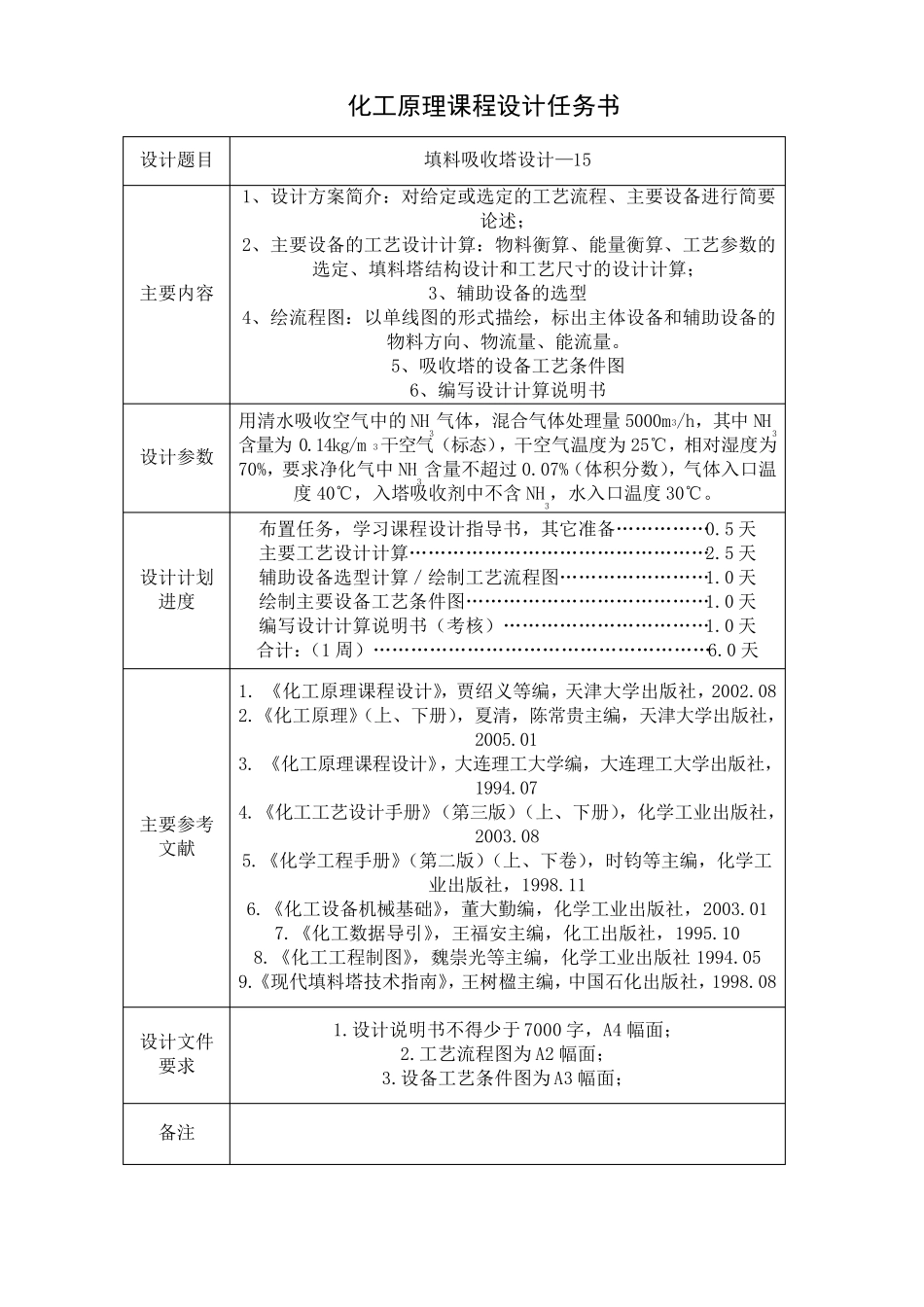

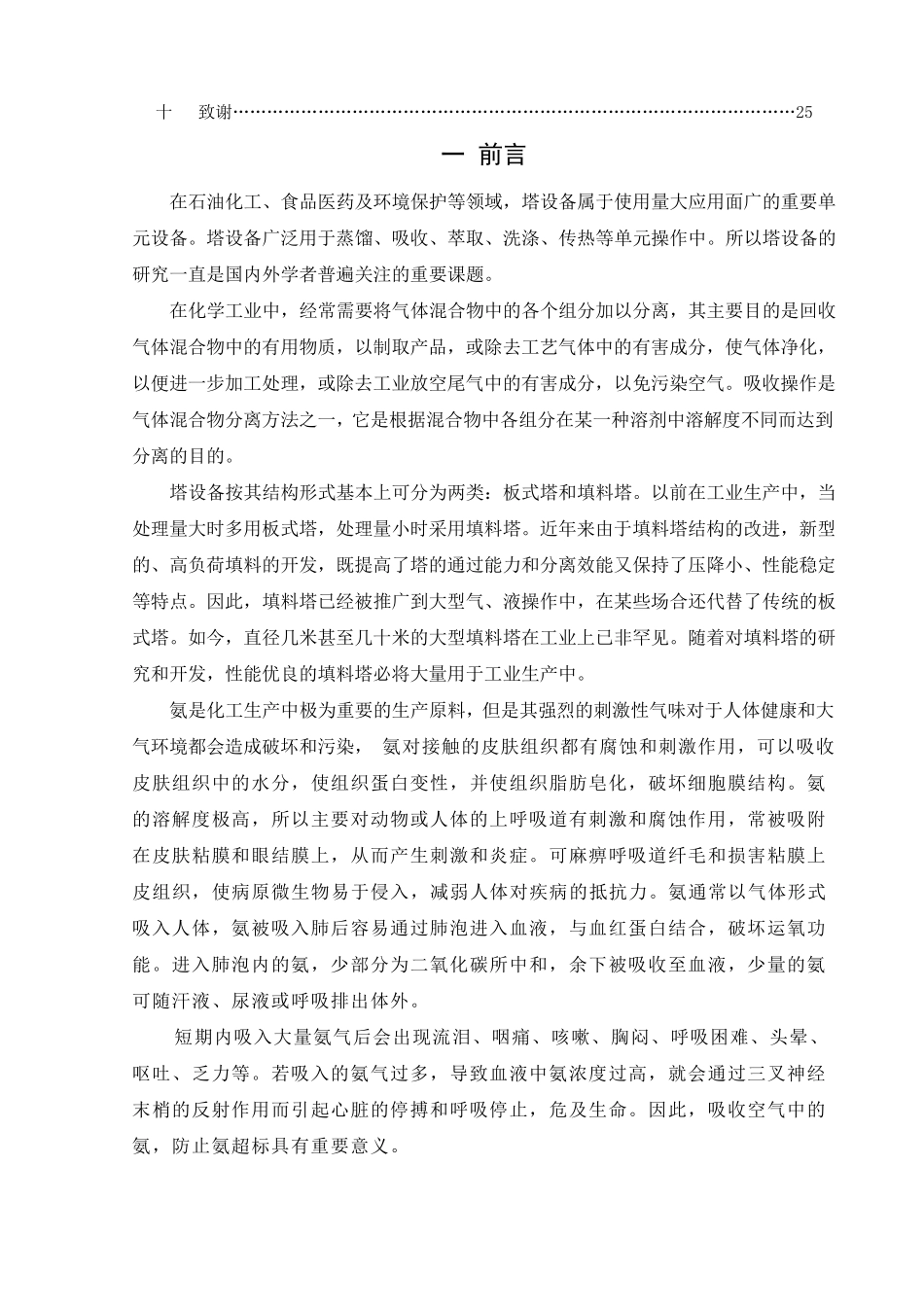

化工原理课程设计任务书 设计题目 填料吸收塔设计—15 主要内容 1、设计方案简介：对给定或选定的工艺流程、主要设备进行简要论述； 2、主要设备的工艺设计计算：物料衡算、能量衡算、工艺参数的选定、填料塔结构设计和工艺尺寸的设计计算； 3、辅助设备的选型 4、绘流程图：以单线图的形式描绘，标出主体设备和辅助设备的物料方向、物流量、能流量。 5、吸收塔的设备工艺条件图 6、编写设计计算说明书 设计参数 用清水吸收空气中的 NH3气体，混合气体处理量 5000m3/h，其中 NH3含量为 0.14kg/m 3干空气（标态），干空气温度为 25℃，相对湿度为70%，要求净化气中 NH3含量不超过 0.07%（体积分数），气体入口温度 40℃，入塔吸收剂中不含 NH3，水入口温度 30℃。 设计计划进度 布置任务，学习课程设计指导书，其它准备……………0.5 天 主要工艺设计计算…………………………………………2.5 天 辅助设备选型计算／绘制工艺流程图……………………1.0 天 绘制主要设备工艺条件图…………………………………1.0 天 编写设计计算说明书（考核）……………………………1.0 天 合计：（1 周）………………………………………………6.0 天 主要参考文献 1. 《化工原理课程设计》，贾绍义等编，天津大学出版社，2002.08 2.《化工原理》（上、下册），夏清，陈常贵主编，天津大学出版社，2005.01 3. 《化工原理课程设计》，大连理工大学编，大连理工大学出版社，1994.07 4.《化工工艺设计手册》（第三版）（上、下册），化学工业出版社，2003.08 5.《化学工程手册》（第二版）（上、下卷），时钧等主编，化学工业出版社，1998.11 6.《化工设备机械基础》，董大勤编，化学工业出版社，2003.01 7.《化工数据导引 》，王 福 安 主编，化工出版社，1995.10 8.《化工工程制图》，魏 崇 光 等主编，化学工业出版社1994.05 9.《现 代 填料塔技 术 指南 》，王 树 楹 主编，中国 石 化出版社，1998.08 设计文件要求 1.设计说明书不得 少 于 7000 字 ，A4 幅 面 ； 2.工艺流程图为 A2 幅 面 ； 3.设备工艺条件图为 A3 幅 面 ； 备注 目 录 一 前言………………………………………………………………………………………3 二 设计任务…………………………………………………………………………………4 三 设计条件………………………………………………………………...
