化工原理课程设计(苯氯苯分离精馏塔——浮阀塔设计)

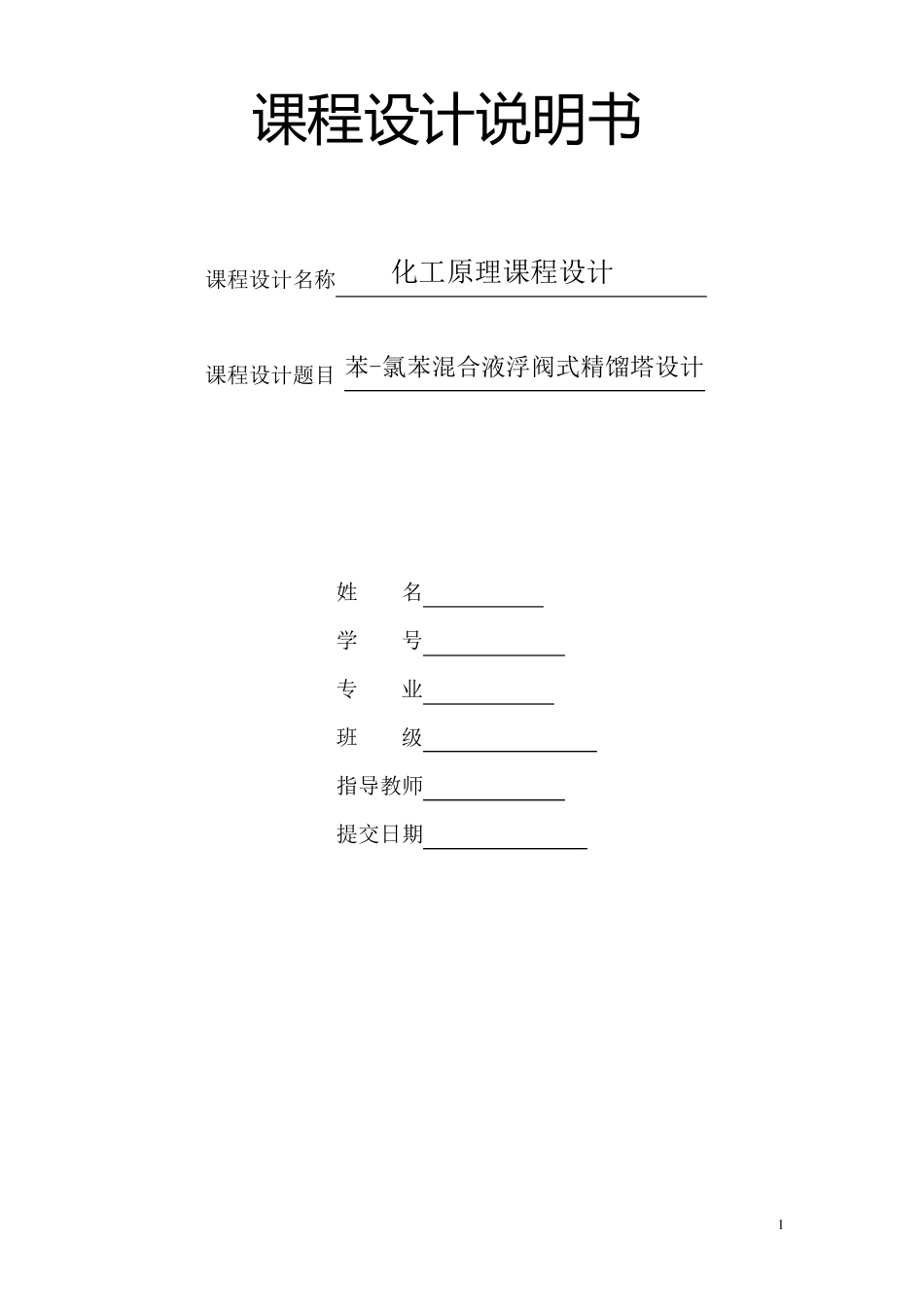

化工原理课程设计(苯氯苯分离精馏塔——浮阀塔设计)_第1页
1/46

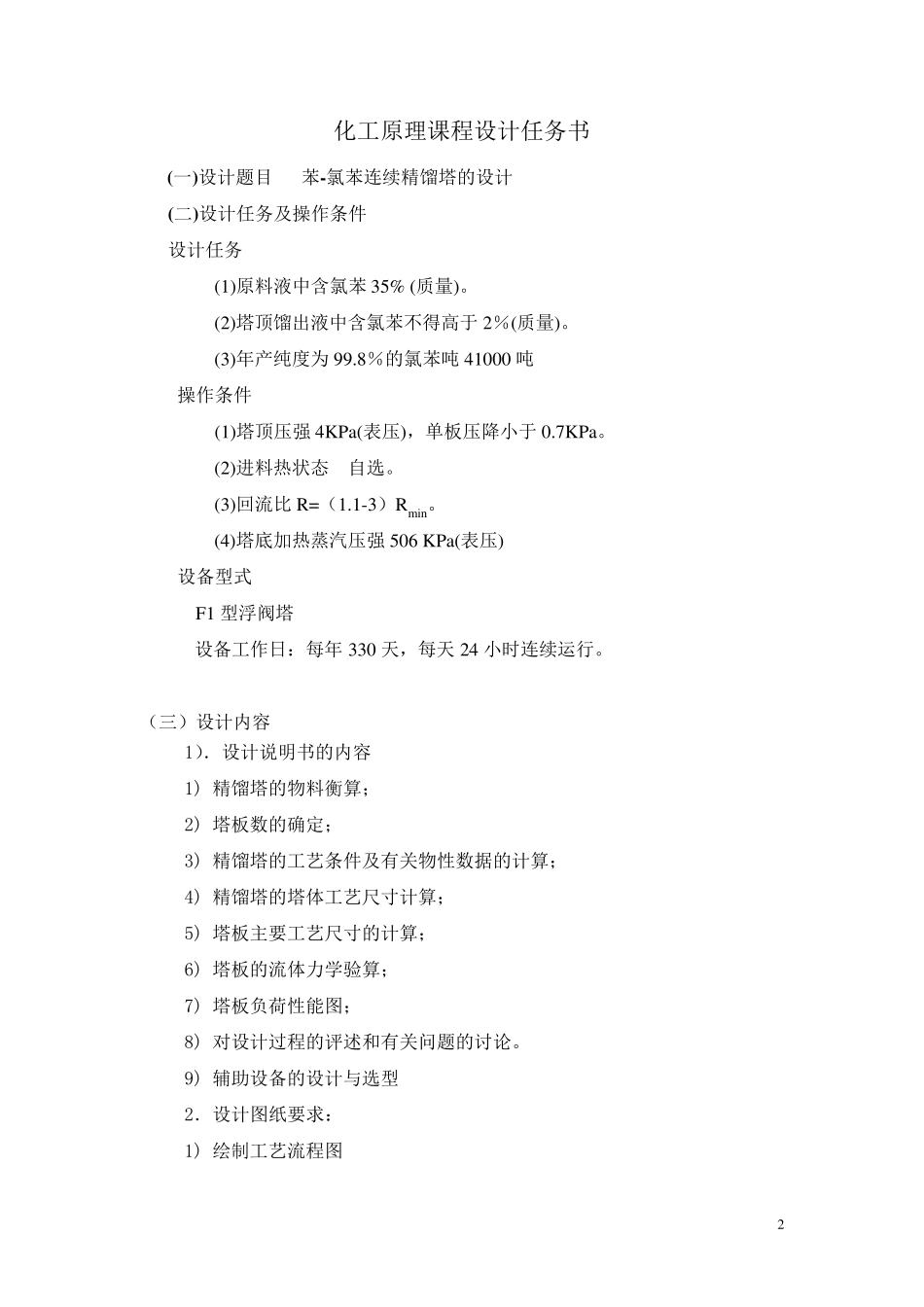

化工原理课程设计(苯氯苯分离精馏塔——浮阀塔设计)_第2页
2/46

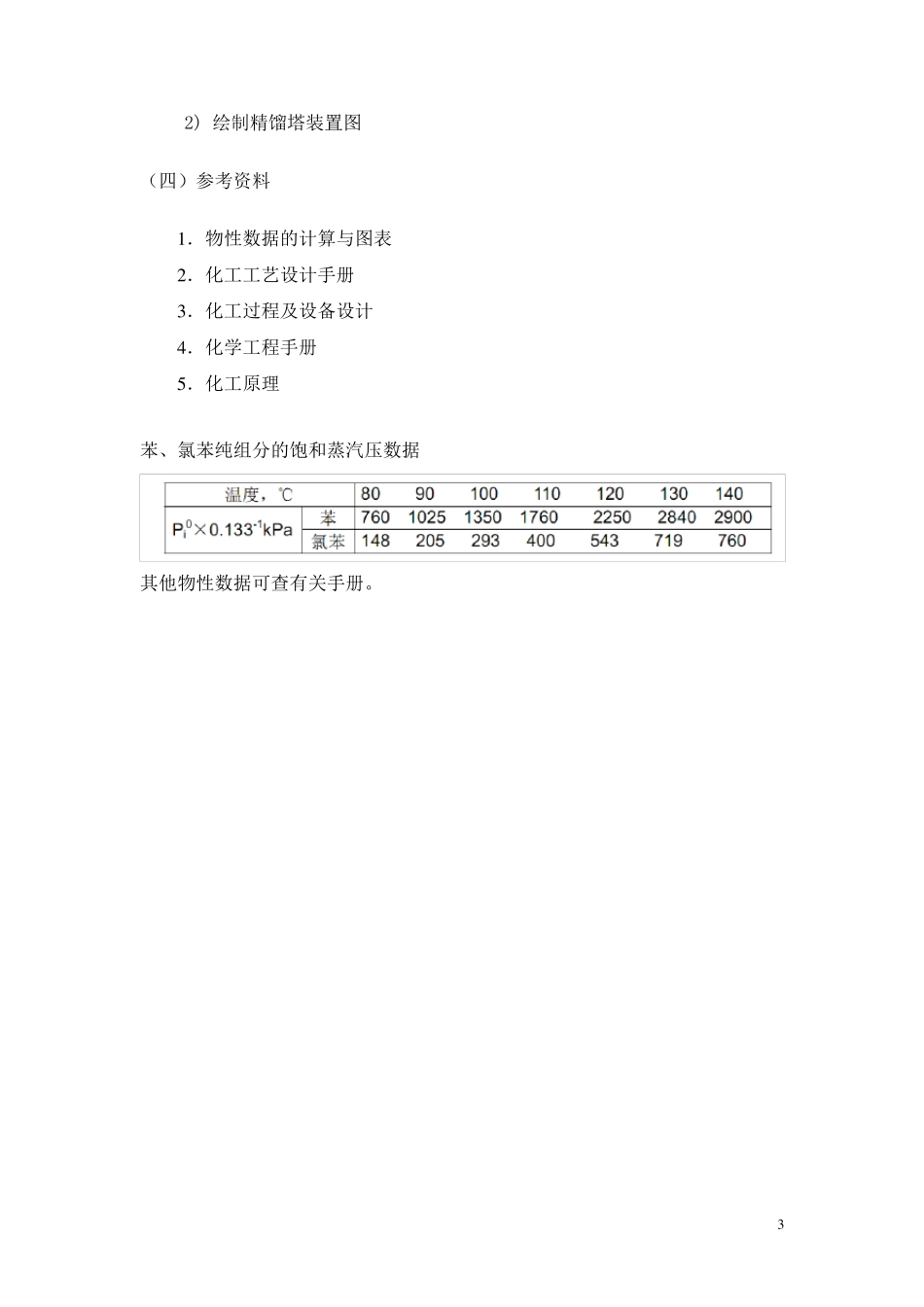

化工原理课程设计(苯氯苯分离精馏塔——浮阀塔设计)_第3页
3/46
1 课 程 设 计 说 明 书 课程设计名称 化工原理课程设计 课程设计题目 苯-氯苯混合液浮阀式精馏塔设计 姓 名 学 号 专 业 班 级 指导教师 提交日期 2 化工原理课程设计任务书 (一)设计题目 苯-氯苯连续精馏塔的设计 (二)设计任务及操作条件 设计任务 (1)原料液中含氯苯35% (质量)。 (2)塔顶馏出液中含氯苯不得高于 2%(质量)。 (3)年产纯度为 99.8%的氯苯吨 41000 吨 操作条件 (1)塔顶压强 4KPa(表压),单板压降小于 0.7KPa。 (2)进料热状态 自选。 (3)回流比 R=(1.1-3)Rmin。 (4)塔底加热蒸汽压强 506 KPa(表压) 设备型式 F1 型浮阀塔 设备工作日:每年 330 天,每天 24 小时连续运行。 (三)设计内容 1).设计说明书的内容 1) 精馏塔的物料衡算; 2) 塔板数的确定; 3) 精馏塔的工艺条件及有关物性数据的计算; 4) 精馏塔的塔体工艺尺寸计算; 5) 塔板主要工艺尺寸的计算; 6) 塔板的流体力学验算; 7) 塔板负荷性能图; 8) 对设计过程的评述和有关问题的讨论。 9) 辅助设备的设计与选型 2.设计图纸要求: 1) 绘制工艺流程图 3 2) 绘制精馏塔装置图 (四)参考资料 1 .物性数据的计算与图表 2 .化工工艺设计手册 3 .化工过程及设备设计 4 .化学工程手册 5 .化工原理 苯、氯苯纯组分的饱和蒸汽压数据 其他物性数据可查有关手册。 4 目录 前 言 ........................................................................................................................................................ 6 1.设计方案的思考 ............................................................................................................................ 6 2.设计方案的特点 .............................................................................................................................. 6 3.工艺流程的确定 ............................................................................................................................ 6 一.设备工艺条件的计算 ...................................................................................................................... 8 1.设计方案的确定及工艺流程的说明 ...........................................
