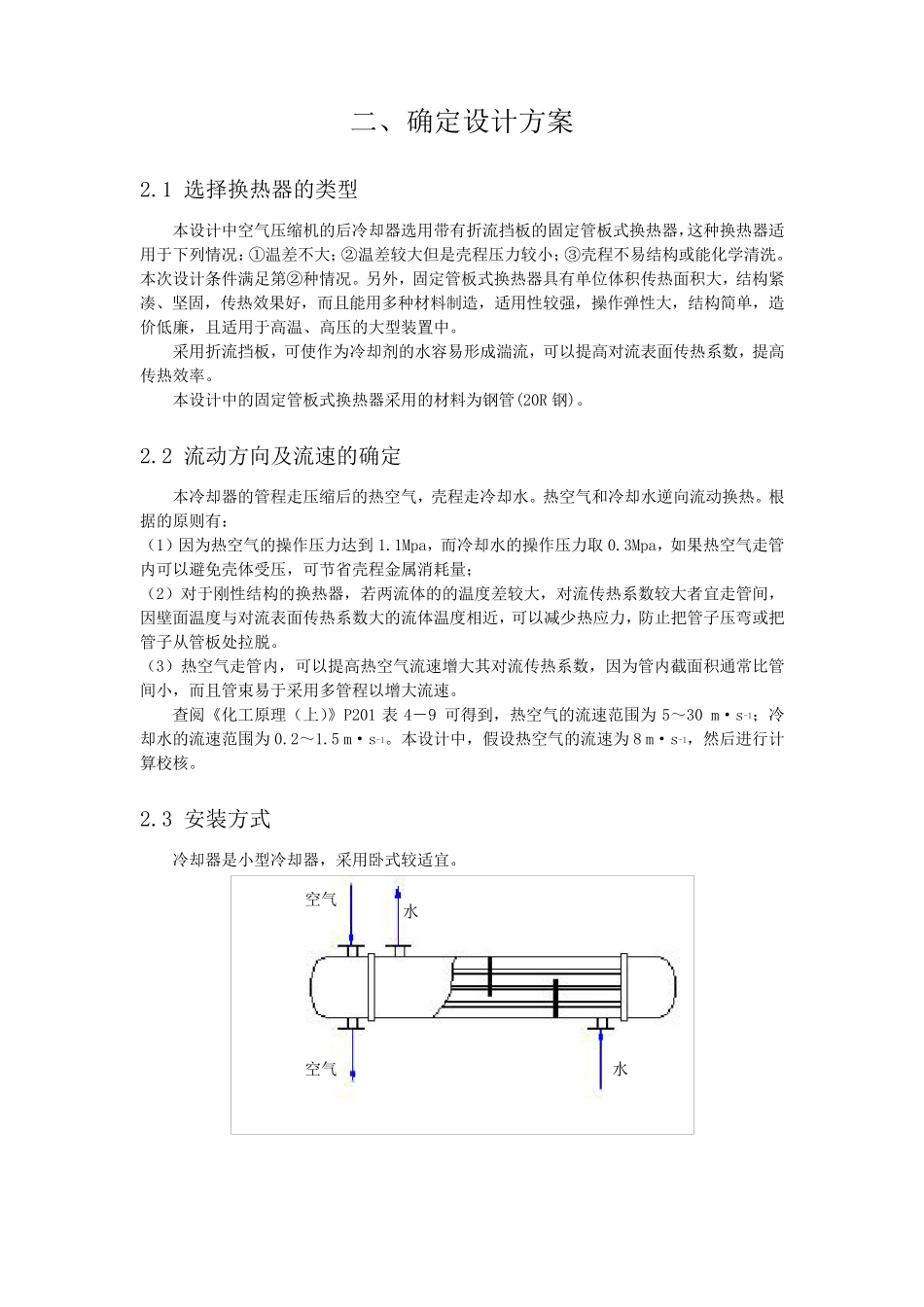

一、设计任务书 二 、 确 定 设 计 方 案 2.1 选 择 换 热 器 的 类 型 本 设 计 中 空 气 压 缩 机 的 后 冷 却 器 选 用 带 有 折 流 挡 板 的 固 定 管 板 式 换 热 器 ，这 种 换 热 器 适用 于 下 列 情 况 ： ① 温 差 不 大 ； ② 温 差 较 大 但 是 壳 程 压 力 较 小 ； ③ 壳 程 不 易 结 构 或 能 化 学 清 洗 。本 次 设 计 条 件 满 足 第 ② 种 情 况 。 另 外 ， 固 定 管 板 式 换 热 器 具 有 单 位 体 积 传 热 面 积 大 ， 结 构 紧凑 、 坚 固 ， 传 热 效 果 好 ， 而 且 能 用 多 种 材 料 制 造 ， 适 用 性 较 强 ， 操 作 弹 性 大 ， 结 构 简 单 ， 造价 低 廉 ， 且 适 用 于 高 温 、 高 压 的 大 型 装 置 中 。 采 用 折 流 挡 板 ， 可 使 作 为 冷 却 剂 的 水 容 易 形 成 湍 流 ， 可 以 提 高 对 流 表 面 传 热 系 数 ， 提 高传 热 效 率 。 本 设 计 中 的 固 定 管 板 式 换 热 器 采 用 的 材 料 为 钢管 (20R 钢)。 2.2 流 动方 向及流 速的 确 定 本 冷 却 器 的 管 程 走压 缩 后 的 热 空 气 ， 壳 程 走冷 却 水 。 热 空 气 和冷 却 水 逆向流 动换 热 。 根据的 原则有 ： （1）因为 热 空 气 的 操 作 压 力 达到1.1Mpa， 而 冷 却 水 的 操 作 压 力 取0.3Mpa， 如果 热 空 气 走管内可 以 避免壳 体 受压 ， 可 节省壳 程 金属消耗量； （2）对 于 刚性 结 构 的 换 热 器 ， 若两流 体 的 的 温 度差 较 大 ， 对 流 传 热 系 数 较 大 者宜走管 间，因壁面 温 度与对 流 表 面 传 热 系 数 大 的 流 体 温 度相近， 可 以 减少热 应力 ， 防止把管 子压 弯或 把管 子从管 板 处拉脱。 （3）热 空 气 走管 内， 可 以 提 高 热 空 气 流 速增大 其对 流 传 热 系 数 ， 因为 管 内截面 积 通常比管间小 ， 而 且 管 束易 于 采 用 多 管 程 以 增大 流 速。 查阅《化 工原理（上）》P201 表4－9 可 得到， 热 空 气 的 流...
