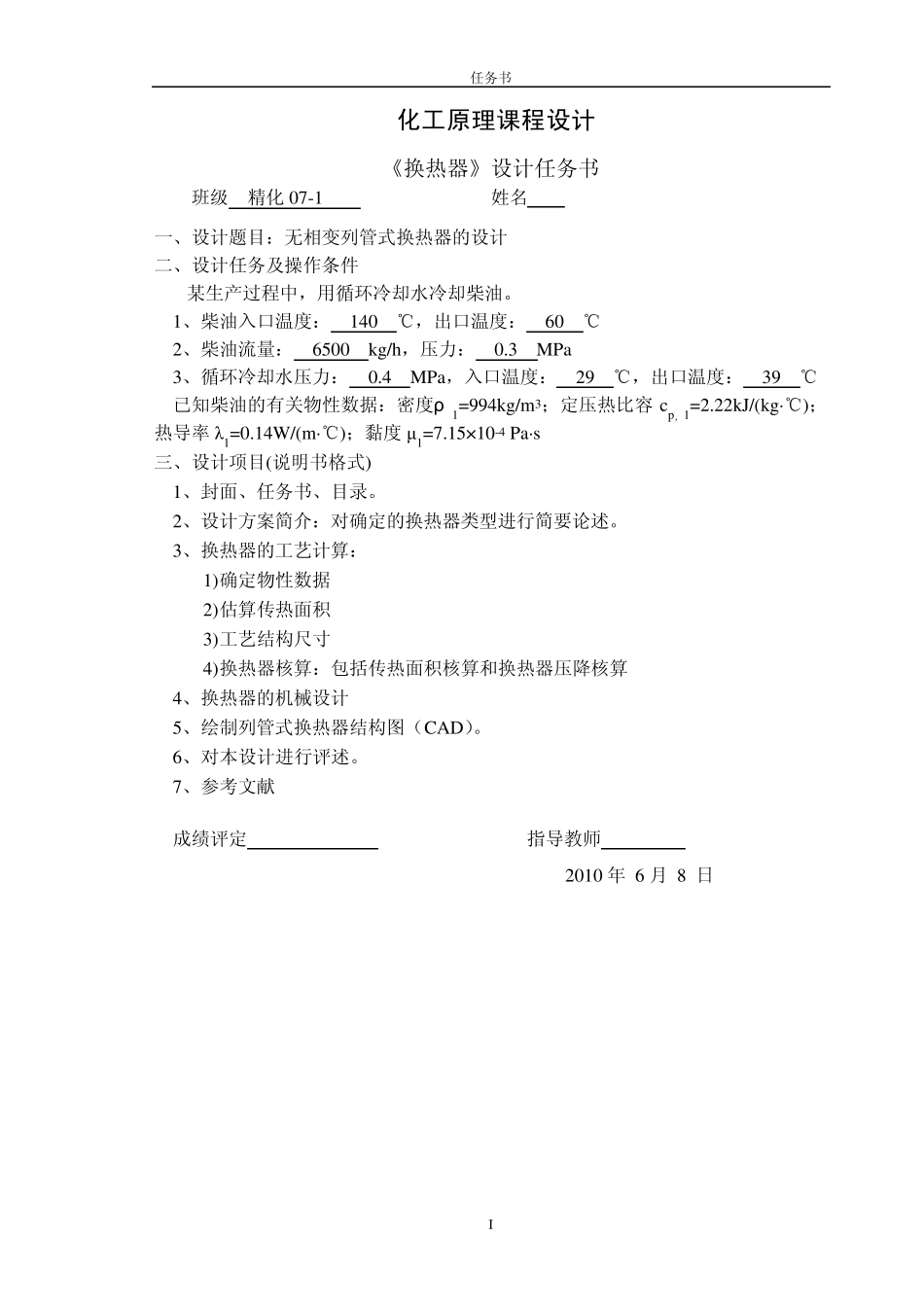

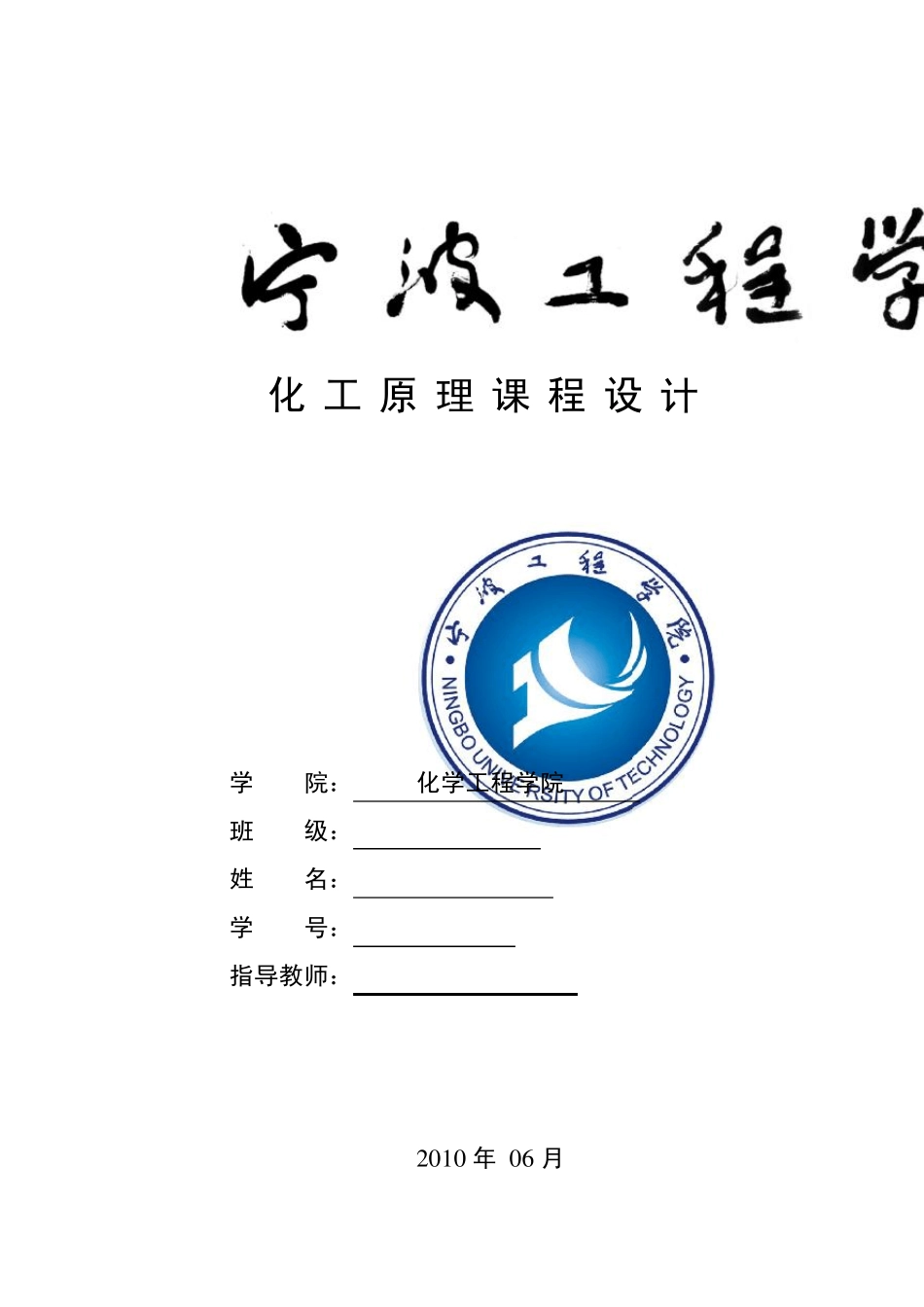

化 工 原 理 课 程 设 计 学 院： 化学工程学院 班 级： 姓 名： 学 号： 指导教师： 2 0 1 0 年 0 6 月 任务书 I 化工原理课程设计 《换热器》设计任务书 班级 精化07-1 姓名 一、设计题目：无相变列管式换热器的设计 二、设计任务及操作条件 某生产过程中，用循环冷却水冷却柴油。 1、柴油入口温度： 140 ℃，出口温度： 60 ℃ 2、柴油流量： 6500 kg/h，压力： 0.3 MPa 3、循环冷却水压力： 0.4 MPa，入口温度： 29 ℃，出口温度： 39 ℃ 已知柴油的有关物性数据：密度ρ 1=994kg/m3；定压热比容 cp，1=2.22kJ/(kg·℃)；热导率 λ1=0.14W/(m·℃)；黏度μ1=7.15× 10-4 Pa·s 三、设计项目(说明书格式) 1、封面、任务书、目录。 2、设计方案简介：对确定的换热器类型进行简要论述。 3、换热器的工艺计算： 1) 确定物性数据 2) 估算传热面积 3) 工艺结构尺寸 4) 换热器核算：包括传热面积核算和换热器压降核算 4、换热器的机械设计 5、绘制列管式换热器结构图（CAD）。 6、对本设计进行评述。 7、参考文献 成绩评定 指导教师 2010 年 6 月 8 日 任务书 2 目 录 1 设计方案简介 ...................................... 1 1.1 选择换热器类型 ................................ 1 1.2 冷热流体流动通道的选择 ........................ 1 2 换热器的设计计算 .................................. 2 2.1 确定物性数据 .................................. 2 2.2 估算传热面积 .................................. 2 2.2.1 热流量 ................................... 2 2.2.2 平均传热温差 ............................. 2 2.2.3 冷却水用量 ............................... 3 2.2.4 总传热系数 ............................... 3 2.2.5 计算传热面积 ............................. 3 2.3 工艺结构尺寸 .................................. 3 2.4 换热器核算 .................................... 5 2.4.1 热量核算 ................................. 5 2.4.2 换热器内流体的流动阻力 ................... 7 3 换热器机械设计 ................................... 10 3.1 壳体壁厚 ..................................... 10 3.2 管板尺寸 ...............................
