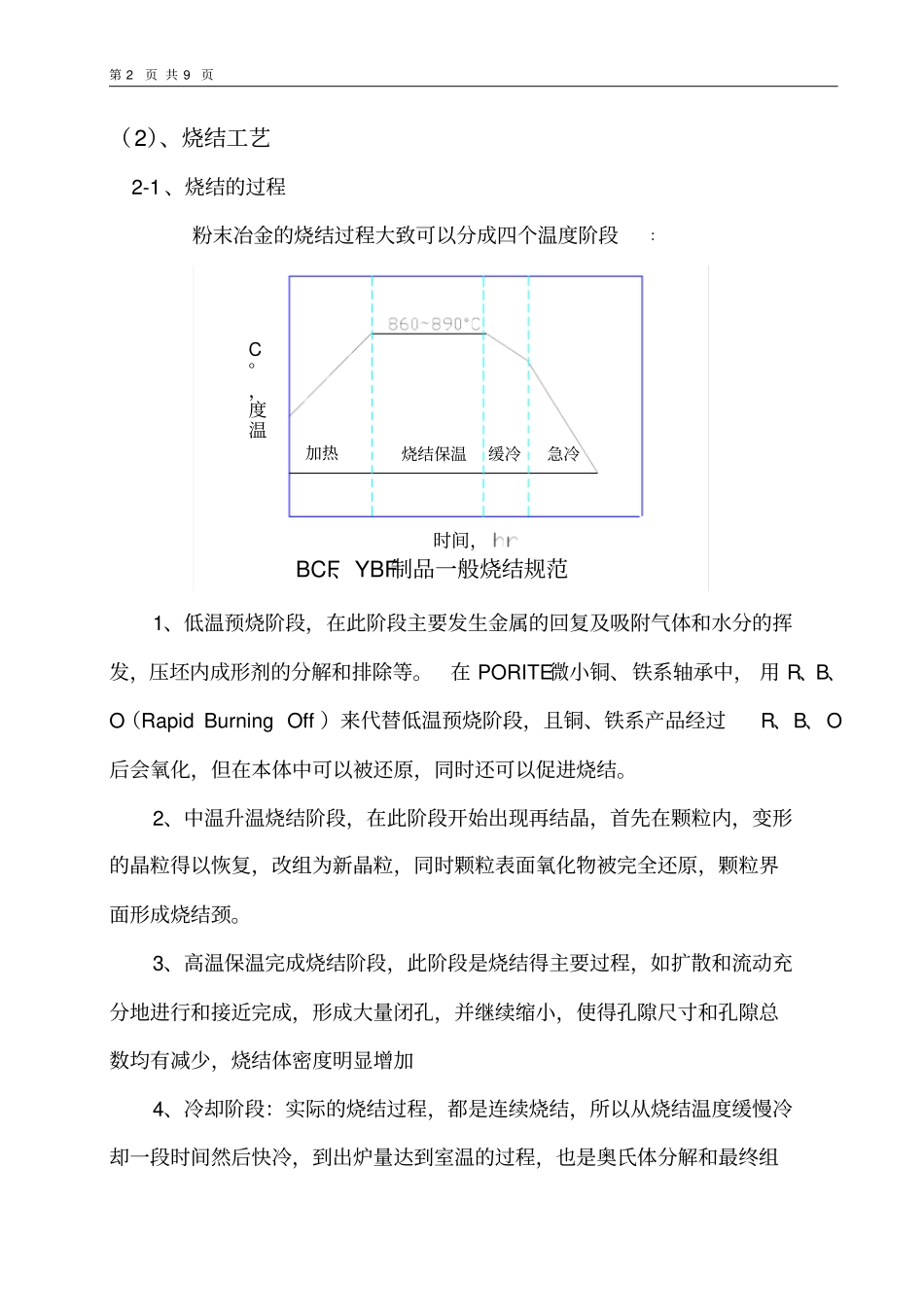

第 1 页 共 9 页一、烧 结（1）、烧结基本原理烧结是粉末冶金生产过程中最基本的工序之一。烧结对最终产品的性能起着决定性作用，因为由烧结造成的废品是无法通过以后的工序挽救的；相反，烧结前的工序中的某些缺陷，在一定的范围内可以通过烧结工艺的调整，例如适当改变温度，调节升降温时间与速度等而加以纠正。烧结是粉末或粉末压坯，加热到低于其中基本成分的熔点温度，然后以一定的方法和速度冷却到室温的过程。烧结的结果是粉末颗粒之间发生粘结，烧结体的强度增加。在烧结过程中发生一系列物理和化学的变化，把粉末颗粒的聚集体变成为晶粒的聚结体，从而获得具有所需物理，机械性能的制品或材料。烧结时，除了粉末颗粒联结外，还可能发生致密化，合金化，热处理，联接等作用。人们一般还把金属粉末烧结过程分类为：1、单相粉末（纯金属、古熔体或金属化合物）烧结；2、多相粉末（金属—金属或金属—非金属）固相烧结； 3、多相粉末液相烧结； 4、熔浸。通常在目前 PORITE微小轴承所接触的和需要了解的为前三类烧结。通常在烧结过程中粉末颗粒常发生有以下几个阶段的变化：1、颗粒间开始联结；2、颗粒间粘结颈长大； 3、孔隙通道的封闭； 4、孔隙球化； 5、孔隙收缩； 6、孔隙粗化。上述烧结过程中的种种变化都与物质的运动和迁移密切相关。理论上机理为： 1、蒸发凝聚； 2、体积扩散； 3、表面扩散； 4、晶间扩散； 5、粘性流动；6、塑性流动。第 2 页 共 9 页（2）、烧结工艺2-1 、烧结的过程粉末冶金的烧结过程大致可以分成四个温度阶段：加热缓冷急冷烧结保温时间，温度，°CBCF、YBF制品一般烧结规范1、低温预烧阶段，在此阶段主要发生金属的回复及吸附气体和水分的挥发，压坯内成形剂的分解和排除等。在 PORITE微小铜、铁系轴承中， 用 R、B、O（Rapid Burning Off ）来代替低温预烧阶段，且铜、铁系产品经过R、B、O后会氧化，但在本体中可以被还原，同时还可以促进烧结。2、中温升温烧结阶段，在此阶段开始出现再结晶，首先在颗粒内，变形的晶粒得以恢复，改组为新晶粒，同时颗粒表面氧化物被完全还原，颗粒界面形成烧结颈。3、高温保温完成烧结阶段，此阶段是烧结得主要过程，如扩散和流动充分地进行和接近完成，形成大量闭孔，并继续缩小，使得孔隙尺寸和孔隙总数均有减少，烧结体密度明显增加4、冷却阶段：实际的烧结过程，都是连续烧结，所以从烧结温度缓慢冷却一段时间然后快冷，到出炉量达到室温...
