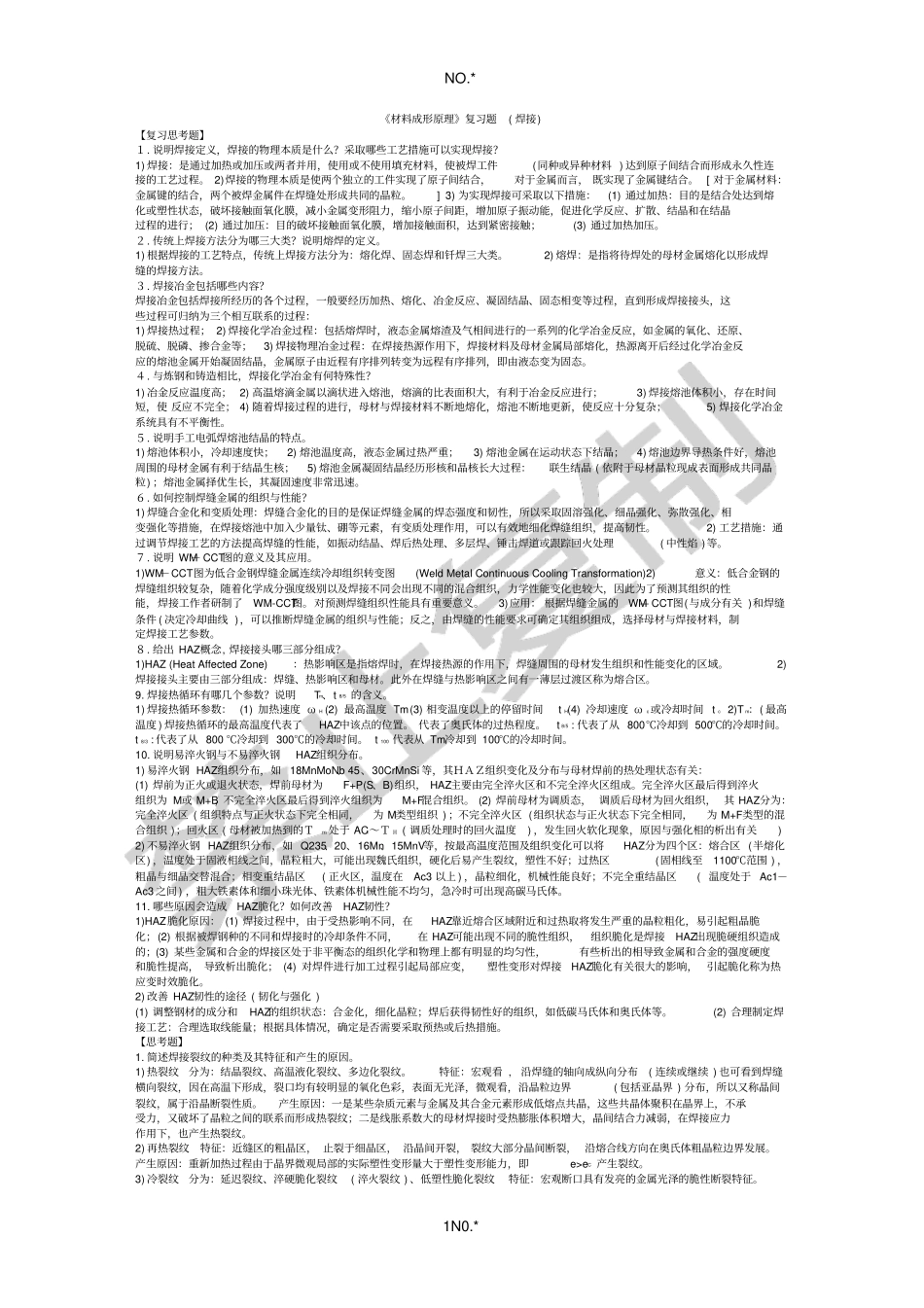

NO.* 1N0.* 《材料成形原理》复习题( 焊接) 【复习思考题】１. 说明焊接定义，焊接的物理本质是什么？采取哪些工艺措施可以实现焊接？1) 焊接：是通过加热或加压或两者并用，使用或不使用填充材料，使被焊工件(同种或异种材料 ) 达到原子间结合而形成永久性连接的工艺过程。 2)焊接的物理本质是使两个独立的工件实现了原子间结合，对于金属而言， 既实现了金属键结合。 [ 对于金属材料：金属键的结合，两个被焊金属件在焊缝处形成共同的晶粒。] 3) 为实现焊接可采取以下措施：(1) 通过加热：目的是结合处达到熔化或塑性状态，破坏接触面氧化膜，减小金属变形阻力，缩小原子间距，增加原子振动能，促进化学反应、扩散、结晶和在结晶过程的进行； (2) 通过加压：目的破坏接触面氧化膜，增加接触面积，达到紧密接触；(3) 通过加热加压。２. 传统上焊接方法分为哪三大类？说明熔焊的定义。1) 根据焊接的工艺特点，传统上焊接方法分为：熔化焊、固态焊和钎焊三大类。2) 熔焊：是指将待焊处的母材金属熔化以形成焊缝的焊接方法。３. 焊接冶金包括哪些内容？焊接冶金包括焊接所经历的各个过程，一般要经历加热、熔化、冶金反应、凝固结晶、固态相变等过程，直到形成焊接接头，这些过程可归纳为三个相互联系的过程：1) 焊接热过程； 2) 焊接化学冶金过程：包括熔焊时，液态金属熔渣及气相间进行的一系列的化学冶金反应，如金属的氧化、还原、脱硫、脱磷、掺合金等；3) 焊接物理冶金过程：在焊接热源作用下，焊接材料及母材金属局部熔化，热源离开后经过化学冶金反应的熔池金属开始凝固结晶，金属原子由近程有序排列转变为远程有序排列，即由液态变为固态。４. 与炼钢和铸造相比，焊接化学冶金有何特殊性？1) 冶金反应温度高； 2) 高温熔滴金属以滴状进入熔池，熔滴的比表面积大，有利于冶金反应进行；3) 焊接熔池体积小，存在时间短，使 反应不完全； 4) 随着焊接过程的进行，母材与焊接材料不断地熔化，熔池不断地更新，使反应十分复杂；5) 焊接化学冶金系统具有不平衡性。５. 说明手工电弧焊熔池结晶的特点。1) 熔池体积小，冷却速度快；2) 熔池温度高，液态金属过热严重；3) 熔池金属在运动状态下结晶；4) 熔池边界导热条件好，熔池周围的母材金属有利于结晶生核；5) 熔池金属凝固结晶经历形核和晶核长大过程：联生结晶 ( 依附于母材晶粒现成表面形成共同晶粒) ；熔池金属择优生长，其凝固速度非常迅速。６...
