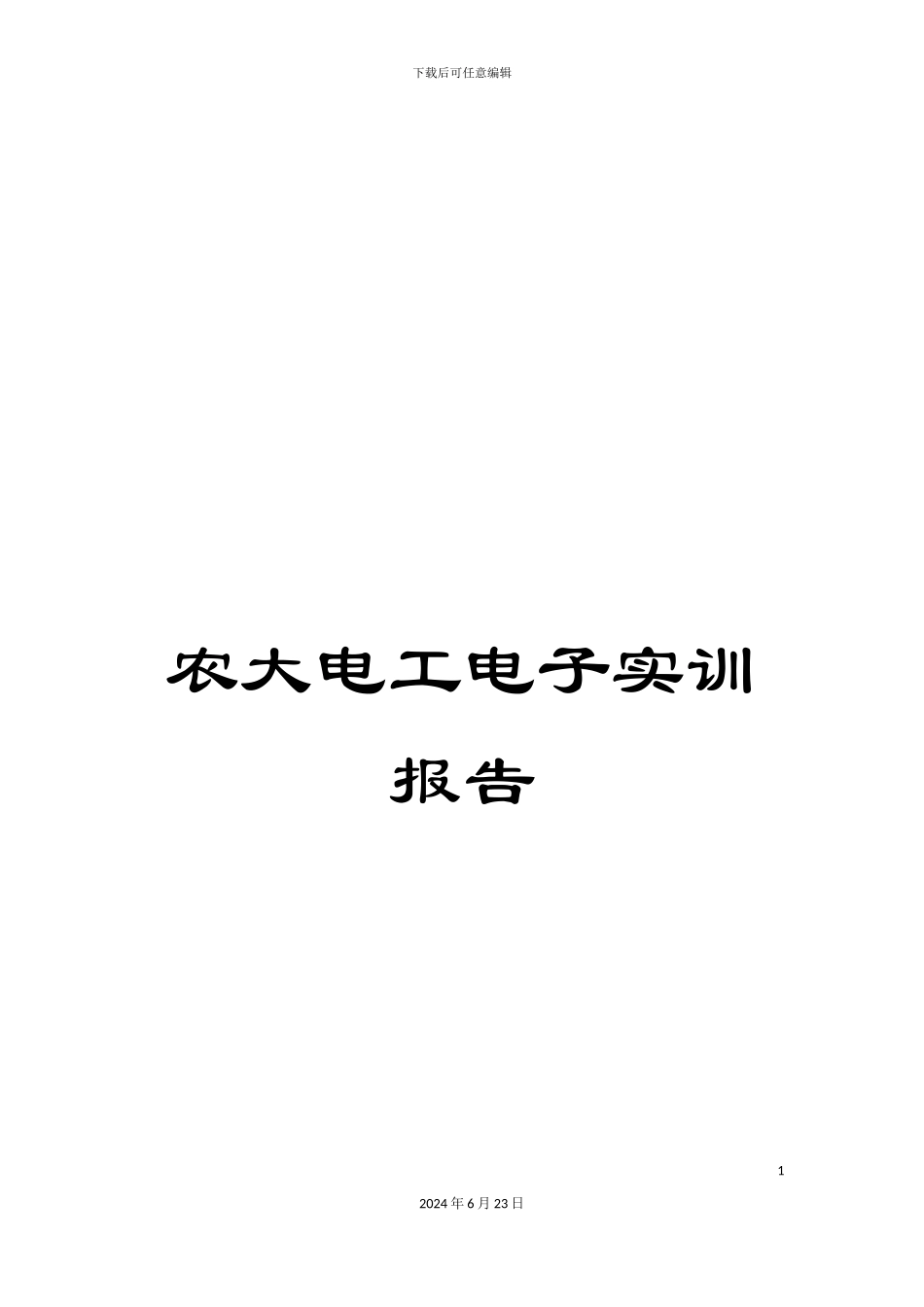

农大电工电子实训报告

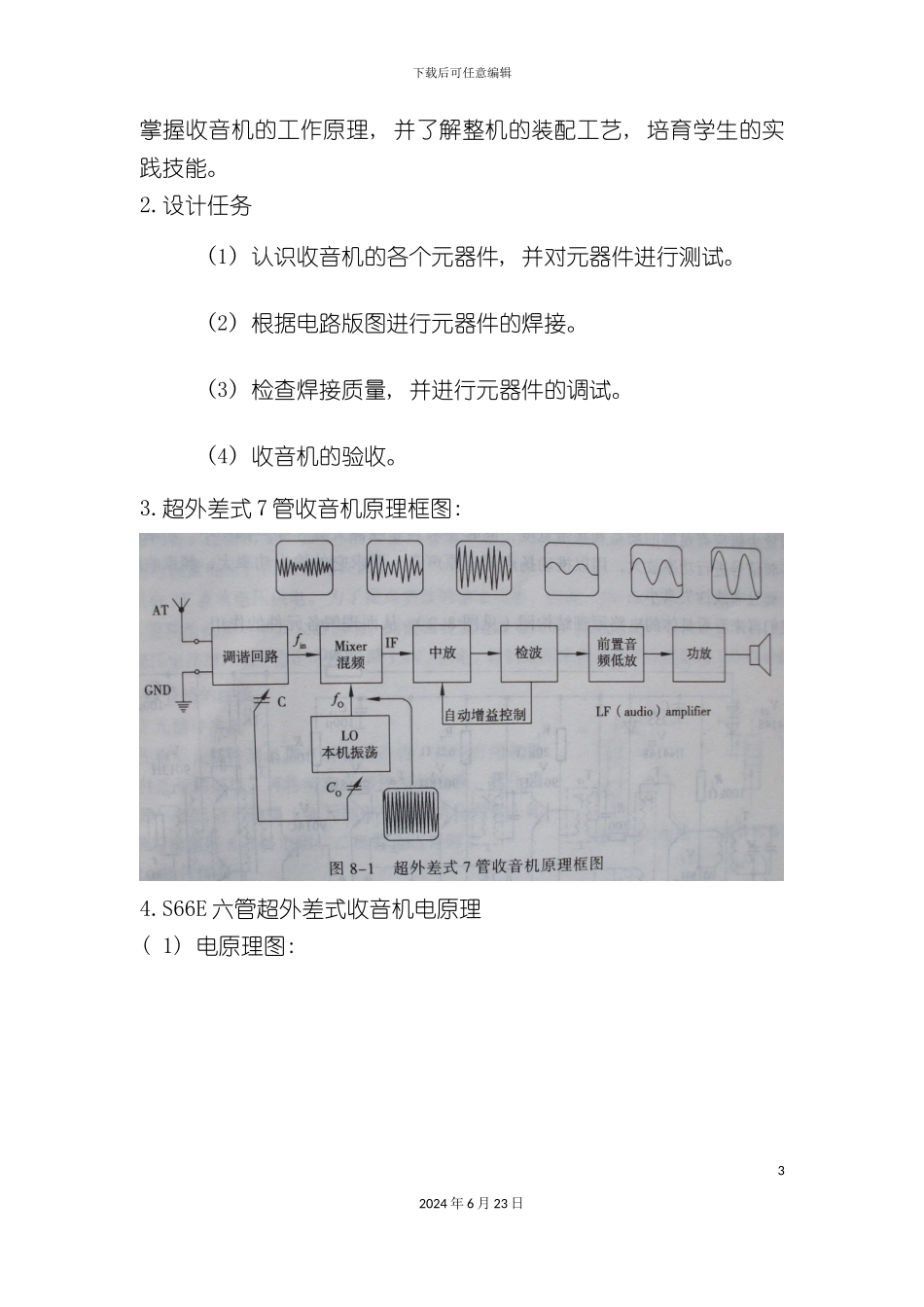

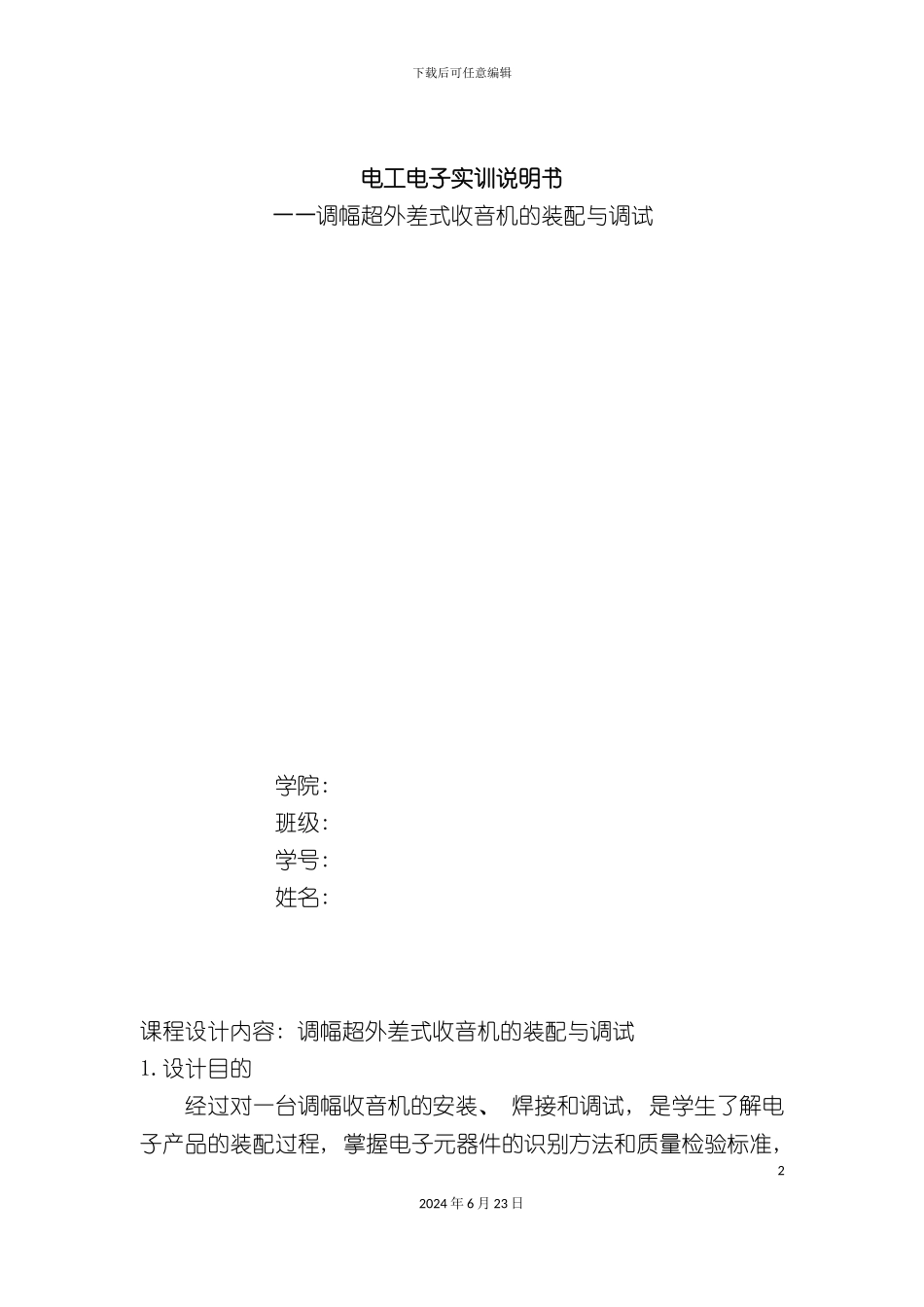

下载后可任意编辑农大电工电子实训报告12024 年 6 月 23 日下载后可任意编辑电工电子实训说明书——调幅超外差式收音机的装配与调试学院: 班级: 学号: 姓名: 课程设计内容: 调幅超外差式收音机的装配与调试1.设计目的经过对一台调幅收音机的安装、 焊接和调试, 是学生了解电子产品的装配过程, 掌握电子元器件的识别方法和质量检验标准, 22024 年 6 月 23 日下载后可任意编辑掌握收音机的工作原理, 并了解整机的装配工艺, 培育学生的实践技能。2.设计任务（1）认识收音机的各个元器件, 并对元器件进行测试。（2）根据电路版图进行元器件的焊接。（3）检查焊接质量, 并进行元器件的调试。（4）收音机的验收。3.超外差式 7 管收音机原理框图: 4.S66E 六管超外差式收音机电原理( 1) 电原理图: 32024 年 6 月 23 日下载后可任意编辑( 2) 超外差式收音机的工作原理: 收音机的基本工作能够简单的归纳为三部曲: 第一步要接受到相应频率的无线电波: 第二步是从无线电波上取出调制在其上的声音信息: 第三步为把声音信息还原成人而能听到的声音。5. S66E 六管超外差式收音机的安装( 1) 元器件清单: 序 号名 称型号规格位号数量1三极管9018VT1、 2、 332三极管9014VT413三极管9013HVT5、 VT624发光管LED15磁棒线圈T116中周红、 白、 黑T2、 T3、 T437输入变压器T518扬声器BL19电阻器100ΩR6、 R8、 R10310电阻器120ΩR7、 R9211电阻器330Ω、 1.8KΩR11、 R2112电阻器30K、 100KR4、 R5113电阻器120K、 200KR3、 R1114电位器5KRP115电解电容0.47µFC6116电解电容10µFC3117电解电容100µFC8、 C9242024 年 6 月 23 日下载后可任意编辑18瓷片电容682、 103C2、 C1219电瓷片电容223C4、 C5、 C7320双联电容CA121收音机前盖122收音机后盖123刻度板、 音窗224双联拔盘125电位器拔盘126磁棒支架127印刷电路板128电原理图及装配说明129电池正负极片3130连接导线431耳机插座J132双联及拔盘螺丝333电位器拔盘螺丝134自攻螺丝1( 2) 元器件安装图: 52024 年 6 月 23 日下载后可任意编辑( 3) 安装工艺要求: 在动手焊接前请用万用表将各个元件测试一下, 做到心中有数, 安装时请先装低矮和耐热的元件( 如电阻) , 然后再装大一点的元件( 如中周、 变压器) , 最后装怕热的元件( 如三极管) 。a. 电阻的安装: 请将电阻的阻值选择好后根据两孔的距离弯曲电阻脚可采纳卧式紧...
