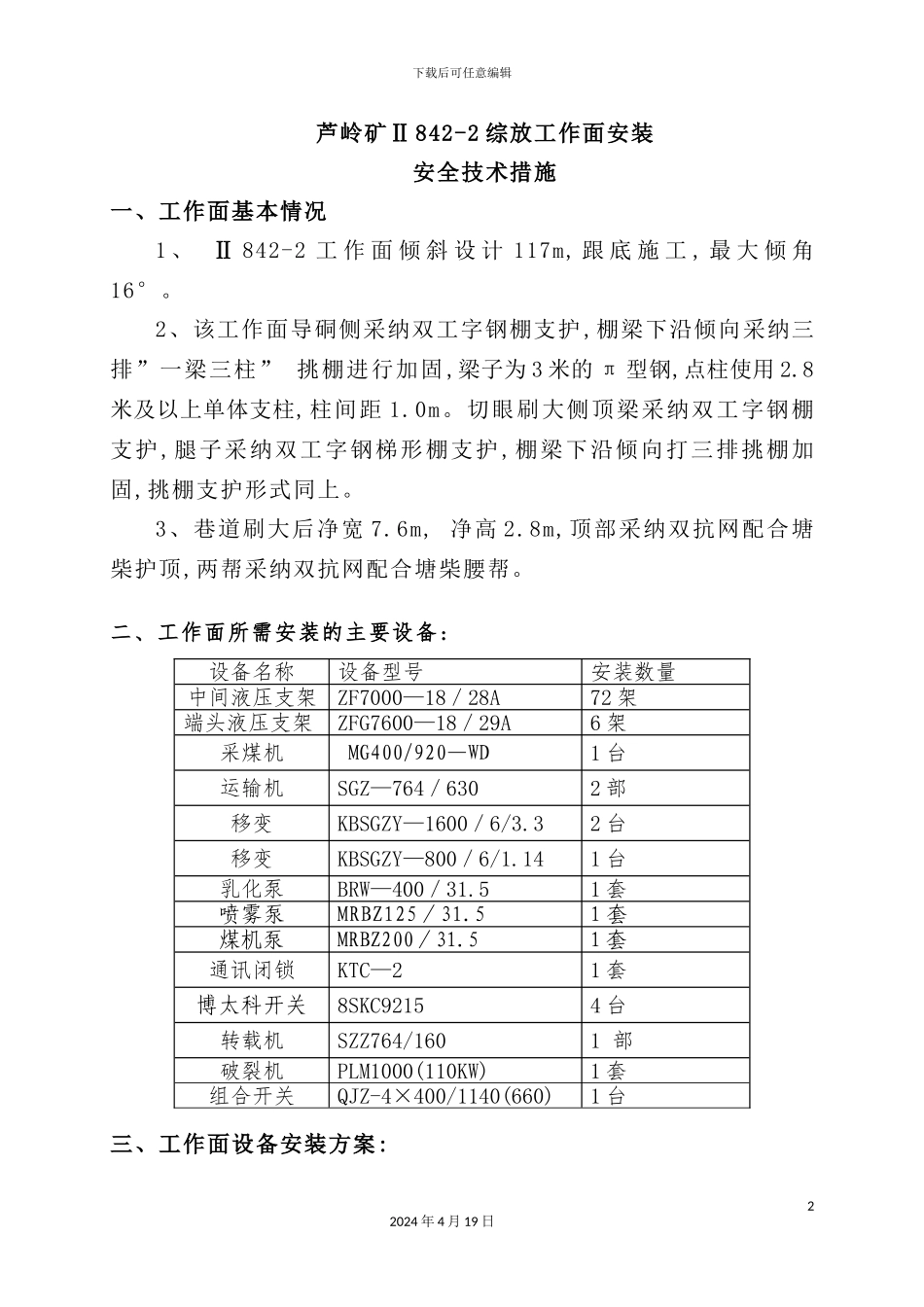

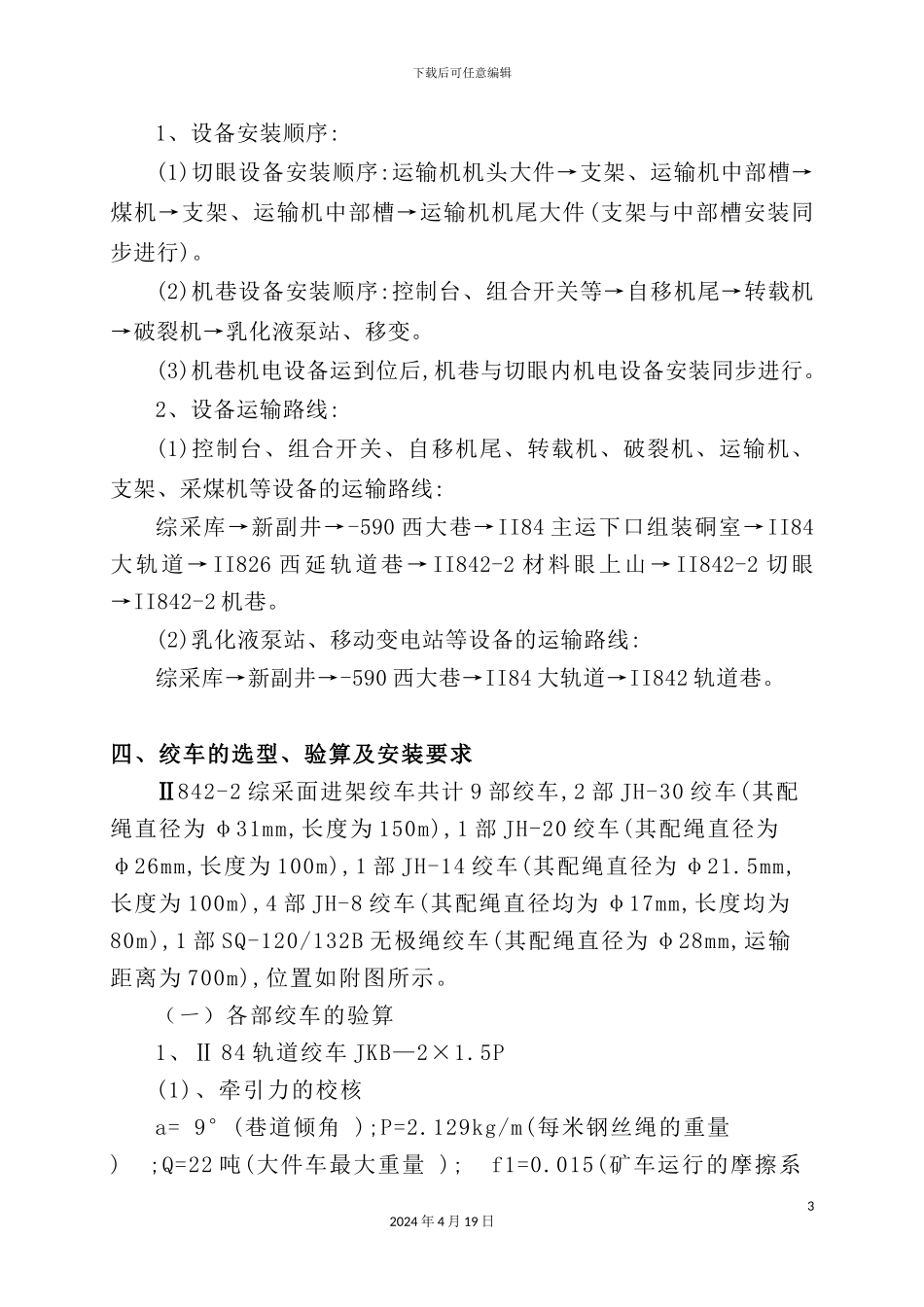

下载后可任意编辑综放工作面安装安全技术措施概论12024 年 4 月 19 日下载后可任意编辑芦岭矿Ⅱ 842-2 综放工作面安装安全技术措施一、工作面基本情况1 、 Ⅱ 842-2 工 作 面 倾 斜 设 计 117m, 跟 底 施 工 , 最 大 倾 角16°。2、该工作面导硐侧采纳双工字钢棚支护,棚梁下沿倾向采纳三排”一梁三柱” 挑棚进行加固,梁子为 3 米的 π 型钢,点柱使用 2.8米及以上单体支柱,柱间距 1.0m。切眼刷大侧顶梁采纳双工字钢棚支护,腿子采纳双工字钢梯形棚支护,棚梁下沿倾向打三排挑棚加固,挑棚支护形式同上。3、巷道刷大后净宽 7.6m, 净高 2.8m,顶部采纳双抗网配合塘柴护顶,两帮采纳双抗网配合塘柴腰帮。二、工作面所需安装的主要设备:设备名称设备型号安装数量中间液压支架ZF7000—18／28A72 架端头液压支架ZFG7600—18／29A6 架采煤机 MG400/920—WD 1 台运输机SGZ—764／630 2 部移变KBSGZY—1600／6/3.32 台移变KBSGZY—800／6/1.141 台乳化泵BRW—400／31.51 套喷雾泵MRBZ125／31.51 套煤机泵MRBZ200／31.51 套通讯闭锁KTC—21 套博太科开关8SKC92154 台转载机SZZ764/1601 部破裂机PLM1000(110KW)1 套组合开关QJZ-4×400/1140(660)1 台三、工作面设备安装方案:22024 年 4 月 19 日下载后可任意编辑1、设备安装顺序:(1)切眼设备安装顺序:运输机机头大件→支架、运输机中部槽→煤机→支架、运输机中部槽→运输机机尾大件(支架与中部槽安装同步进行)。(2)机巷设备安装顺序:控制台、组合开关等→自移机尾→转载机→破裂机→乳化液泵站、移变。(3)机巷机电设备运到位后,机巷与切眼内机电设备安装同步进行。2、设备运输路线:(1)控制台、组合开关、自移机尾、转载机、破裂机、运输机、支架、采煤机等设备的运输路线:综采库→新副井→-590 西大巷→II84 主运下口组装硐室→II84大轨道→II826 西延轨道巷→ II842-2 材料眼上山→ II842-2 切眼→II842-2 机巷。(2)乳化液泵站、移动变电站等设备的运输路线:综采库→新副井→-590 西大巷→II84 大轨道→II842 轨道巷。四、绞车的选型、验算及安装要求Ⅱ842-2 综采面进架绞车共计 9 部绞车,2 部 JH-30 绞车(其配绳直径为 φ31mm,长度为 150m),1 部 JH-20 绞车(其配绳直径为φ26mm,长度为 100m),1 部 JH-14 绞车(其配绳直径为 φ21.5mm,长度为 100m),4 部 JH-8 绞车(其配绳直径均为 φ17mm,长度均为80m),1 部 SQ-120/...
