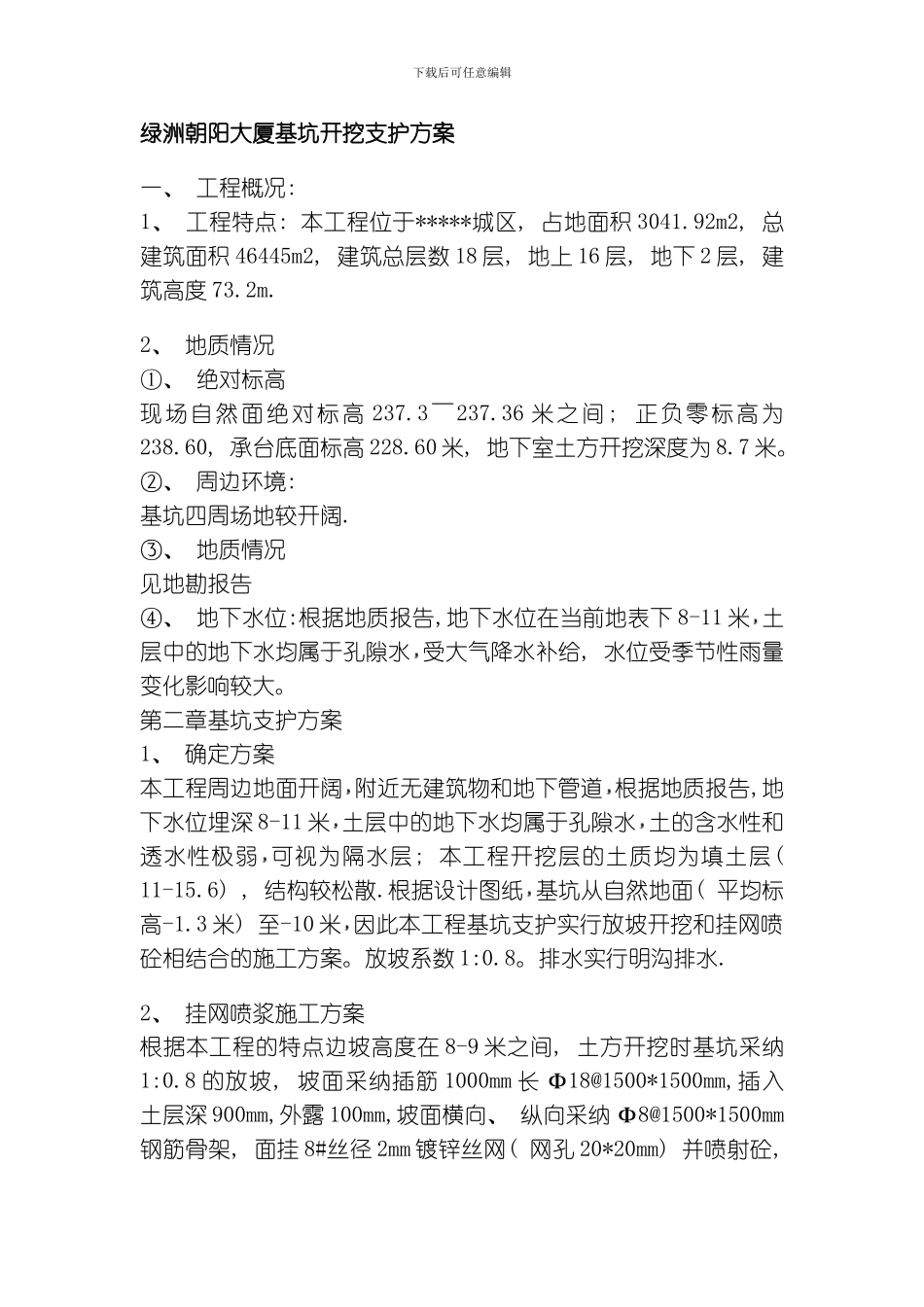

下载后可任意编辑绿洲朝阳大厦基坑开挖支护方案一、 工程概况: 1、 工程特点: 本工程位于*****城区, 占地面积 3041.92m2, 总建筑面积 46445m2, 建筑总层数 18 层, 地上 16 层, 地下 2 层, 建筑高度 73.2m.2、 地质情况①、 绝对标高现场自然面绝对标高 237.3～237.36 米之间; 正负零标高为238.60, 承台底面标高 228.60 米, 地下室土方开挖深度为 8.7 米。②、 周边环境:基坑四周场地较开阔.③、 地质情况见地勘报告④、 地下水位:根据地质报告,地下水位在当前地表下 8-11 米 土层中的地下水均属于孔隙水 受大气降水补给, 水位受季节性雨量变化影响较大。第二章基坑支护方案1、 确定方案本工程周边地面开阔 附近无建筑物和地下管道 根据地质报告,地下水位埋深 8-11 米 土层中的地下水均属于孔隙水 土的含水性和透水性极弱 可视为隔水层; 本工程开挖层的土质均为填土层( 11-15.6) , 结构较松散.根据设计图纸 基坑从自然地面( 平均标高-1.3 米) 至-10 米 因此本工程基坑支护实行放坡开挖和挂网喷砼相结合的施工方案。放坡系数 1:0.8。排水实行明沟排水.2、 挂网喷浆施工方案根据本工程的特点边坡高度在 8-9 米之间, 土方开挖时基坑采纳1:0.8 的放坡, 坡面采纳插筋 1000mm 长 Ф18@1500*1500mm,插入土层深 900mm,外露 100mm,坡面横向、 纵向采纳 Ф8@1500*1500mm钢筋骨架, 面挂 8#丝径 2mm 镀锌丝网( 网孔 20*20mm) 并喷射砼, 下载后可任意编辑其喷射压力为 0.3-0.5mPa.(砼标号为 C20), 厚为 60mm。A、 施工工艺搭设双排脚手架---边坡开挖后修坡----插筋及安装钢筋骨架----面挂镀锌钢丝网----喷细石砼( 养护) ----边坡周边设置排水沟B、 施工要求及技术措施1、先检查边坡的稳定性。2、搭设双排钢管架, 先把地面松土打夯两遍后安装脚手架, 脚手架底座采纳 300*300mm 木板作为垫板。防止脚手架在松土上下沉。脚手架立杆间距 1.5m, 架子宽度间距 1.2m。横杆高度为 1.8m,搭设高度应超过边坡顶 1.5m,搭设脚手架与边坡面楔紧, 脚手架外满挂安全防护网以确保安全。3、在机械开挖后应铺以修整坡面平整, 清除坡面上的尘土。4、施工插筋时( 钢筋骨架) 应尽量垂直于坡面锤击插筋。5、挂钢丝网时要确保有保护层。6、喷砼面层。① 采纳 PM3 空压机 1 台, HPE-6 砼喷射机一台套及砼搅拌机 350 一台。② 为防止土体和崩解, 钢筋骨架施工完毕后必须立...
