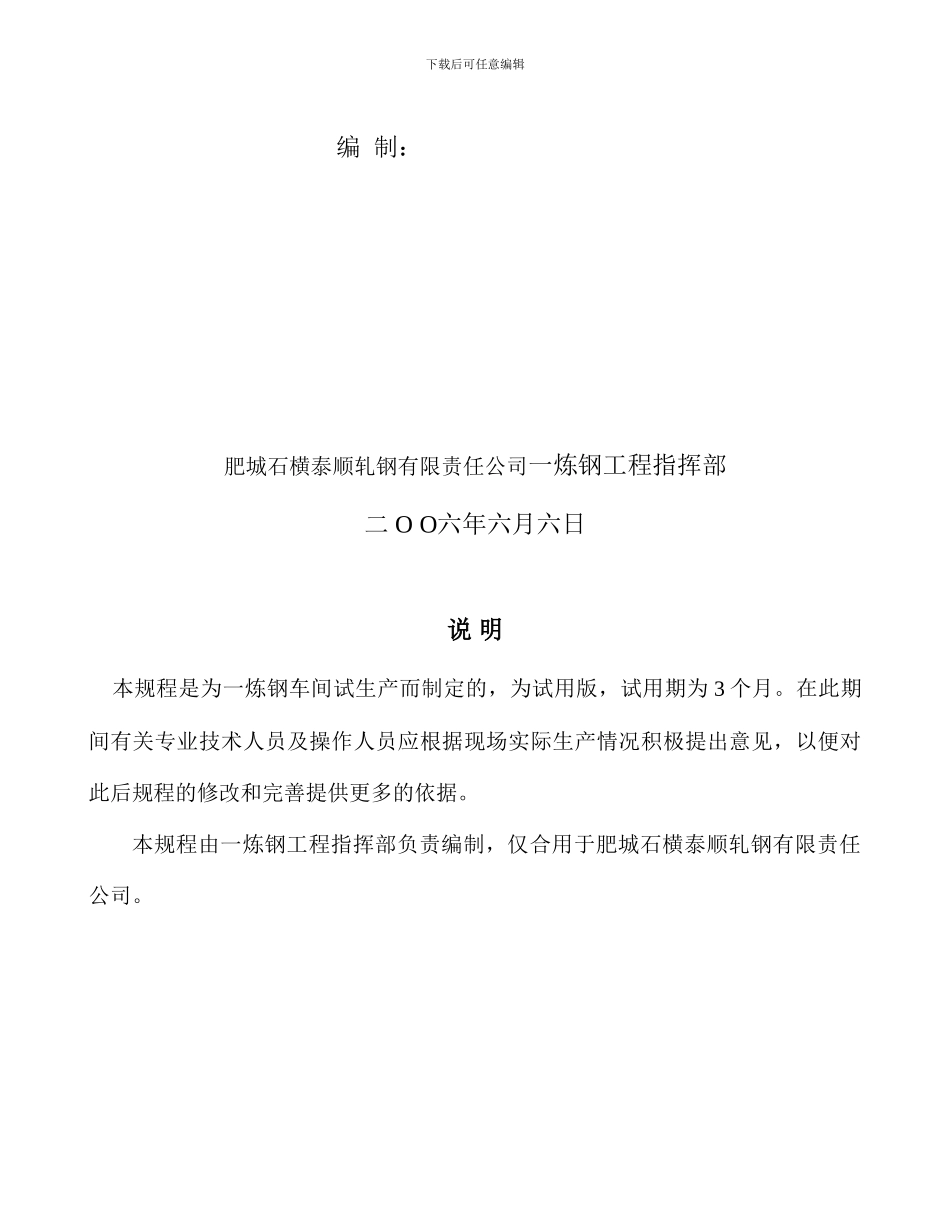

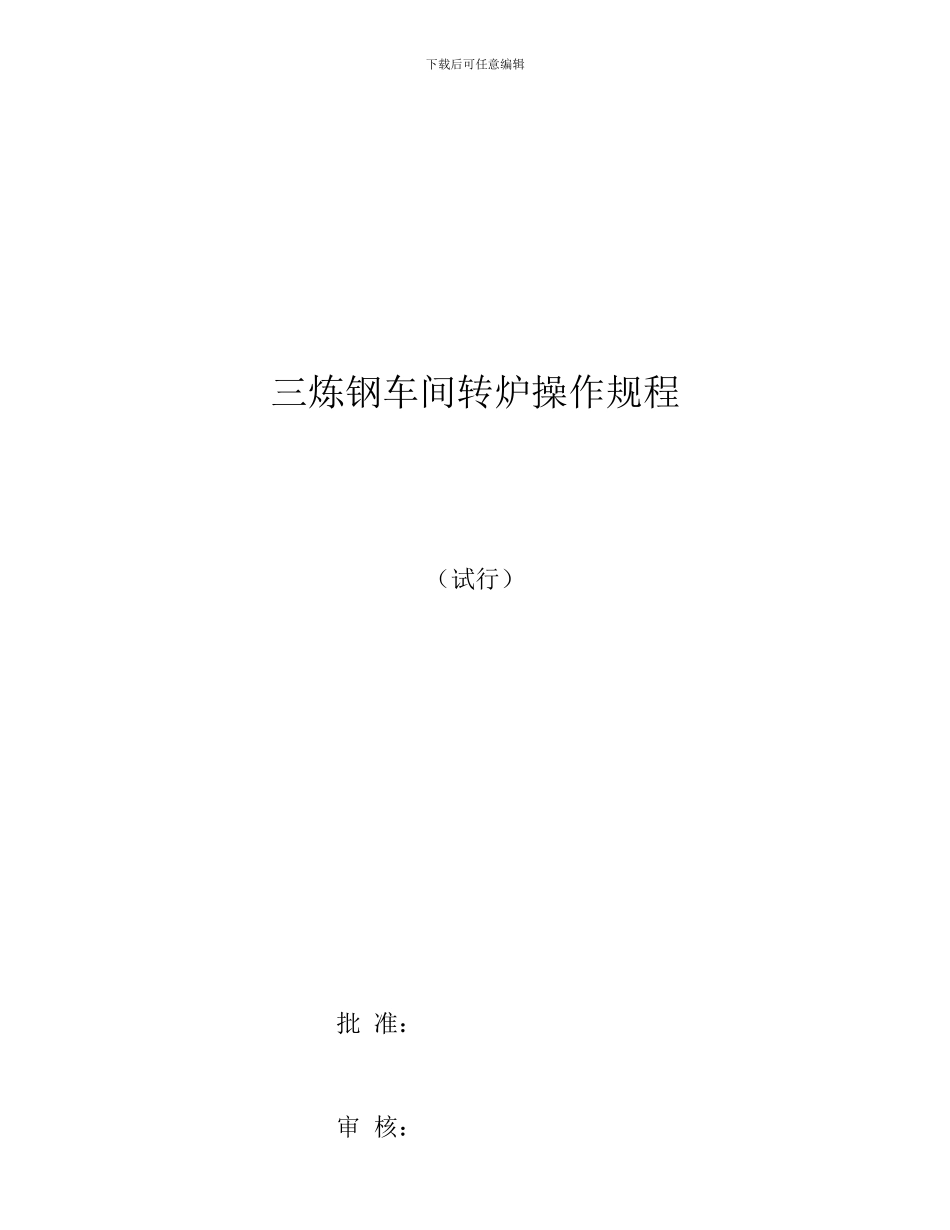

下载后可任意编辑 三炼钢车间转炉操作规程（试行）批 准：审 核：下载后可任意编辑编 制：肥城石横泰顺轧钢有限责任公司一炼钢工程指挥部二 O O六年六月六日说 明 本规程是为一炼钢车间试生产而制定的，为试用版，试用期为 3 个月。在此期间有关专业技术人员及操作人员应根据现场实际生产情况积极提出意见，以便对此后规程的修改和完善提供更多的依据。本规程由一炼钢工程指挥部负责编制，仅合用于肥城石横泰顺轧钢有限责任公司。下载后可任意编辑下载后可任意编辑一、系统说明：本操作规程重要涉及转炉本体部分的重要设备的电气控制，重要设备控制系统有钢水罐车、渣罐车、转炉倾动系统、氧枪系统、活动烟罩、润滑系统、炉前档火门、炉后档火门、散装料下料系统、汽化冷却系统等。其中各种设备的操作分为机旁箱操作、转炉主控室集中操作和上位机操作，具体作用分别为：1、机旁操作箱操作用于单体设备的调试及检修，各设备间无任何联琐。2、转炉主控室操作分为维修、手动及自动操作。转炉主控室维修操作用于各单体设备的启动停止操作，各设备间没有联琐；转炉主控室手动操作用于各单体设备的启动停止操作，各设备间只有必要的安全联琐；转炉主控室自动操作用于某一生产流程，该生产流程按一定的顺序自动地启动停止。二、电气设备的控制及操作1、钢水罐车钢水罐车在集中（即炉后操作台）无连锁，可点动前进、点动后退，在操作台和现场操作箱均可手动操作，但不允许同时操作，由在机旁控制箱上的转换开关切换。2、渣罐车钢水罐车在集中（即炉后操作台）无连锁，可点动前进、点动后退，在操作台和现场操作箱均可手动操作，但不允许同时操作，由在机旁控制箱上下载后可任意编辑的转换开关切换。3、转炉倾动装置转炉倾动采纳四台沟通变频器传动四台电机。操作地点为主控室、炉前、炉后，控制权归主控室：控制权设立在主控室内，炉前、炉后操作台操作完毕后，主控室将控制权收回。转炉倾动控制有如下的联锁：（1）、烟罩不处在上极限位置，转炉不能倾动；（2）、枪处在待吹点以下，转炉不能倾动；（3）、转炉倾动从任何位置转到 0 度均自动停止。（4）、停车必须抱闸，倾动时延时 0.5 秒打开抱闸，紧急停车直接关闭抱闸。（5）、快熔烧断及主回路、抱闸回路电源合闸；4、氧枪横移车的控制连锁（1）、氧枪不在换枪位(上极限位)时不允许氧枪横移;（2）、氧枪横移在备用位时不允许氧枪下降；（3）、氧枪定位装置电动缸在降下位时允许氧枪横移...
