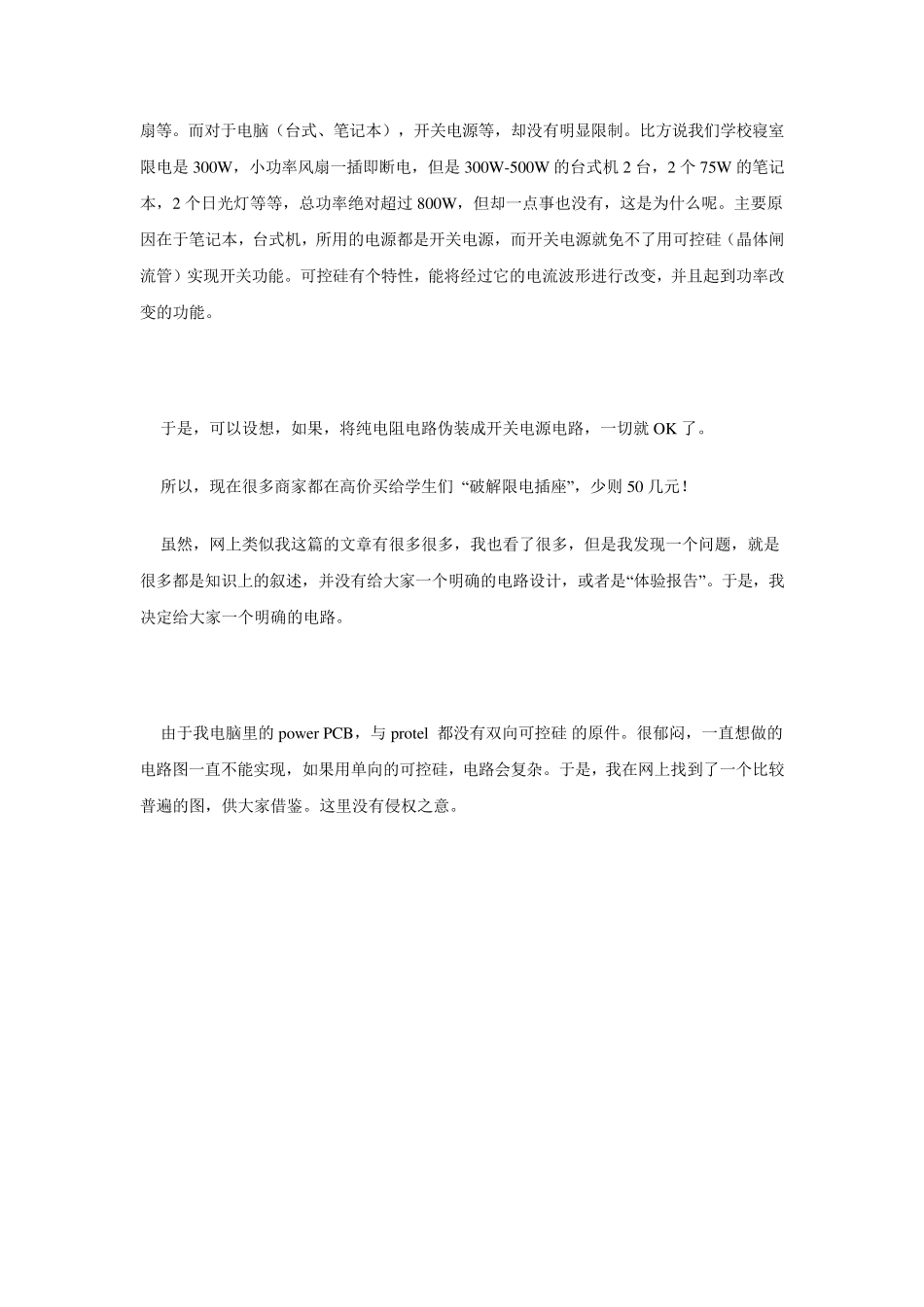

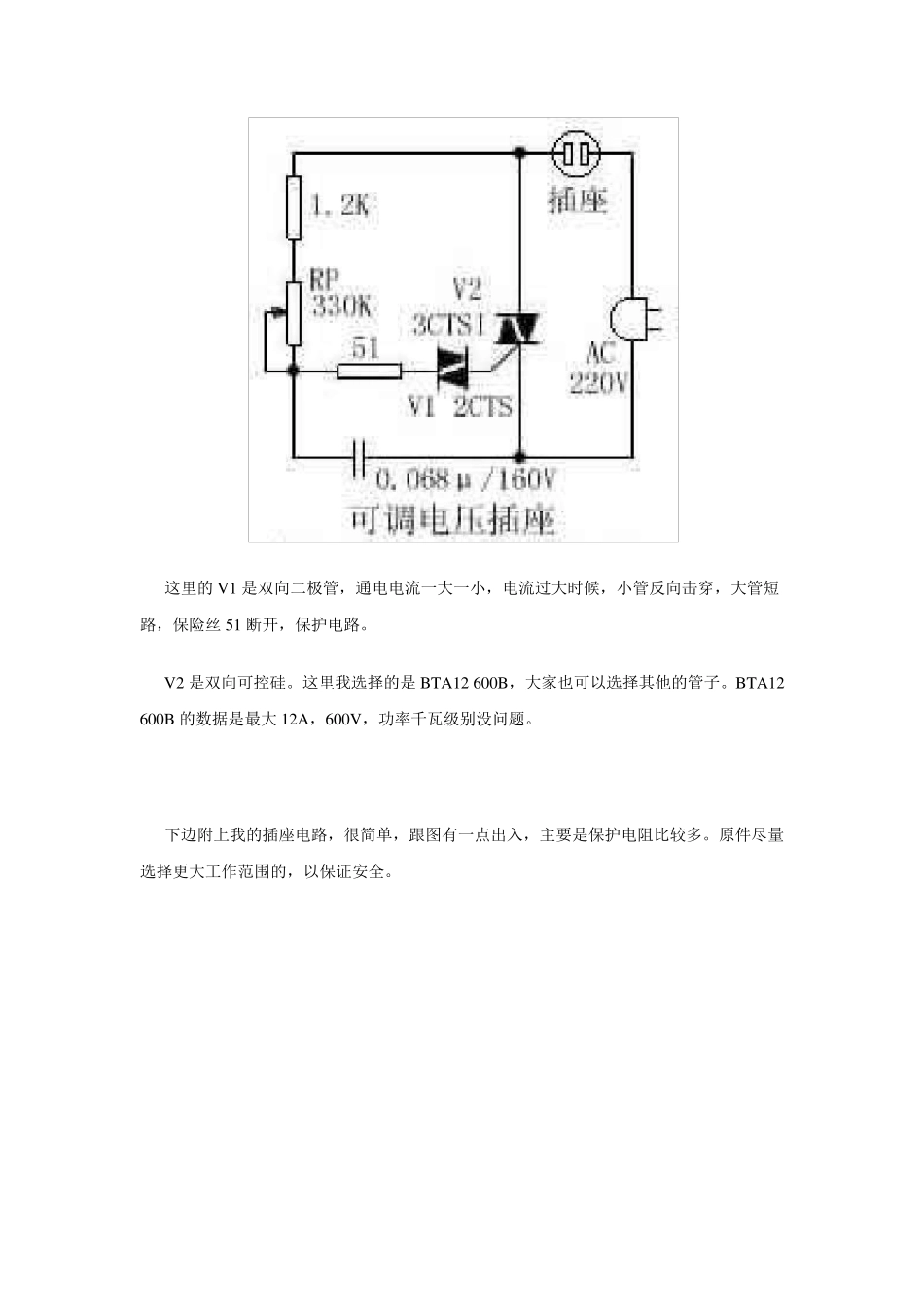

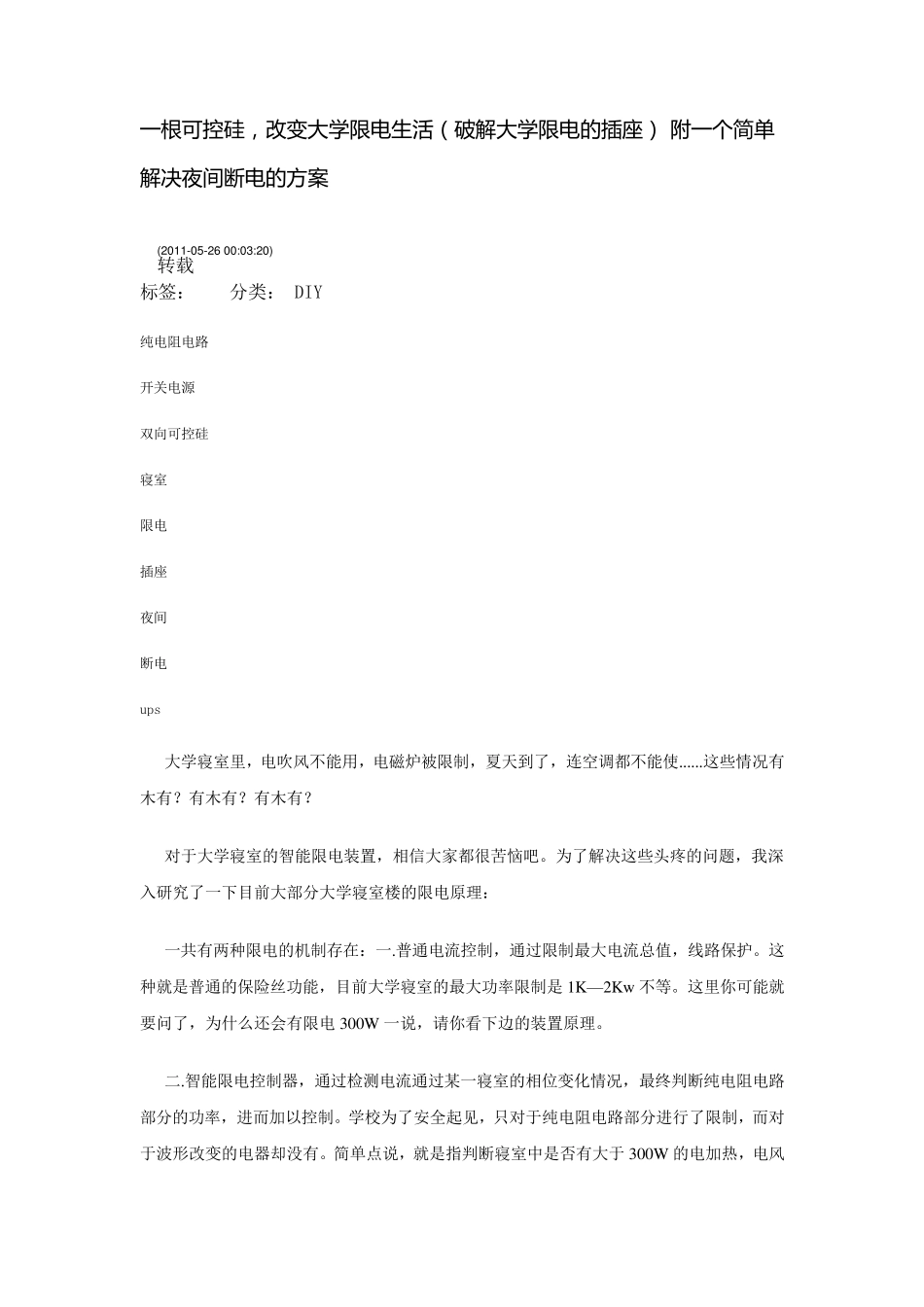

一根可控硅，改变大学限电生活（破解大学限电的插座） 附一个简单解决夜间断电的方案 (2011-05-26 00:03:20) 转载 标签： 纯电阻电路 开关电源 双向可控硅 寝室 限电 插座 夜间 断电 ups 分类： DIY 大学寝室里，电吹风不能用，电磁炉被限制，夏天到了，连空调都不能使......这些情况有木有？有木有？有木有？ 对于大学寝室的智能限电装置，相信大家都很苦恼吧。为了解决这些头疼的问题，我深入研究了一下目前大部分大学寝室楼的限电原理： 一共有两种限电的机制存在：一.普通电流控制，通过限制最大电流总值，线路保护。这种就是普通的保险丝功能，目前大学寝室的最大功率限制是 1K—2Kw不等。这里你可能就要问了，为什么还会有限电300W 一说，请你看下边的装置原理。 二.智能限电控制器，通过检测电流通过某一寝室的相位变化情况，最终判断纯电阻电路部分的功率，进而加以控制。学校为了安全起见，只对于纯电阻电路部分进行了限制，而对于波形改变的电器却没有。简单点说，就是指判断寝室中是否有大于300W 的电加热，电风扇等。而对于电脑（台式、笔记本），开关电源等，却没有明显限制。比方说我们学校寝室限电是 300W，小功率风扇一插即断电，但是 300W-500W 的台式机 2 台，2 个 75W 的笔记本，2 个日光灯等等，总功率绝对超过 800W，但却一点事也没有，这是为什么呢。主要原因在于笔记本，台式机，所用的电源都是开关电源，而开关电源就免不了用可控硅（晶体闸流管）实现开关功能。可控硅有个特性，能将经过它的电流波形进行改变，并且起到功率改变的功能。 于是，可以设想，如果，将纯电阻电路伪装成开关电源电路，一切就 OK 了。 所以，现在很多商家都在高价买给学生们 “破解限电插座”，少则 50 几元！ 虽然，网上类似我这篇的文章有很多很多，我也看了很多，但是我发现一个问题，就是很多都是知识上的叙述，并没有给大家一个明确的电路设计，或者是“体验报告”。于是，我决定给大家一个明确的电路。 由于我电脑里的 pow er PCB，与 protel 都没有双向可控硅 的原件。很郁闷，一直想做的电路图一直不能实现，如果用单向的可控硅，电路会复杂。于是，我在网上找到了一个比较普遍的图，供大家借鉴。这里没有侵权之意。 这里的V1 是双向二极管，通电电流一大一小，电流过大时候，小管反向击穿，大管短路，保险丝51 断开，保护电路。 V2 是双向可控硅。这里我选择的是BTA12 600B，大...
