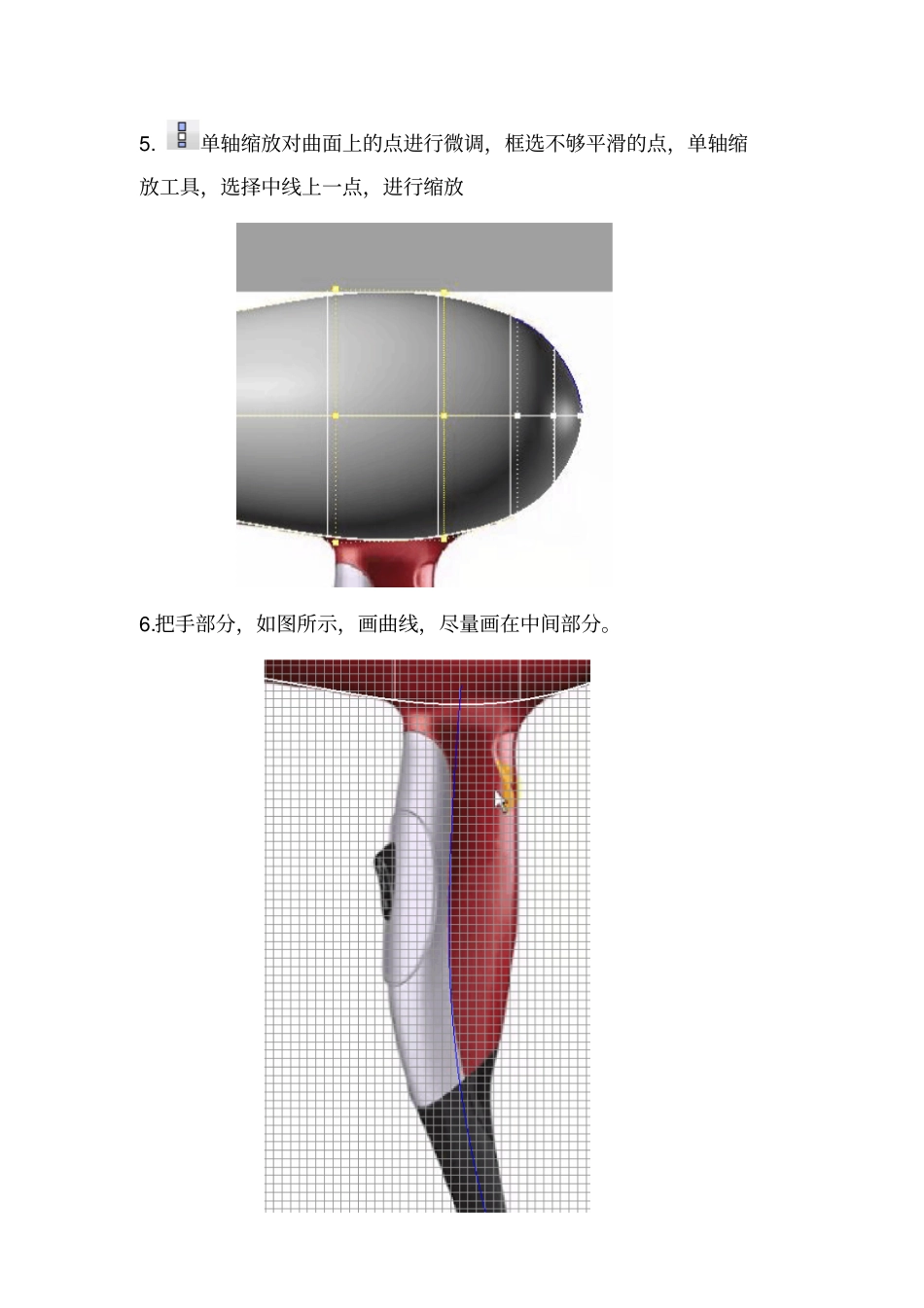

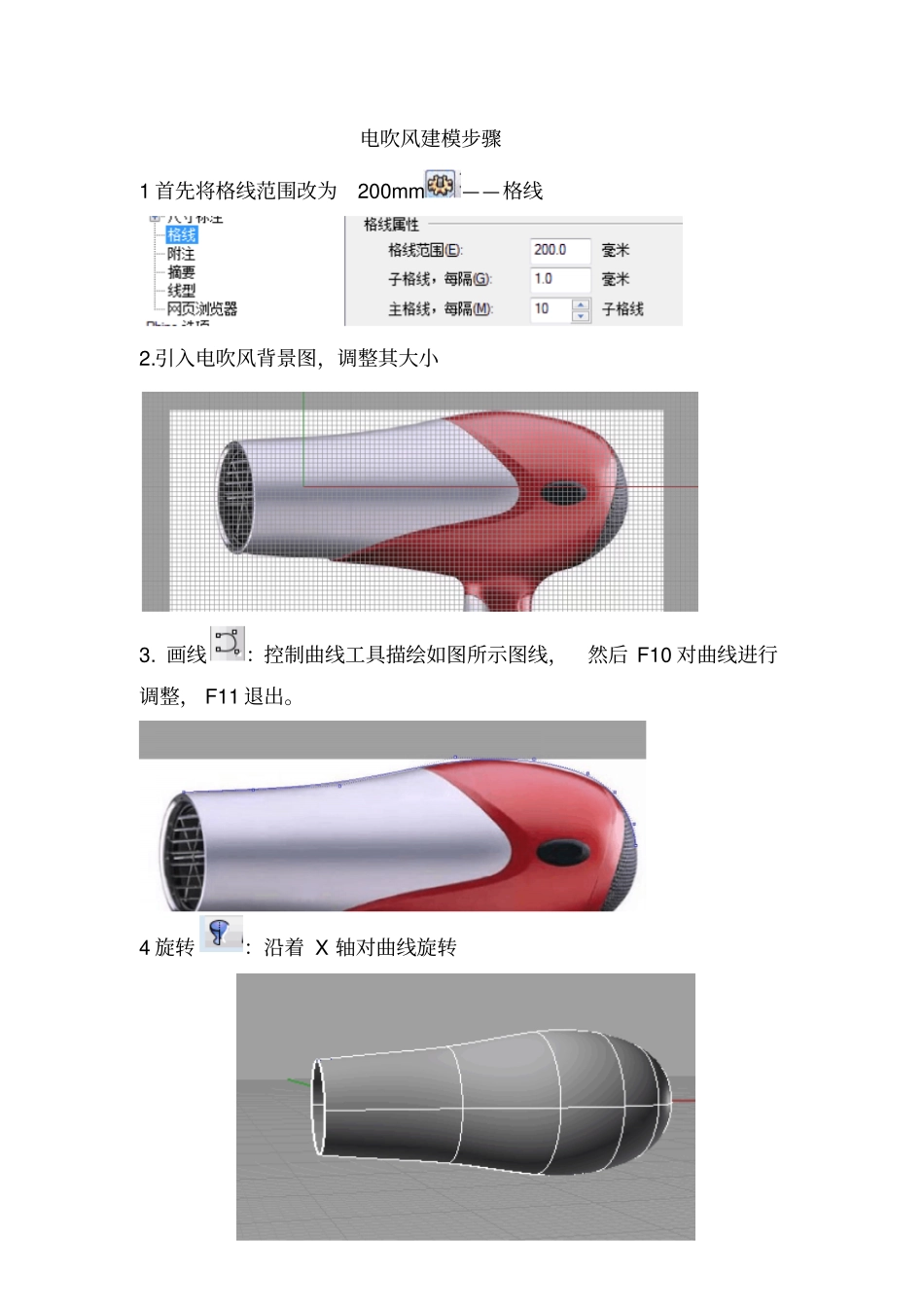

电吹风建模步骤1 首先将格线范围改为200mm——格线2.引入电吹风背景图,调整其大小3. 画线:控制曲线工具描绘如图所示图线,然后 F10 对曲线进行调整, F11 退出。4 旋转:沿着 X 轴对曲线旋转5. 单轴缩放对曲面上的点进行微调,框选不够平滑的点,单轴缩放工具,选择中线上一点,进行缩放6.把手部分,如图所示,画曲线,尽量画在中间部分。7 圆管工具(半径不固定的圆管,需要自己对照图去选择距离)8.调整圆管,使它与图尽量符合。炸开,把圆管的上下盖去掉,然后——,改变命令栏方向,点方向,变成 v 向原来的改变后——改变后的然后用鼠标剪掉一些我们不需要的线9.F10 调整把手首先在 front 面上调节,单轴缩放工具再到 right 面单轴缩放调节11.画如图所示曲线12 分割:用这两条线将风机主体分开删掉中间条形面13.选择前半部分 , ——(缩回修剪曲面),选择如图所示点,单轴缩放经过调整后的前面的效果14.调整后部分曲面。先用缩回曲线控制点,然后调整如图所示的点15 ——混接工具:选择两个面边缘16.混接后的曲面与尾部的变合并,改变颜色,选择后半部分,属性——材质——基本如图17.做椭圆球体在把手上方如图18.分割工具,分割后删除的效果如图19.混接曲面工具,选择上图挖空部分的边缘,合并20.做如图所示曲线21.分割:用后面的那条线分割曲面22. 曲面偏移——,偏移距离 0.5 选择曲面——曲面偏移——输入距离(如果箭头向外, 需要点命令栏的全部反转)23.混接曲面24.画线24 分割将把手分成快然后,使用与图相近的颜色25 头内部,画线,旋转
