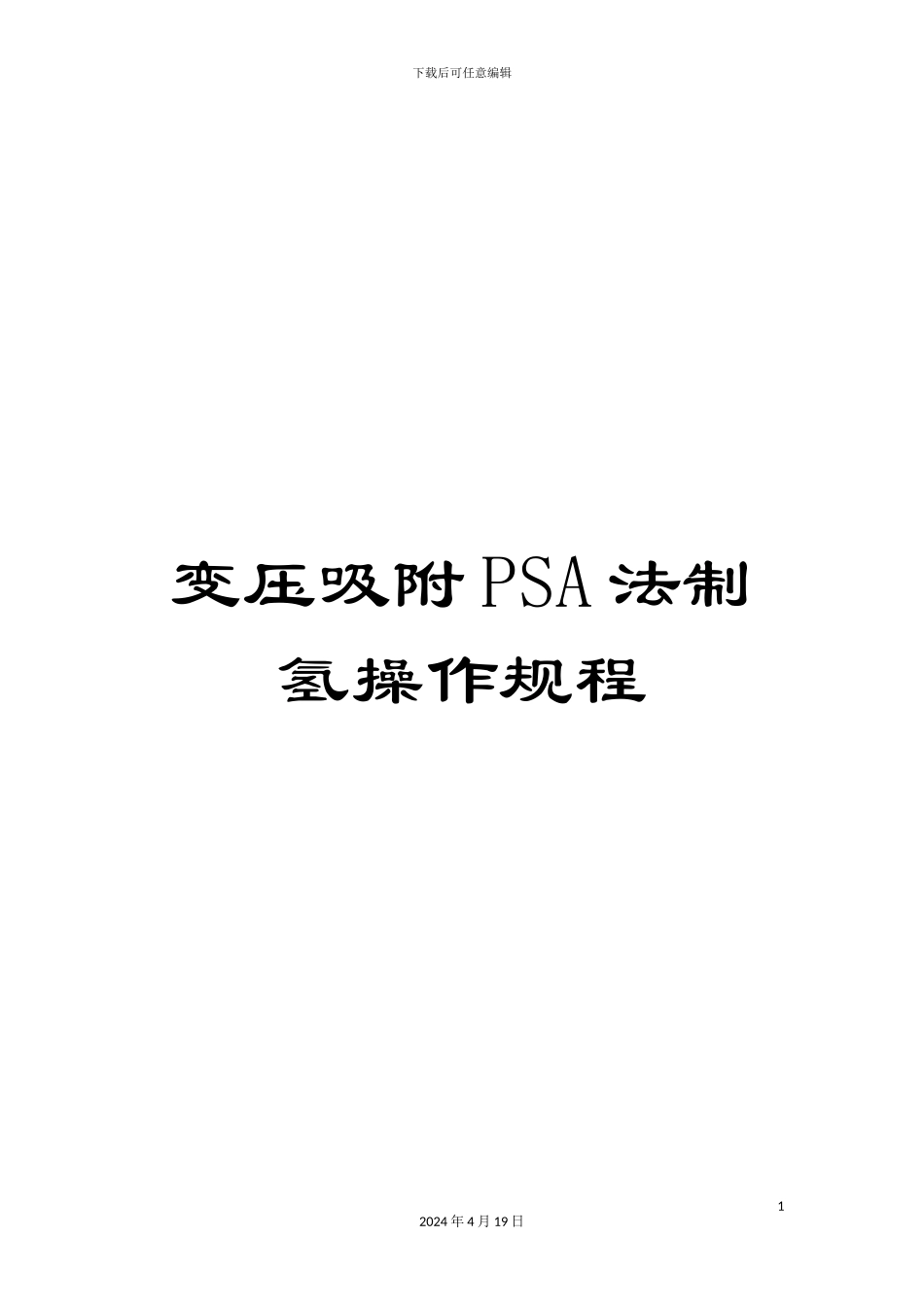

变压吸附PSA法制氢操作规程

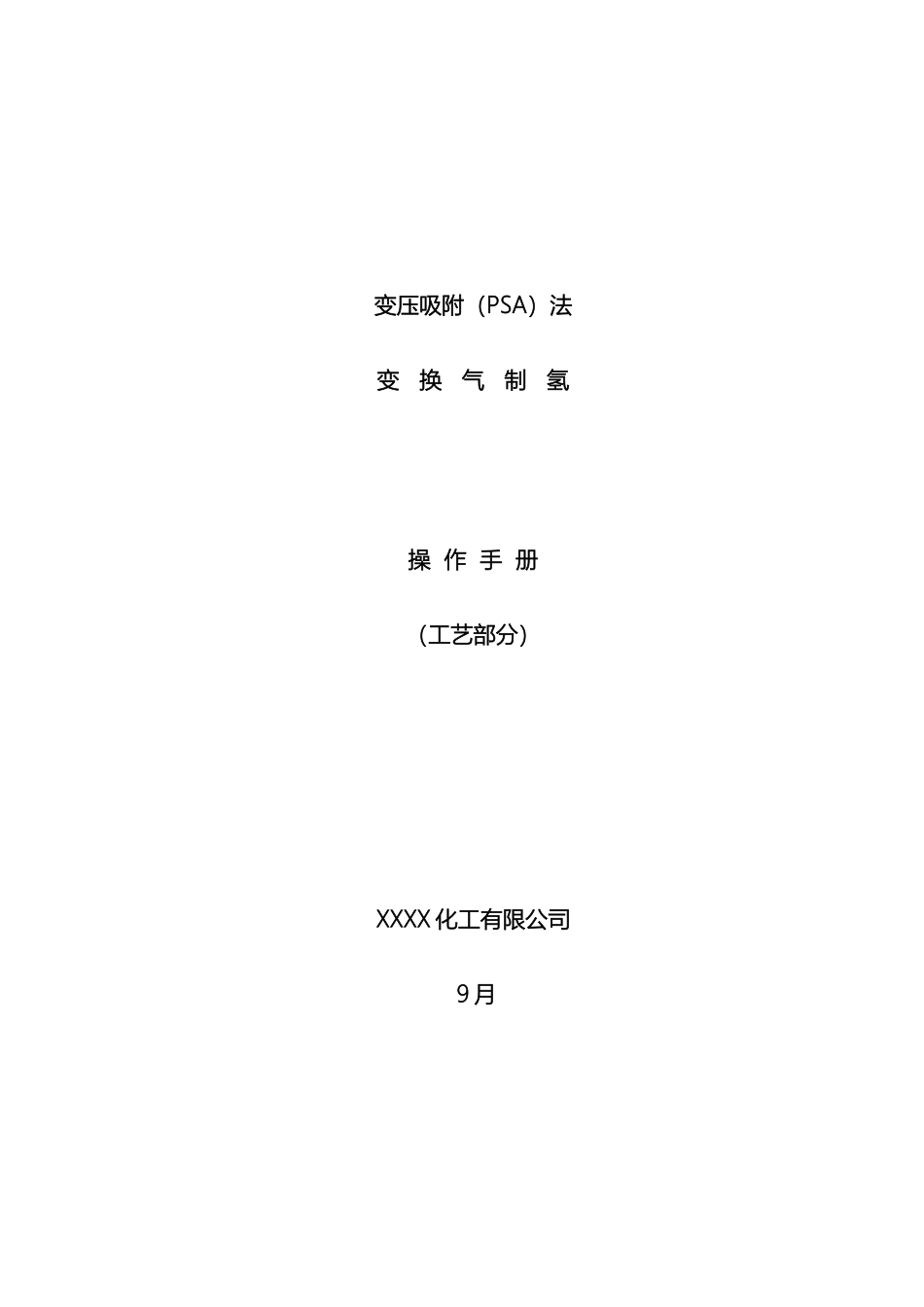

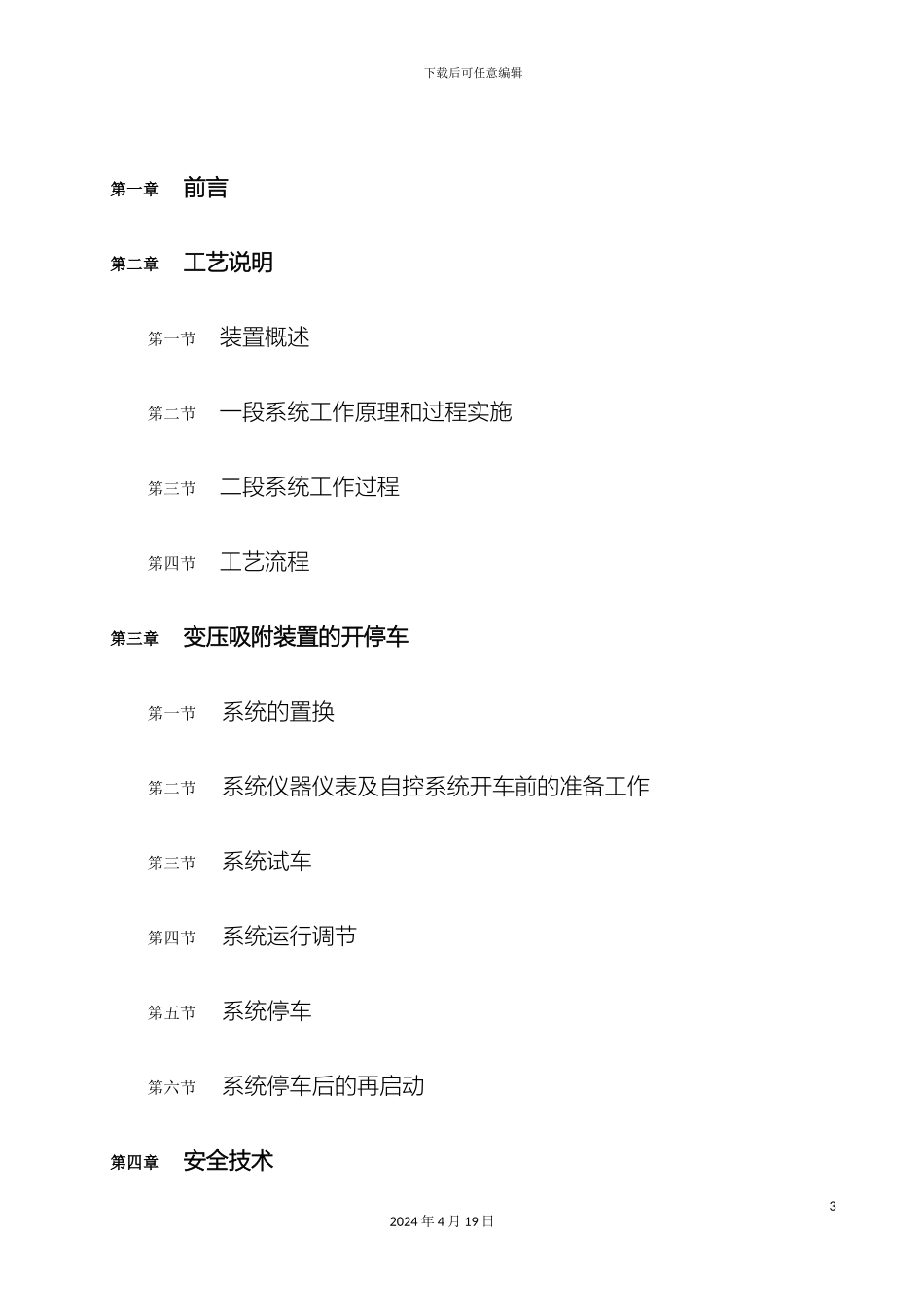

下载后可任意编辑变压吸附 PSA 法制氢操作规程12024 年 4 月 19 日变压吸附（PSA）法变 换 气 制 氢操 作 手 册（工艺部分）XXXX 化工有限公司 9 月下载后可任意编辑第一章前言第二章工艺说明第一节装置概述第二节一段系统工作原理和过程实施第三节二段系统工作过程第四节工艺流程第三章变压吸附装置的开停车第一节系统的置换第二节系统仪器仪表及自控系统开车前的准备工作第三节系统试车第四节系统运行调节第五节系统停车第六节系统停车后的再启动第四章安全技术32024 年 4 月 19 日下载后可任意编辑第一节概述第二节本装置有害物质对人体的危害及预防措施第三节装置的安全设施第四节氢气系统运行安全要点第五节消防第六节安全生产基本注意事项第五章安全规程42024 年 4 月 19 日下载后可任意编辑第一章 前 言 本装置是采纳两段法变压吸附（Pressure Swing Adsorption 简称PSA）工艺分离原料气，获得合格的二氧化碳及产品氢气。其中一段将原料气中二氧化碳分离提浓（≥98.5%）后送往下工段，脱除部分二氧化碳后的中间气再经二段完全脱除 CO2 及其它杂质气体，使产品氢气中 H2含量≥99.9%。装置设计参数如下：原料气组成（V）： H2 N2 CO2 CO CH4 41～43% 0.5～2% 55～60% 0.5～2% ～1.0% 处理能力： 4500Nm3/h中间气 CO2含量： 10%（V）产品氢气中 H2含量： ≥99.9%52024 年 4 月 19 日下载后可任意编辑产品气 CO2浓度： ≥98.5%吸附压力：一段 0.72～0.977 MPa（G） 二段 0.7～0.957 MPa（G）吸附温度： ≤40 ℃本装置为吹扫解吸 PSA 脱碳工艺，就本工艺特点而言，氢气中杂质含量越低，氢气等气体回收率就越低。因此操作中不应单纯追求氢气的纯度，而应视实际需要，控制适当纯度，以获较高的经济效益。在启动和运转这套装置前，要求操作人员透彻地阅读这份操作手册，因为不适当的操作会导致运行性能低劣和吸附剂损坏。本手册中所涉及压力均为表压，组成浓度均为体积百分数，以下不再专门标注。62024 年 4 月 19 日下载后可任意编辑第二章 工艺说明第一节 装置概述本装置由两个系统组成，即一段和二段。一段采纳 12 个吸附塔 1 塔同时吸附 8 次均压吹扫工艺，二段采纳 4 个吸附塔 1 塔同时吸附 1 次均压 2次吹扫工艺，其示意图如图 1-1 所示。 图 1-1 工艺方块示意图72024 年 4 月 19 日一段装置原料气二 段 装产品氢逆放气、吹产品二氧化...
