变配电室接地干线敷设工程施工工艺标准

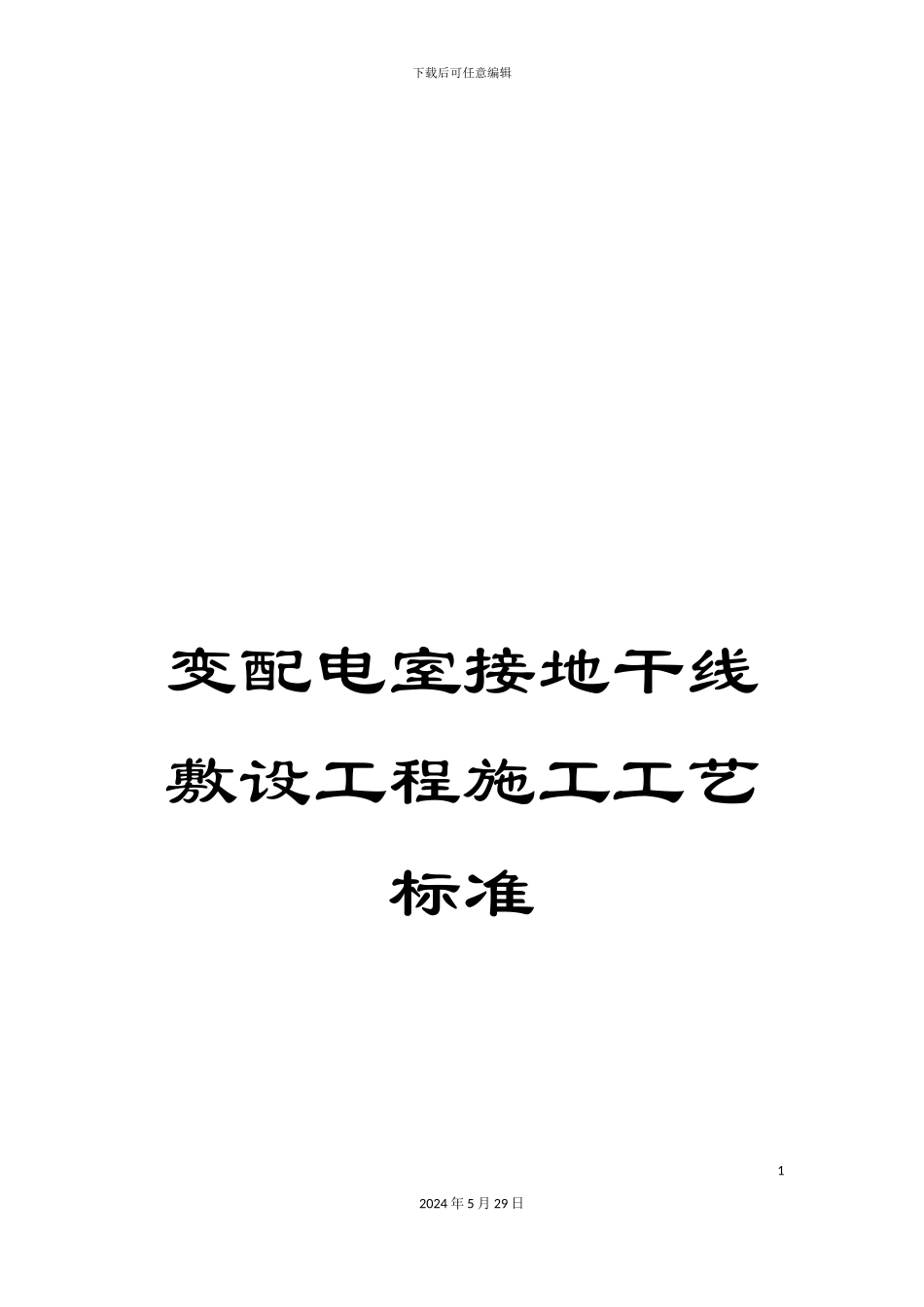

变配电室接地干线敷设工程施工工艺标准_第1页
1/13
变配电室接地干线敷设工程施工工艺标准_第2页
2/13

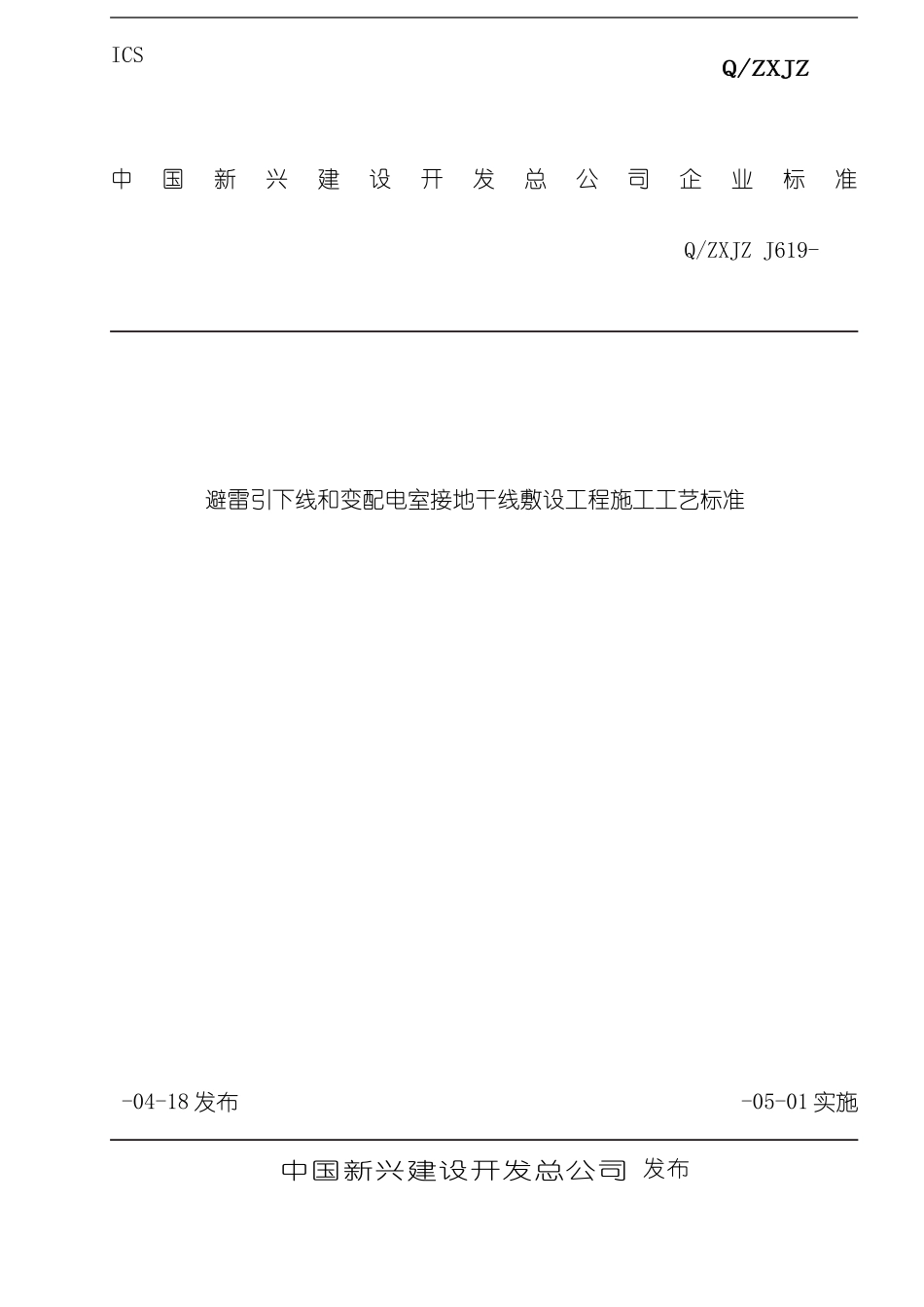

变配电室接地干线敷设工程施工工艺标准_第3页
3/13
下载后可任意编辑变配电室接地干线敷设工程施工工艺标准12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日ICS中国新兴建设开发总公司企业标准Q/ZXJZQ/ZXJZ J619- 避雷引下线和变配电室接地干线敷设工程施工工艺标准 -04-18 发布 -05-01 实施中国新兴建设开发总公司 发布下载后可任意编辑目 次1 适用范围.....................................................12 引用标准.....................................................13 施工准备.....................................................14 操作工艺.....................................................15 质量控制.....................................................36 质量标准.....................................................47 成品保护.....................................................5I2024 年 5 月 29 日下载后可任意编辑避雷引下线和变配电室接地干线敷设工程施工工艺标准1 适用范围本工艺标准适用于建筑物避雷接地引下线和变配电室接地干线安装工程。2 引用标准建筑电气工程施工质量验收法律规范 GB50303- 3 施工准备3.1 所用材料的质量、技术性能必须符合设计要求和施工法律规范的规定。3.2 镀锌钢材有扁钢、圆钢等,使用时应采纳热镀锌材料,规格应符合设计规定。产品应有材质检验证明及产品出厂合格证。3.3 辅料有螺栓、垫圈、弹簧垫圈、支架、电焊条、预埋铁件、小线、水泥、砂子、塑料管、黄油漆、绿油漆、防腐漆、银粉漆等。3.4 作业条件3.4.1 避雷引下线暗敷设作业条件:3.4.1.1 利用主筋作引下线时,墙、柱钢筋已绑扎完。3.4.1.2 建筑物(或构筑物)有脚手架或爬梯达到能上人操作的条件。3.4.2 避雷引下线明敷设作业条件:3.4.2.1 支架安装完毕。3.4.2.2 建筑物(或构筑物)有脚手架或爬梯达到能上人操作的条件。3.4.2.3 土建外装修完毕。3.4.3 接地干线作业条件:3.4.3.1 支架安装完毕。3.4.3.2 保护管已预埋。12024 年 5 月 29 日下载后可任意编辑3.4.3.3 土建抹灰完毕。3.4.4 支架安装作业条件:3.4.4.1 各种支架已运到现场。3.4.4.2 结构工程已经完成。3.4.4.3 室外必须有脚手架或爬梯。3.5 主要机具:常见电工工具、钢锯、锯条、电焊机、电焊工具、压力案子、电锤、冲击钻等。4 操作工艺4.1 避雷引下线安装工艺流程:测量弹线定位(明)→支架安装→避雷引下线敷设固定→避雷引下线连...
