合成塔检修方案样本

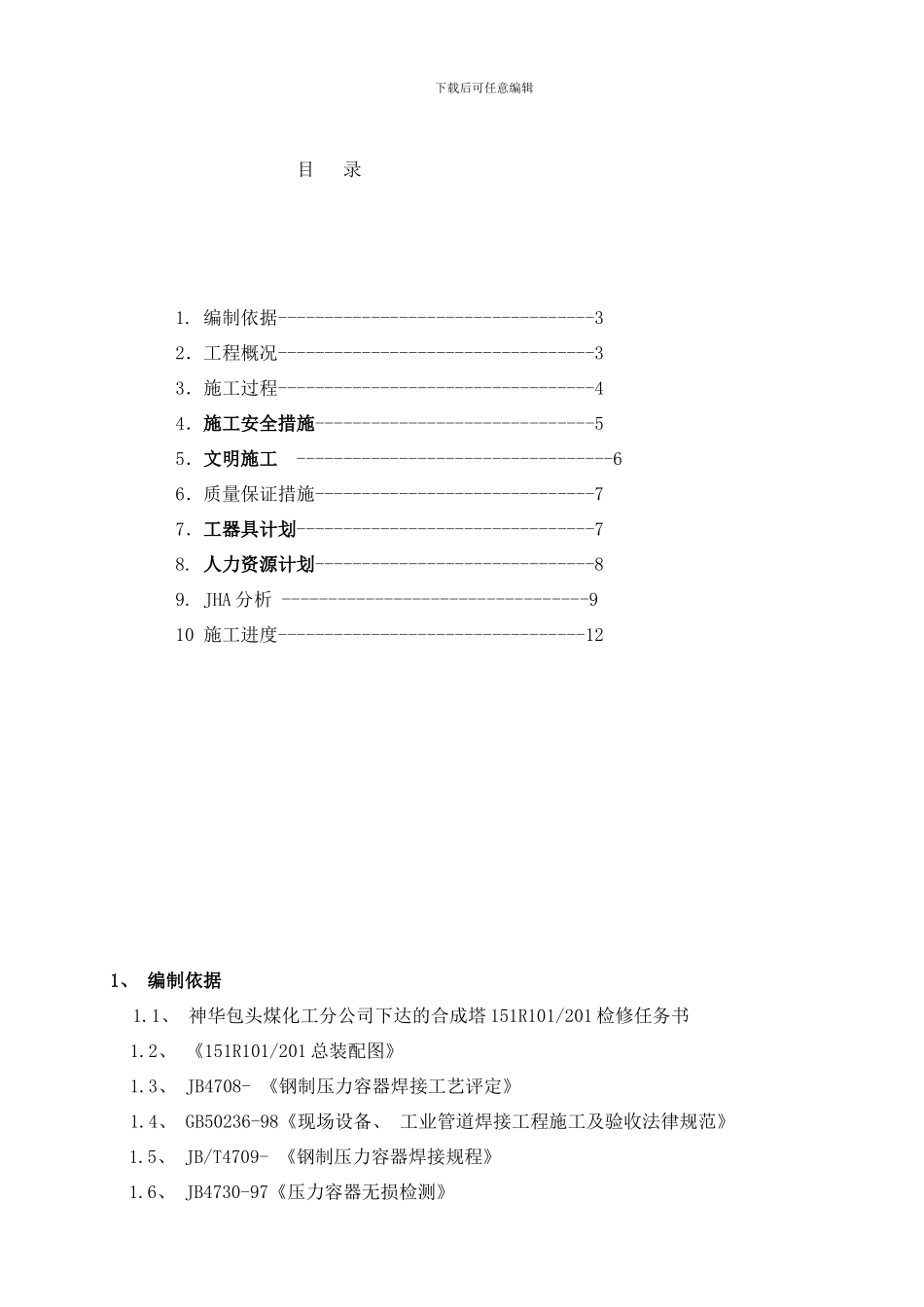

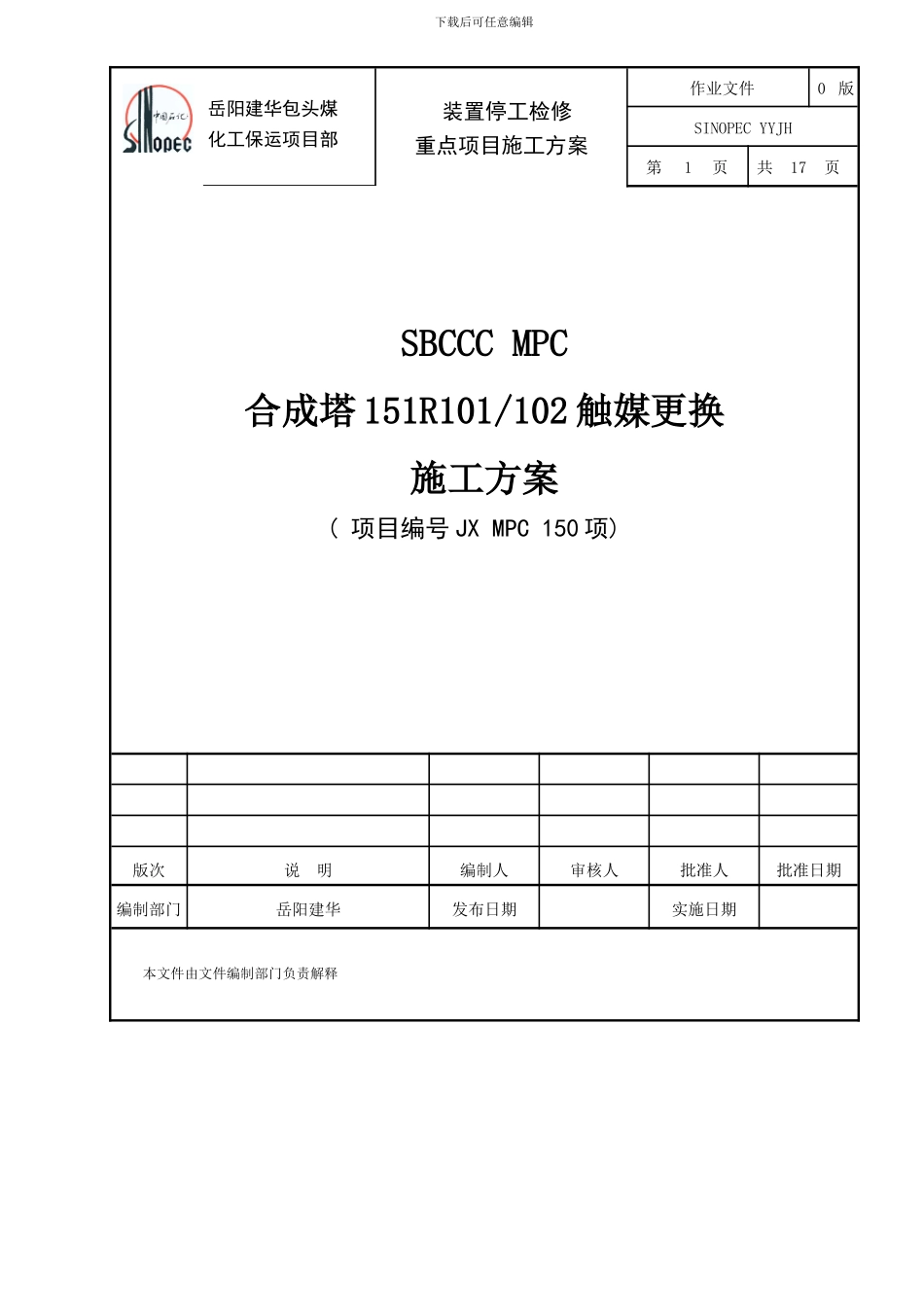

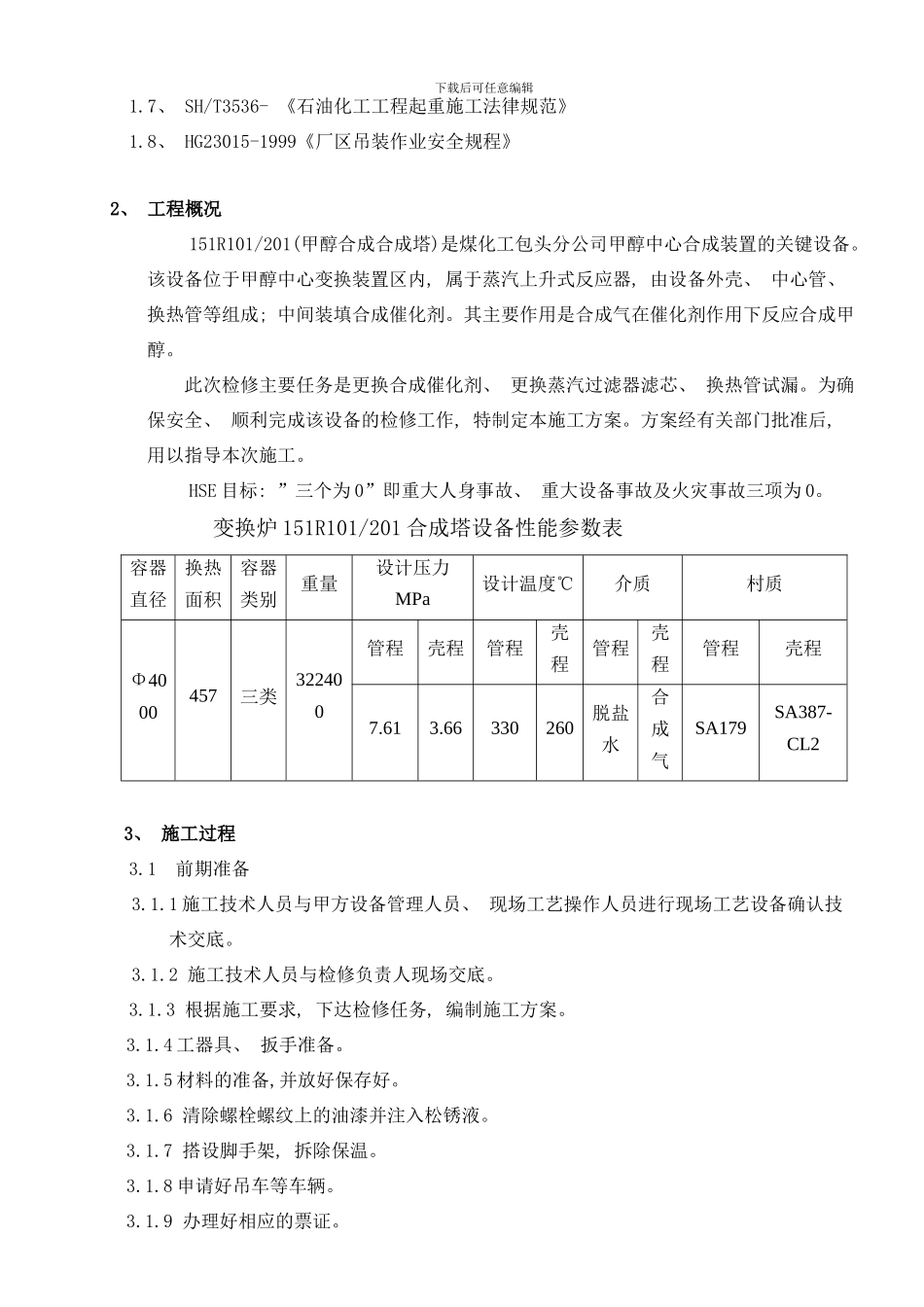

下载后可任意编辑 岳阳建华包头煤 化工保运项目部 装置停工检修重点项目施工方案作业文件0 版SINOPEC YYJH第1页共17页SBCCC MPC合成塔 151R101/102 触媒更换施工方案 ( 项目编号 JX MPC 150 项) 版次说 明编制人审核人批准人批准日期编制部门岳阳建华发布日期实施日期本文件由文件编制部门负责解释下载后可任意编辑 目 录 1. 编制依据----------------------------------3 2．工程概况----------------------------------3 3．施工过程----------------------------------4 4．施工安全措施------------------------------5 5．文明施工 ----------------------------------6 6．质量保证措施------------------------------7 7．工器具计划--------------------------------7 8. 人力资源计划------------------------------8 9. JHA 分析 ---------------------------------9 10 施工进度---------------------------------121、 编制依据1.1、 神华包头煤化工分公司下达的合成塔 151R101/201 检修任务书1.2、 《151R101/201 总装配图》1.3、 JB4708- 《钢制压力容器焊接工艺评定》1.4、 GB50236-98《现场设备、 工业管道焊接工程施工及验收法律规范》1.5、 JB/T4709- 《钢制压力容器焊接规程》1.6、 JB4730-97《压力容器无损检测》下载后可任意编辑1.7、 SH/T3536- 《石油化工工程起重施工法律规范》1.8、 HG23015-1999《厂区吊装作业安全规程》2、 工程概况151R101/201(甲醇合成合成塔)是煤化工包头分公司甲醇中心合成装置的关键设备。该设备位于甲醇中心变换装置区内, 属于蒸汽上升式反应器, 由设备外壳、 中心管、 换热管等组成; 中间装填合成催化剂。其主要作用是合成气在催化剂作用下反应合成甲醇。此次检修主要任务是更换合成催化剂、 更换蒸汽过滤器滤芯、 换热管试漏。为确保安全、 顺利完成该设备的检修工作, 特制定本施工方案。方案经有关部门批准后, 用以指导本次施工。HSE 目标: ”三个为 0”即重大人身事故、 重大设备事故及火灾事故三项为 0。变换炉 151R101/201 合成塔设备性能参数表容器直径换热面积容器类别重量设计压力MPa设计温度℃介质村质Φ4000457三类322400管程壳程管程壳程管程壳程管程壳程7.613.66330260脱盐水合成气SA179SA387-CL23、 施工过程3.1 前期准备3.1.1 施工技术人员与甲方设备管理人员、 现场工艺操作人员进行现场工艺设备确认...
