化学锚栓计算(31041)VIP免费

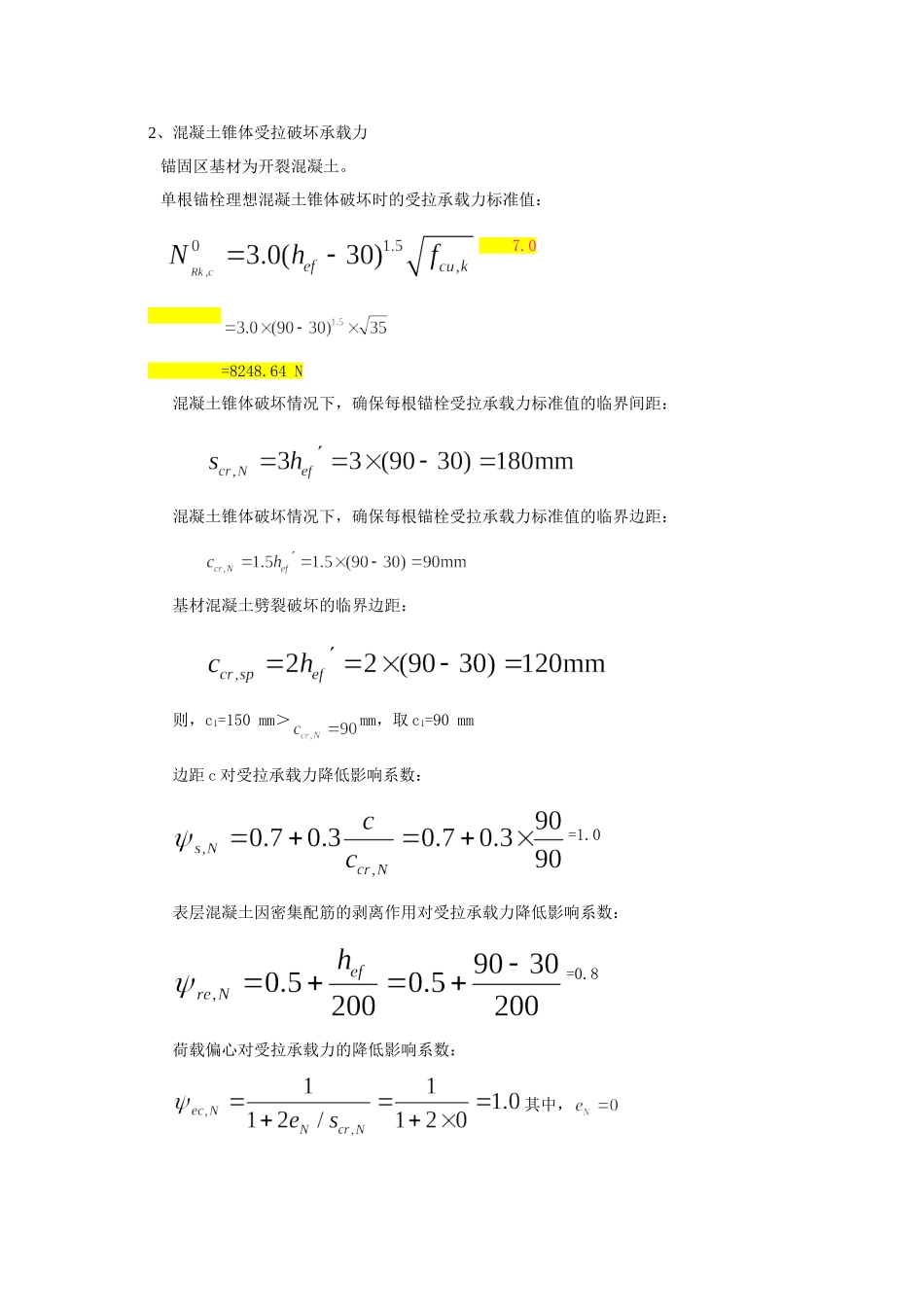

化学锚栓计算：采用四个5.6级斯泰NG-M12×110粘接型（化学）锚栓后锚固，hef=110mm，AS=58mm2，fu=500N/mm2，fy=300N/mm2。荷载大小：N=5.544KNV=2.074KNM=2.074×0.08=0.166KN·m一、锚栓内力分析1、受力最大锚栓的拉力设计值因为=556N＞0故，群锚中受力最大锚栓的拉力设计值：=2216N2、承受剪力最大锚栓的剪力设计值化学锚栓有效锚固深度：=-30=60mm锚栓与混凝土基材边缘的距离c=150mm＜10=10×60=600mm，因此四个锚栓中只有部分锚栓承受剪切荷载。承受剪力最大锚栓的剪力设计值：=2074/2=1037N二、锚固承载力计算1、锚栓钢材受拉破坏承载力锚栓钢材受拉破坏承载力标准值：N锚栓钢材破坏受拉承载力分项系数：≥1.41.0-1.55锚栓钢材破坏时受拉承载力设计值：N＞=2216N锚栓钢材受拉承载力满足规范要求！2、混凝土锥体受拉破坏承载力锚固区基材为开裂混凝土。单根锚栓理想混凝土锥体破坏时的受拉承载力标准值：7.0=8248.64N混凝土锥体破坏情况下，确保每根锚栓受拉承载力标准值的临界间距：混凝土锥体破坏情况下，确保每根锚栓受拉承载力标准值的临界边距：基材混凝土劈裂破坏的临界边距：则，c1=150mm＞mm，取c1=90mm边距c对受拉承载力降低影响系数：=1.0表层混凝土因密集配筋的剥离作用对受拉承载力降低影响系数：=0.8荷载偏心对受拉承载力的降低影响系数：其中，开裂混凝土单根锚栓受拉，混凝土理想化破坏锥体投影面面积：s1=100mm＜,取s1=100mms2=200mm＞,取s2=180mmc1=150mm＞，取c1=90mm，c2=90mm群锚受拉，混凝土破坏锥体投影面面积：=100800mm2混凝土锥体破坏时的受拉承载力分项系数，群锚混凝土锥体受拉破坏时的受拉承载力标准值：=20529.95N群锚混凝土锥体受拉破坏时的受拉承载力设计值：N＞N=5544N混凝土锥体受拉承载力满足规范要求！3、混凝土劈裂破坏承载力基材混凝土劈裂破坏的临界边距：则，c1=150mm＞，取c1=120mm，c2=120mms1=100mm＜,取s1=100mms2=200mm＞,取s2=200mm=149600mm2构件厚度h对劈裂承载力的影响系数：=1.631＞1.5，取单根锚栓理想混凝土锥体破坏时的受拉承载力标准值：=8248.64N群锚混凝土锥体受拉破坏时的受拉承载力标准值：=17138.84N混凝土劈裂破坏受拉承载力标准值：N混凝土劈裂破坏受拉承载力设计值：N＞N=5544N混凝土劈裂破坏承载力满足规范要求！4、锚栓钢材受剪破坏承载力锚栓钢材破坏时的受剪承载力标准值：N锚栓钢材受剪承载力分项系数：锚栓钢材破坏时的受剪承载力设计值：＞V=2074N锚栓钢材受剪承载力满足规范要求！5、混凝土楔形体受剪破坏承载力取c1=c2=mm混凝土楔形体破坏时的受剪承载力标准值：=10285.86N边距比c2/c1对受剪承载力的降低影响系数：边距与构件厚度比c1/h对受剪承载力的提高影响系数：＜1，取剪力与垂直于构件自由边方向轴线之夹角α对受剪承载力的影响系数：因为α=00，因此。荷载偏心对群锚受剪承载力的降低影响系数：未开裂混凝土及锚固区配筋对受剪承载力的提高系数：单根锚栓受剪，混凝土破坏楔形体在侧面的投影面面积：mm2群锚受剪，混凝土破坏楔形体在侧面的投影面积：mm2群锚混凝土楔形体破坏时的受剪承载力标准值：=16901.79N混凝土楔形体受剪承载能力分项系数：群锚混凝土楔形体破坏时的受剪承载力设计值：N＞V=2074N混凝土楔形体受剪承载力满足规范要求！6、混凝土剪撬破坏承载能力因为≥60mm，故取K=2.0。混凝土剪撬破坏承载能力标准值：N混凝土剪撬破坏承载能力分项系数：混凝土剪撬破坏承载能力设计值：N＞V=2074N混凝土剪撬破坏承载力满足规范要求！7、拉剪复合受力承载力植筋钢材破坏：＜1.0混凝土破坏：＜1.0综上所述，后置埋件的承载力满足规范要求！>>As=58f_stk=500N_RKs=As*f_stkf_yk=300gamma_RSN=(1.2*f_stk)/f_ykN_RdS=N_RKs/gamma_RSNh_ef=110h_ef1=h_ef-30f_cuk=35N_RKc0=(3.0*(h_ef-30)^1.5)*sqrt(f_cuk)S_crN=3*h_ef1C_crN=1.5*h_ef1C_crsp=2*h_ef1C=120psi_sN=0.7+(0.3*c)/C_crNpsi_reN=0.5+h_ef1/200e_N=0s_crN=180psi_ecN=1/(1+(2*e_N)/s_crN)psi_ucrN=1S_crN=150A_cN0=S_crN^2s_1=120s_2=120s_2=120c_1=120c_2=120A_cN=(c_1+s_1+0.5*S_crN)*(c_2+s_2+0.5*S_crN)gamma_RcN=2.15N_RKc=(N...
