工艺管线防腐方案新样本

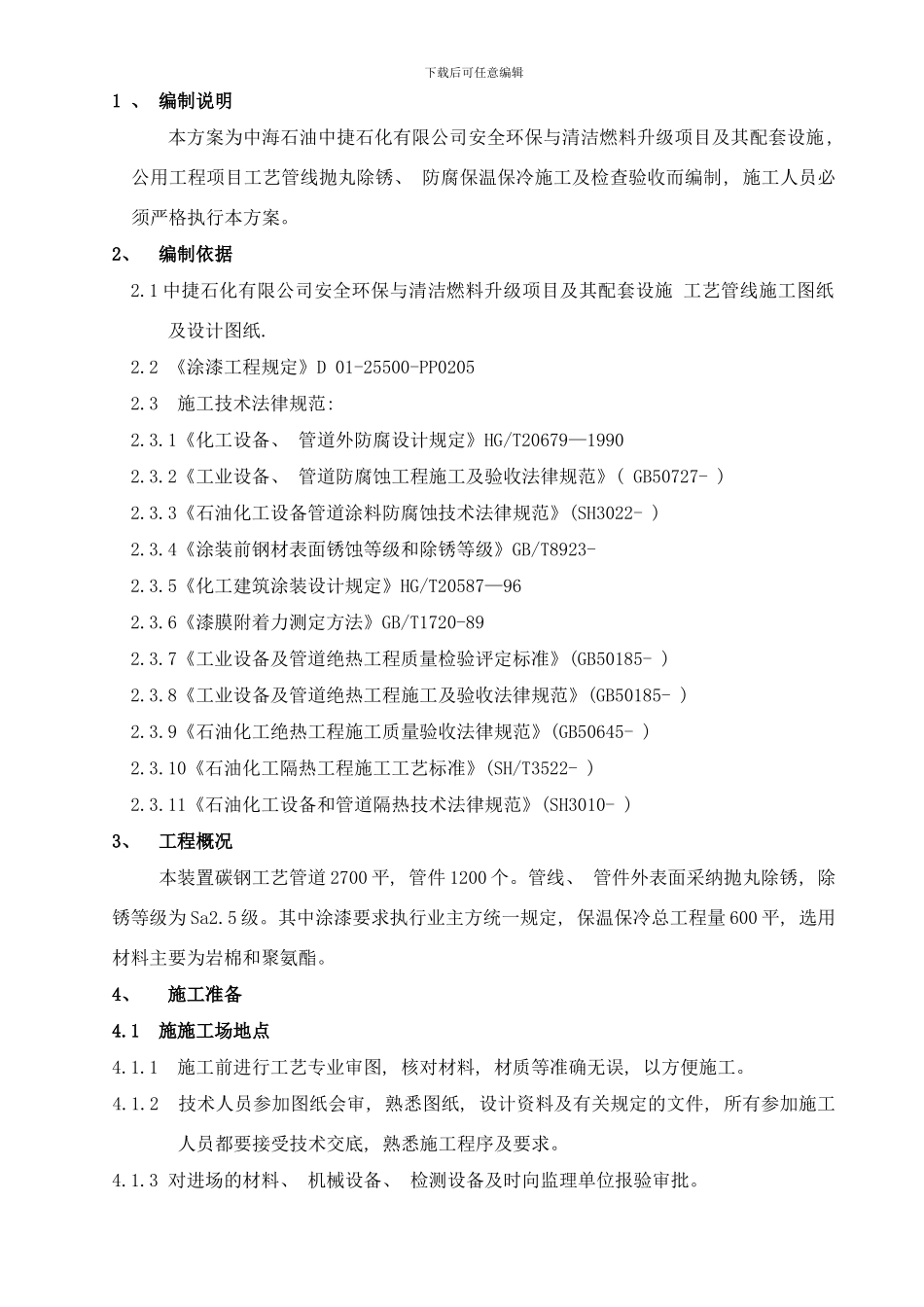

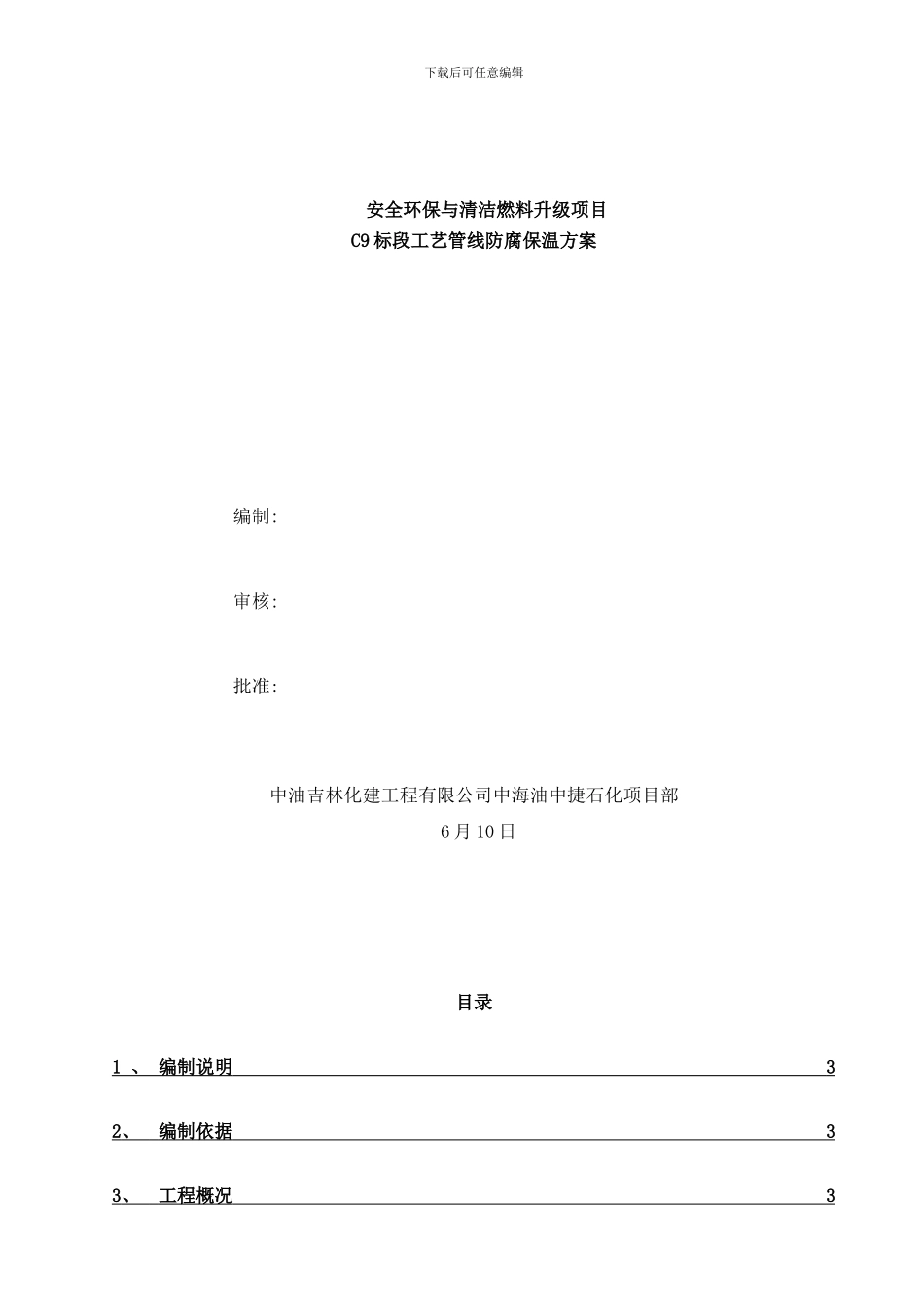

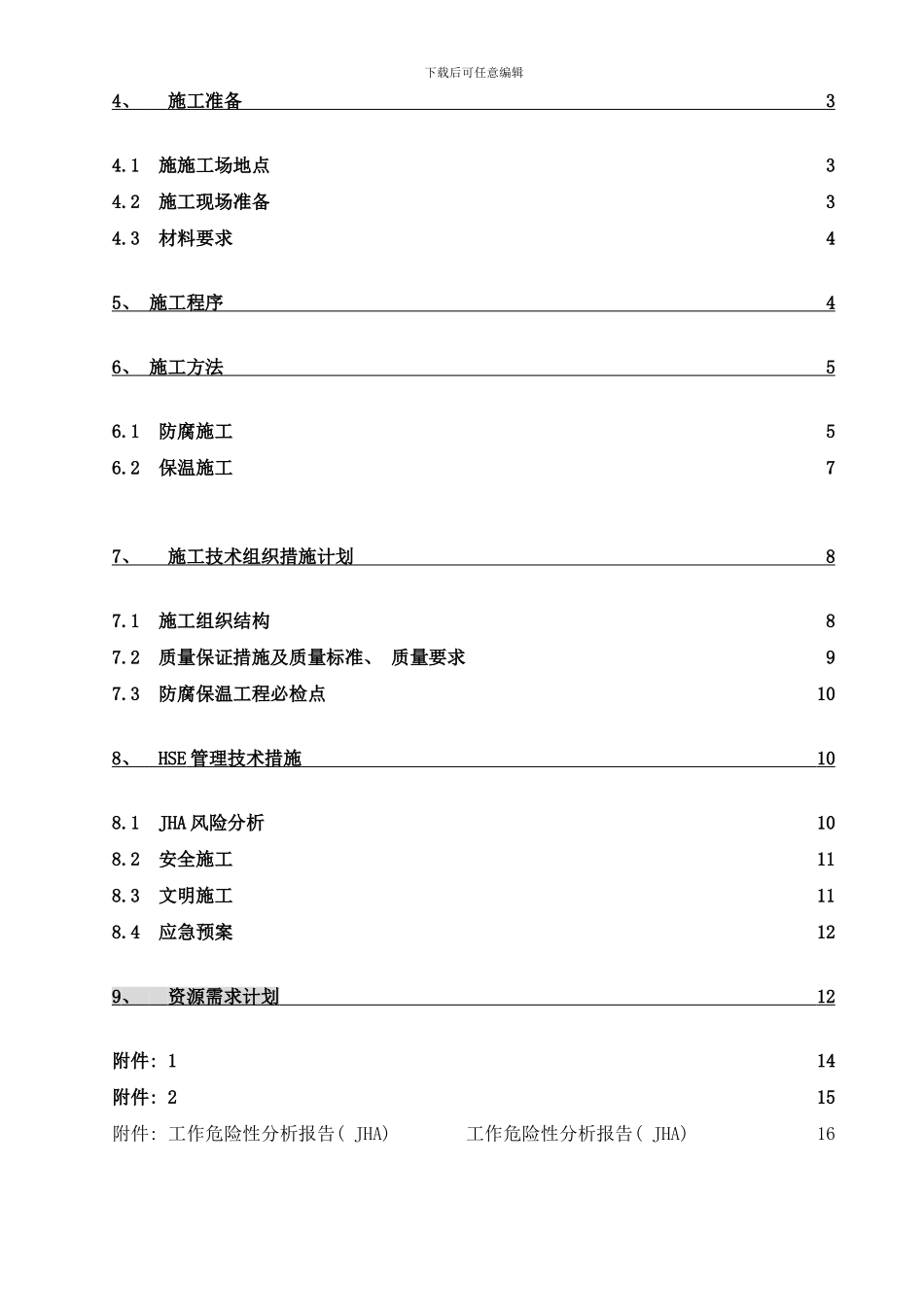

下载后可任意编辑安全环保与清洁燃料升级项目C9 标段工艺管线防腐保温方案 编制: 审核: 批准: 中油吉林化建工程有限公司中海油中捷石化项目部 6 月 10 日目录1 、 编制说明 3 2 、 编制依据 3 3 、 工程概况 3 下载后可任意编辑4 、 施工准备 3 4.1 施施工场地点34.2 施工现场准备34.3 材料要求45 、 施工程序 4 6 、 施工方法 5 6.1 防腐施工56.2 保温施工77 、 施工技术组织措施计划 8 7.1 施工组织结构87.2 质量保证措施及质量标准、 质量要求97.3 防腐保温工程必检点108 、 HSE 管理技术措施 10 8.1 JHA 风险分析108.2 安全施工118.3 文明施工118.4 应急预案129 、 资源需求计划 12 附件: 114附件: 215附件: 工作危险性分析报告( JHA) 工作危险性分析报告( JHA) 16下载后可任意编辑1 、 编制说明本方案为中海石油中捷石化有限公司安全环保与清洁燃料升级项目及其配套设施, 公用工程项目工艺管线抛丸除锈、 防腐保温保冷施工及检查验收而编制, 施工人员必须严格执行本方案。2、 编制依据2.1 中捷石化有限公司安全环保与清洁燃料升级项目及其配套设施 工艺管线施工图纸及设计图纸.2.2 《涂漆工程规定》D 01-25500-PP02052.3 施工技术法律规范: 2.3.1《化工设备、 管道外防腐设计规定》HG/T20679—19902.3.2《工业设备、 管道防腐蚀工程施工及验收法律规范》( GB50727- ) 2.3.3《石油化工设备管道涂料防腐蚀技术法律规范》(SH3022- )2.3.4《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923- 2.3.5《化工建筑涂装设计规定》HG/T20587—962.3.6《漆膜附着力测定方法》GB/T1720-892.3.7《工业设备及管道绝热工程质量检验评定标准》(GB50185- ) 2.3.8《工业设备及管道绝热工程施工及验收法律规范》(GB50185- ) 2.3.9《石油化工绝热工程施工质量验收法律规范》(GB50645- ) 2.3.10《石油化工隔热工程施工工艺标准》(SH/T3522- ) 2.3.11《石油化工设备和管道隔热技术法律规范》(SH3010- )3、 工程概况本装置碳钢工艺管道 2700 平, 管件 1200 个。管线、 管件外表面采纳抛丸除锈, 除锈等级为 Sa2.5 级。其中涂漆要求执行业主方统一规定, 保温保冷总工程量 600 平, 选用材料主要为岩棉和聚氨酯。4、 施工准备4.1 施施工场地点4.1.1 施工前进行工艺专业审图, 核对材料, 材质等准确无误, 以方便施工。4.1.2 技术人员参加图纸会审, 熟悉...
