循环气压缩机安装方案更改样本

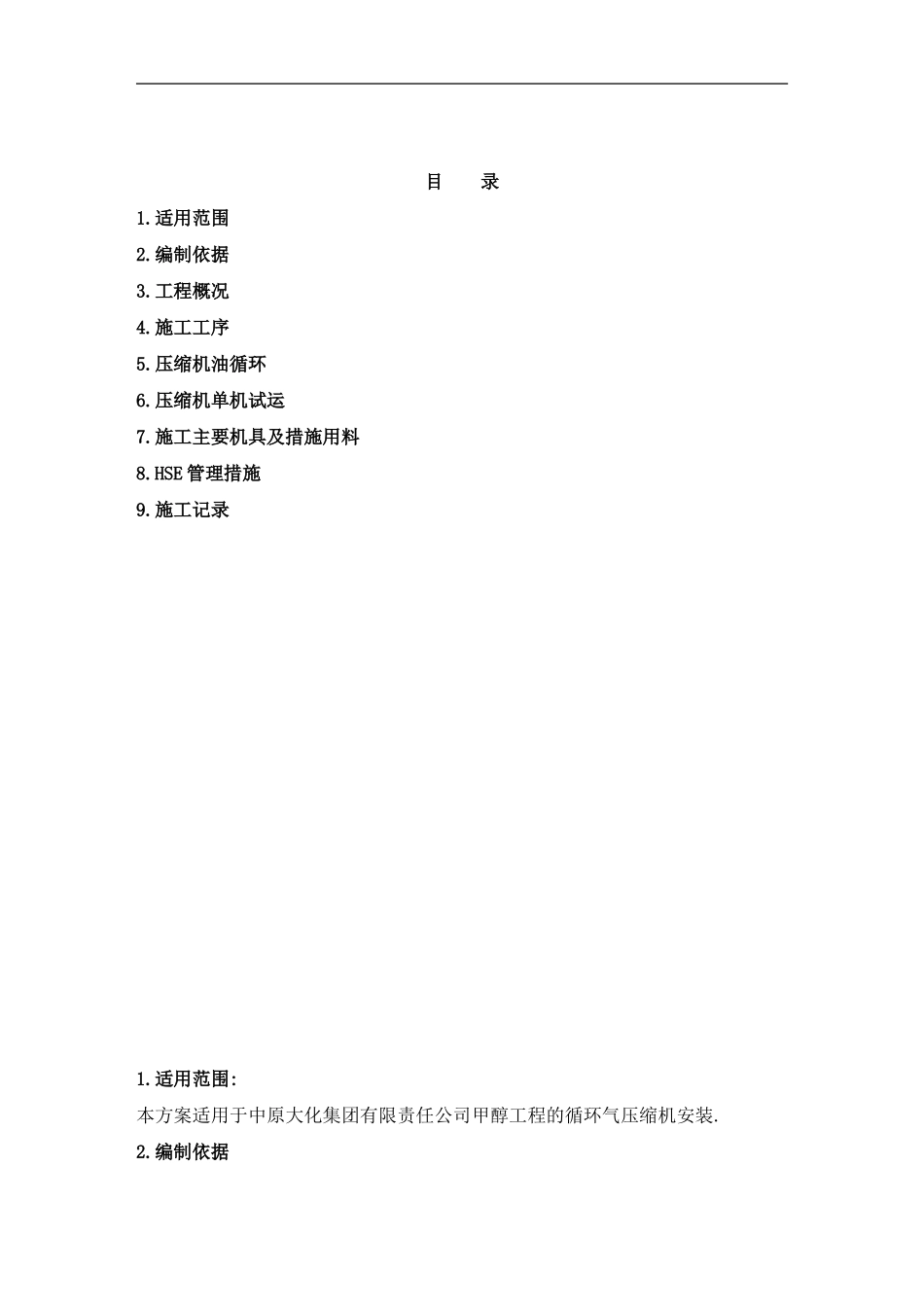

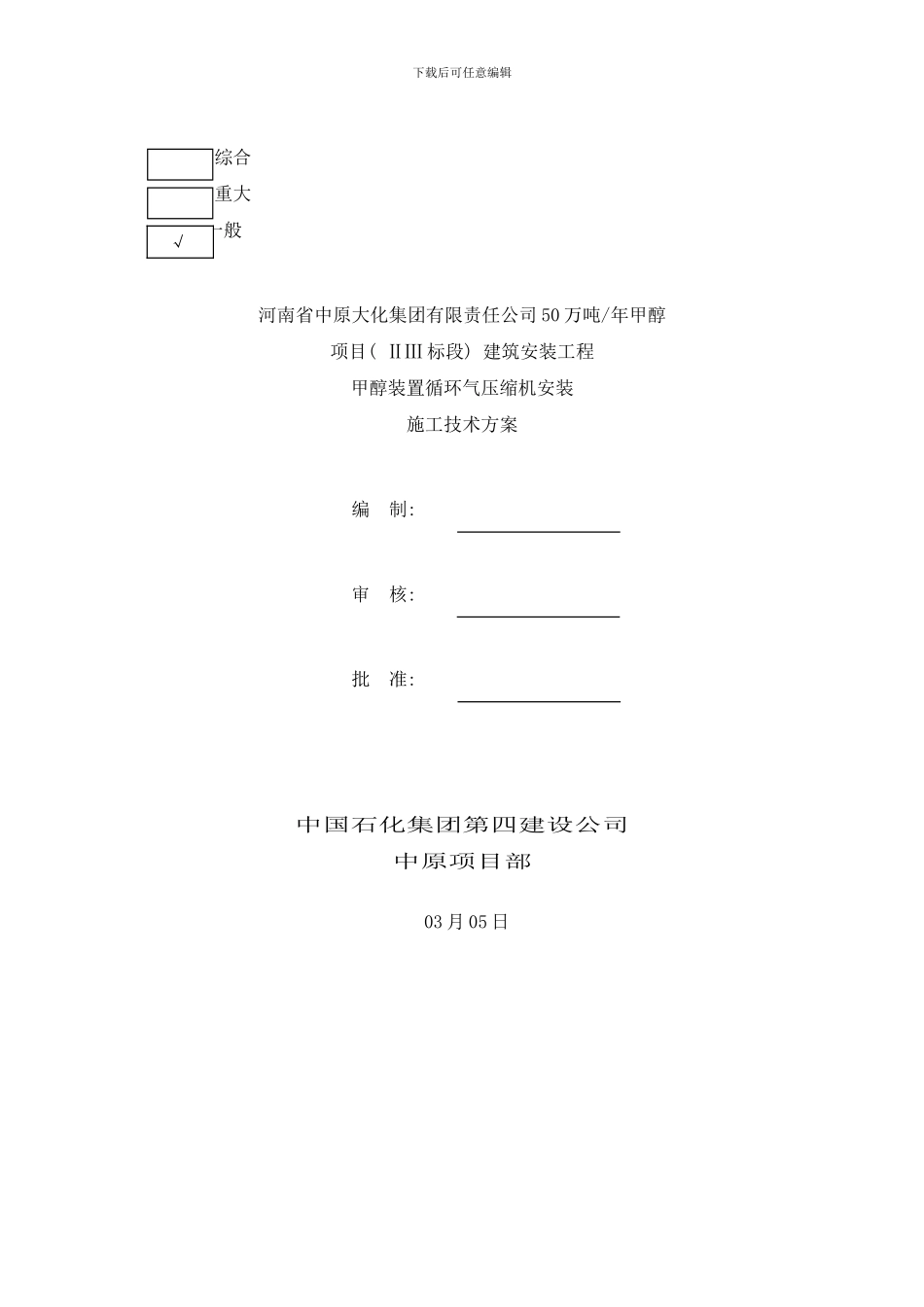

下载后可任意编辑 综合 重大 一般 河南省中原大化集团有限责任公司 50 万吨/年甲醇项目( ⅡⅢ 标段) 建筑安装工程甲醇装置循环气压缩机安装施工技术方案编 制: 审 核: 批 准: 中国石化集团第四建设公司中原项目部 03 月 05 日√目 录1.适用范围2.编制依据3.工程概况4.施工工序5.压缩机油循环6.压缩机单机试运7.施工主要机具及措施用料8.HSE 管理措施9.施工记录1.适用范围: 本方案适用于中原大化集团有限责任公司甲醇工程的循环气压缩机安装.2.编制依据下载后可任意编辑2.1《机械设备安装施工及验收通用规定》GB50231-98; 2.2《压缩机、 风机、 泵安装工程施工及验收法律规范》GB50275-98; 2.3《大型往复活塞压缩机技术验收条件》JB/T9105-1999; 2.4《石油化工施工安全技术规程》 SH3503—1999。3.工程概述3.1 甲醇装置循环气压缩机不是整体到货, 压缩机是电机驱动。机缩机底座与驱动电机底座不在同一底座。3.2 甲醇装置循环气压缩机参数:压缩机型式 对称平衡二列Ｄ型压缩介质 循环气最初吸入压力( 绝压) 0.8MPa最初排出压力( 绝压) 3.4MPa最初吸入温度 40℃活塞行程 360mm活塞平均速度 3.6m/s吸入状态气量 28.5m3/min压缩机转速 300r/min气缸直径 一级 Φ450,二级 Φ320电机功率 800KW压缩机外形尺寸(长*宽*高) 7400*5807*1750 (mm)4．施工工序4.1 循环气压缩机施工工序 施工准备基础验收、 处开箱验收机身就位机身解体清洗机身水平度调整机身灌浆、 养护机身内件回装、 间隙测量机身煤油试漏气缸清洗、 组装气缸与机身连接、 找正下载后可任意编辑4.2 施工准备4.2.1 现场施工条件应达到”三通一平”,并达到压缩机安装应在清洁无飞尘等环境中进行.4.2.2 准备安装资料( 包括机械图纸和安装指导书等) ; 4.2.3 编写设备安装方案并经批准及技术交底; 4.2.4 准备安装用的垫铁、 联轴器对中用的补偿垫片;安装的垫铁要达到平整、 无毛刺、 无挠曲变型; 4.2.5 施工机具及检验合格测量仪器的准备。4.3 开箱检验及保管4.3.1 机组开箱验收应在厂家及甲方等有关人员的共同参加下进行; 4.3.2 根据装箱单清点箱数, 检查各箱的包装是否完好; 4.3.3 按各箱内的装箱单核对每箱内物件的数量、 规格型号, 并应无缺件、 损坏和锈蚀问题; 管口保护物和堵盖应完好; 4.3.4 检查随机资料( 产品出厂合格证、 说明书、 主装配图, 零部件装配图, 特性曲线, 装箱清单) 是否齐全; 4....
