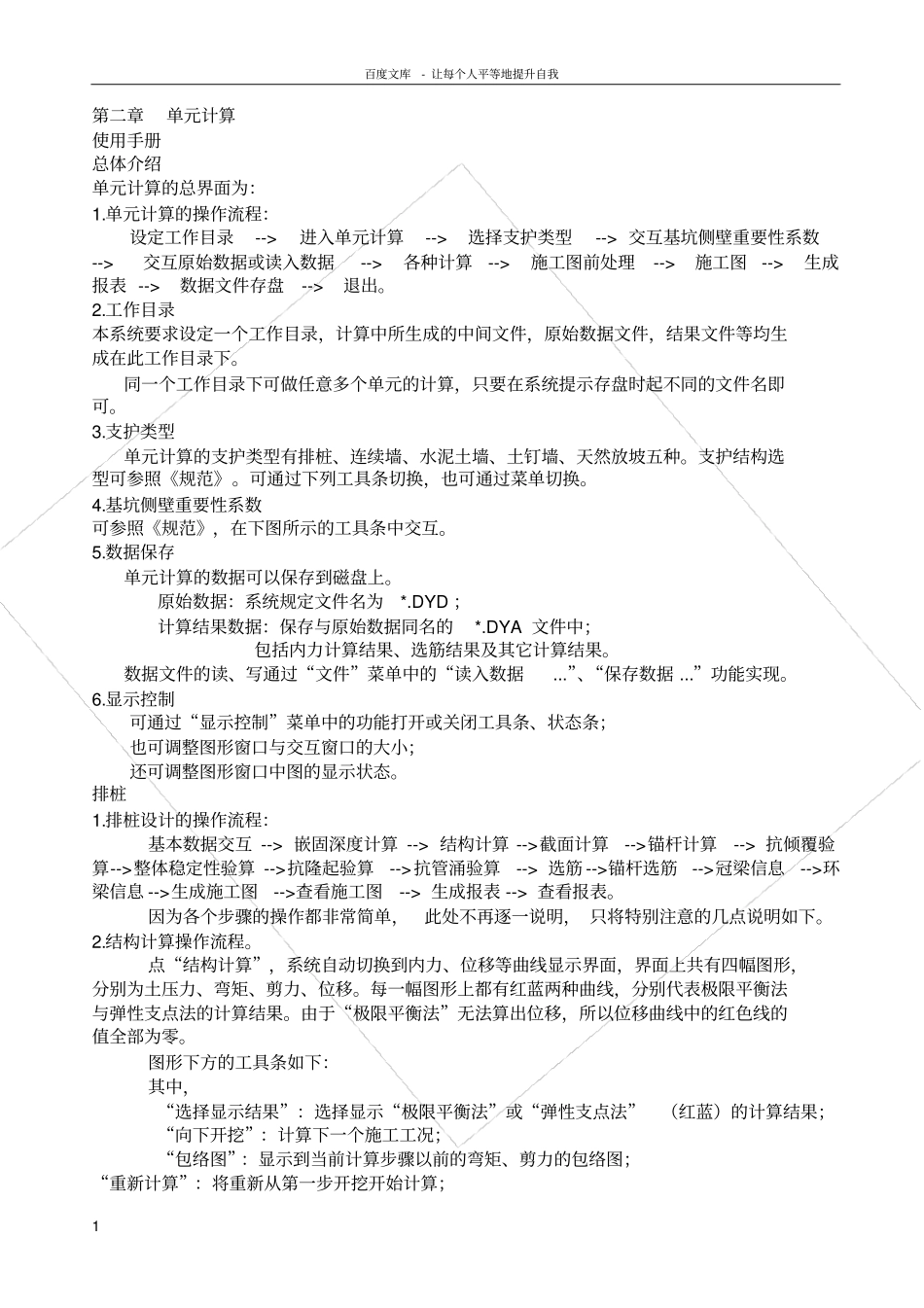

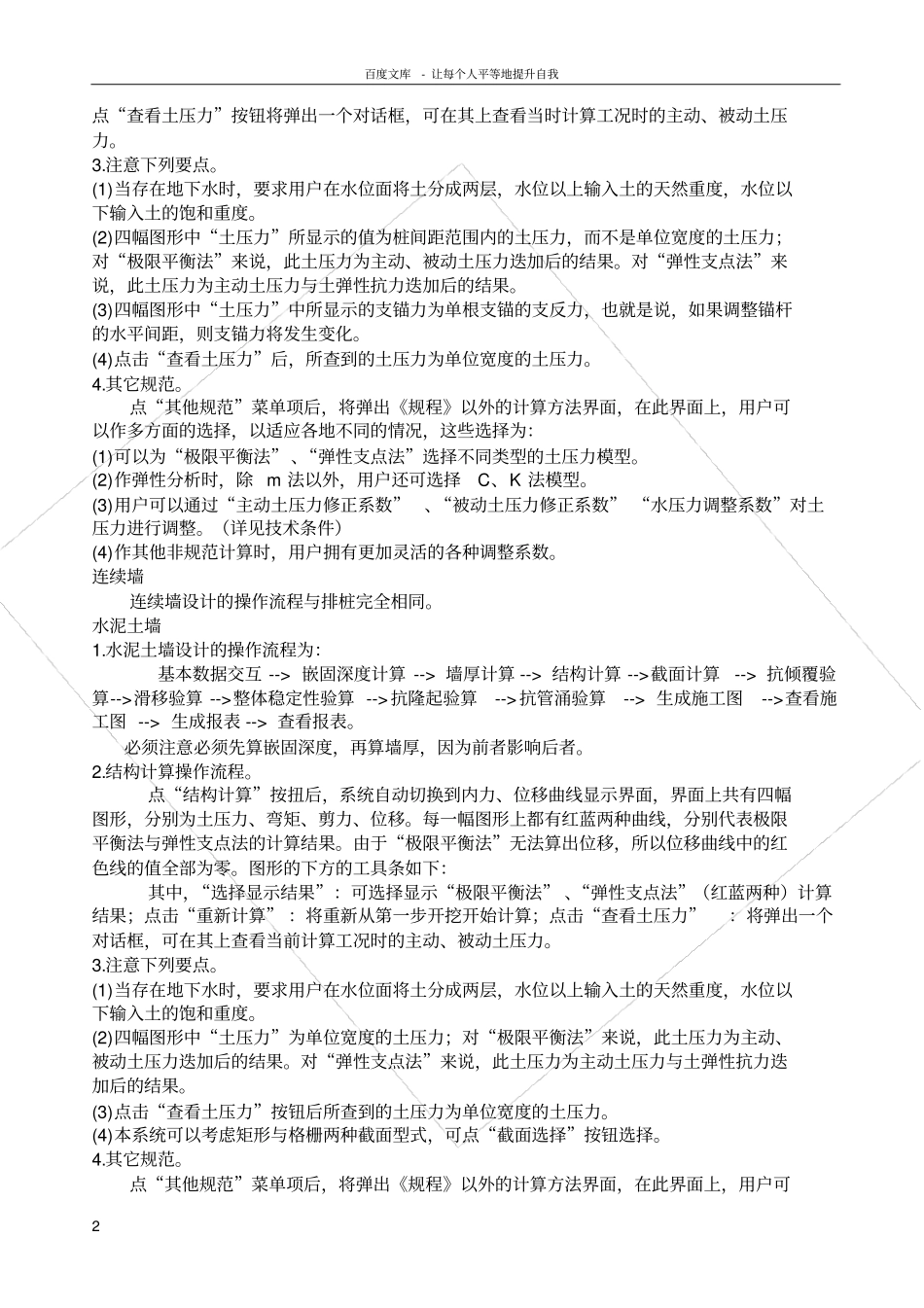

百度文库- 让每个人平等地提升自我1 第二章单元计算使用手册总体介绍单元计算的总界面为：1.单元计算的操作流程：设定工作目录--> 进入单元计算--> 选择支护类型--> 交互基坑侧壁重要性系数--> 交互原始数据或读入数据--> 各种计算--> 施工图前处理--> 施工图--> 生成报表 --> 数据文件存盘--> 退出。2.工作目录本系统要求设定一个工作目录，计算中所生成的中间文件，原始数据文件，结果文件等均生成在此工作目录下。同一个工作目录下可做任意多个单元的计算，只要在系统提示存盘时起不同的文件名即可。3.支护类型单元计算的支护类型有排桩、连续墙、水泥土墙、土钉墙、天然放坡五种。支护结构选型可参照《规范》。可通过下列工具条切换，也可通过菜单切换。4.基坑侧壁重要性系数可参照《规范》，在下图所示的工具条中交互。5.数据保存单元计算的数据可以保存到磁盘上。原始数据：系统规定文件名为*.DYD ；计算结果数据：保存与原始数据同名的*.DYA 文件中；包括内力计算结果、选筋结果及其它计算结果。数据文件的读、写通过“文件”菜单中的“读入数据...”、“保存数据 ...”功能实现。6.显示控制可通过“显示控制”菜单中的功能打开或关闭工具条、状态条；也可调整图形窗口与交互窗口的大小；还可调整图形窗口中图的显示状态。排桩1.排桩设计的操作流程：基本数据交互 --> 嵌固深度计算 --> 结构计算 -->截面计算-->锚杆计算--> 抗倾覆验算-->整体稳定性验算 -->抗隆起验算-->抗管涌验算--> 选筋 -->锚杆选筋-->冠梁信息-->环梁信息 -->生成施工图-->查看施工图--> 生成报表 --> 查看报表。因为各个步骤的操作都非常简单，此处不再逐一说明， 只将特别注意的几点说明如下。2.结构计算操作流程。点“结构计算”，系统自动切换到内力、位移等曲线显示界面，界面上共有四幅图形，分别为土压力、弯矩、剪力、位移。每一幅图形上都有红蓝两种曲线，分别代表极限平衡法与弹性支点法的计算结果。由于“极限平衡法”无法算出位移，所以位移曲线中的红色线的值全部为零。图形下方的工具条如下：其中，“选择显示结果”：选择显示“极限平衡法”或“弹性支点法”（红蓝）的计算结果；“向下开挖”：计算下一个施工工况；“包络图”：显示到当前计算步骤以前的弯矩、剪力的包络图；“重新计算”：将重新从第一步开挖开始计算；百度文库- 让每个人平等地提升自我2 点“查看土压力”按钮将弹出一个对话框，可在其上查看当时...
