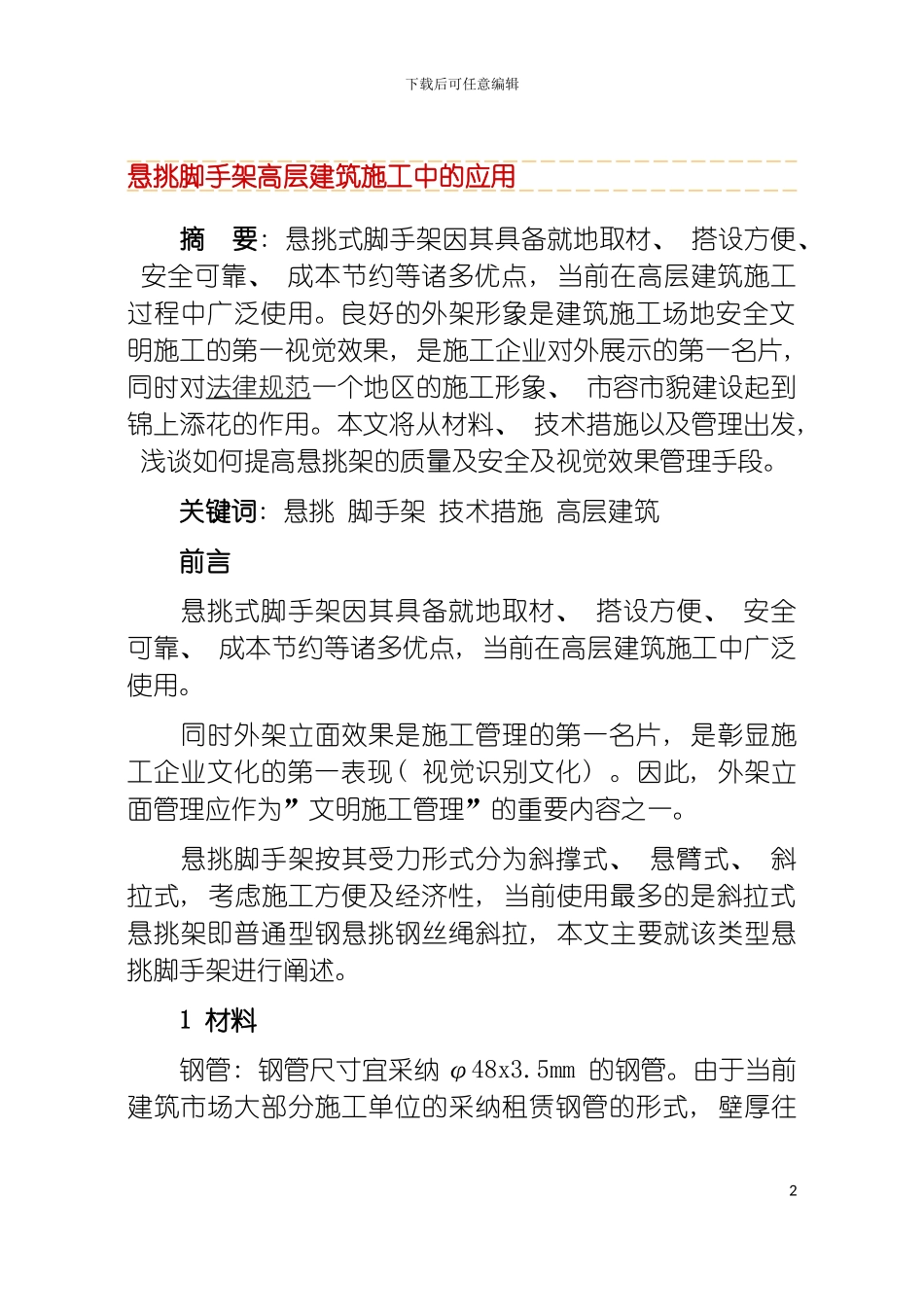

下载后可任意编辑悬挑脚手架高层建筑施工中的应用1下载后可任意编辑悬挑脚手架高层建筑施工中的应用 摘 要: 悬挑式脚手架因其具备就地取材、 搭设方便、 安全可靠、 成本节约等诸多优点, 当前在高层建筑施工过程中广泛使用。良好的外架形象是建筑施工场地安全文明施工的第一视觉效果, 是施工企业对外展示的第一名片, 同时对法律规范一个地区的施工形象、 市容市貌建设起到锦上添花的作用。本文将从材料、 技术措施以及管理出发, 浅谈如何提高悬挑架的质量及安全及视觉效果管理手段。 关键词: 悬挑 脚手架 技术措施 高层建筑 前言 悬挑式脚手架因其具备就地取材、 搭设方便、 安全可靠、 成本节约等诸多优点, 当前在高层建筑施工中广泛使用。 同时外架立面效果是施工管理的第一名片, 是彰显施工企业文化的第一表现( 视觉识别文化) 。因此, 外架立面管理应作为”文明施工管理”的重要内容之一。 悬挑脚手架按其受力形式分为斜撑式、 悬臂式、 斜拉式, 考虑施工方便及经济性, 当前使用最多的是斜拉式悬挑架即普通型钢悬挑钢丝绳斜拉, 本文主要就该类型悬挑脚手架进行阐述。 1 材料 钢管: 钢管尺寸宜采纳 φ48x3.5mm 的钢管。由于当前建筑市场大部分施工单位的采纳租赁钢管的形式, 壁厚往2下载后可任意编辑往为 3mm~3.2mm 之间, 因此验算时应以 3mm 壁厚作为刚度及质量计算依据。 扣件: 扣件的材质应符合国家法律规范及地方标准的规定。 型钢: 采纳型钢或槽钢。其型号根据悬挑的高度、 承受荷载、 当地风压条件以及悬挑架的计算模型决定。在型钢外伸端头上焊接长 15cm、 φ48x3.5mm 短钢管, 使立杆与短钢管以直接扣连接, 以免滑移。 脚手板: 淘汰竹挑板, 采纳 φR7 钢筋焊接网片作为脚手板, 使专业的班组使用专门的材料, 便于管理。特别注意: 铁挑板在每次使用完成后必须清理修复、 并进行防锈处理后才能归库, 否则只能使用一次, 反而增加成本! 连墙件: 宜采纳 φ48x3.5mm 钢管, 材质应符合有关标准规定。 2 搭设技术措施及要求 2.1 技术方案 具有针对性、 可操作性的方案至少具备以下几个条件: 1) 、 熟悉图纸: 根据不同的建筑平面布局, 剪力墙位置、 分段搭设高度确定搭设方法( 根据综合分析及实践比较, 悬挑脚手架每挑分段高度控制在 6 层或 20m 以内, 其经济性、 安全性较为合理) 。 2) 、 调查分析: 与各施工班组讨论方案, 弄清塔吊、 施工...
