天正电气9.0功能升级介绍

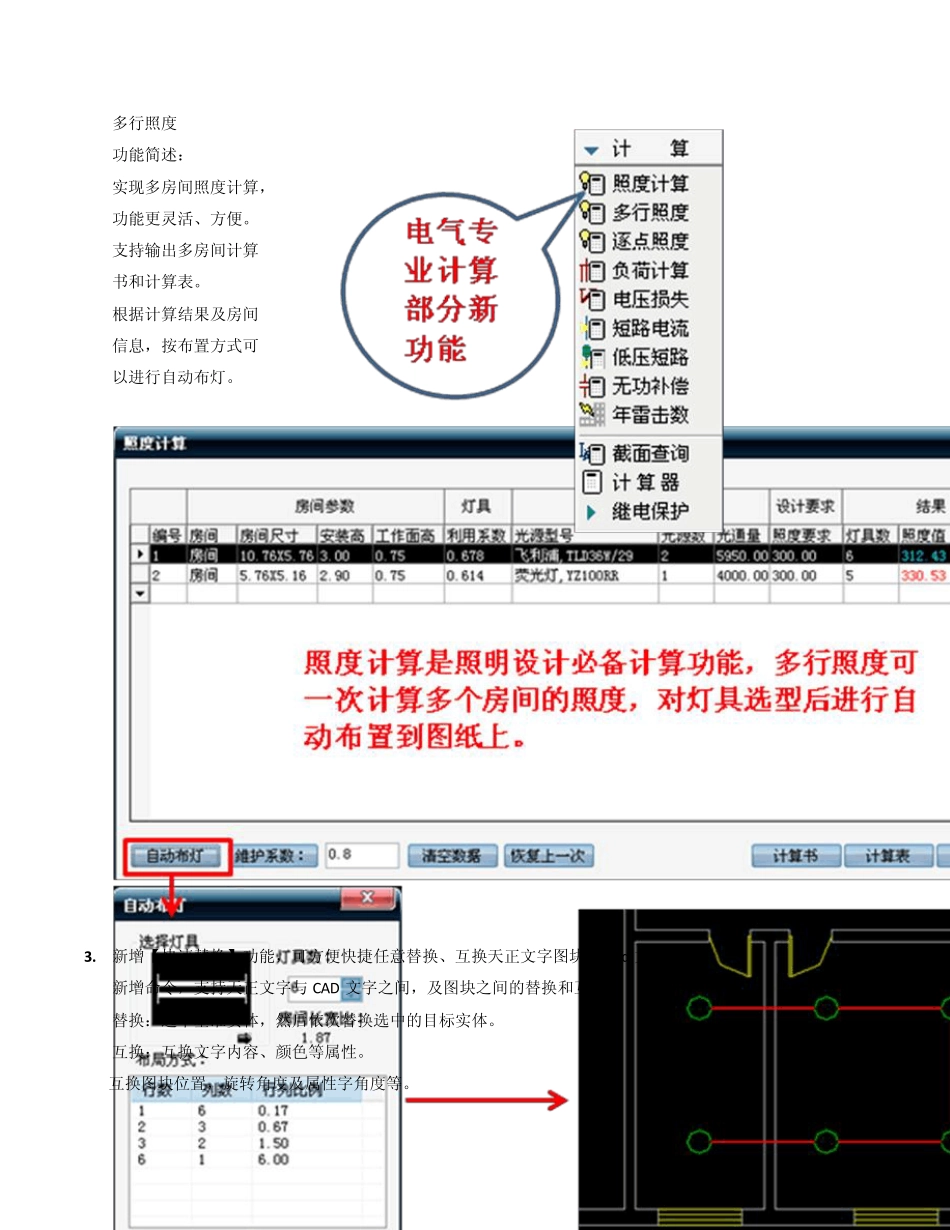

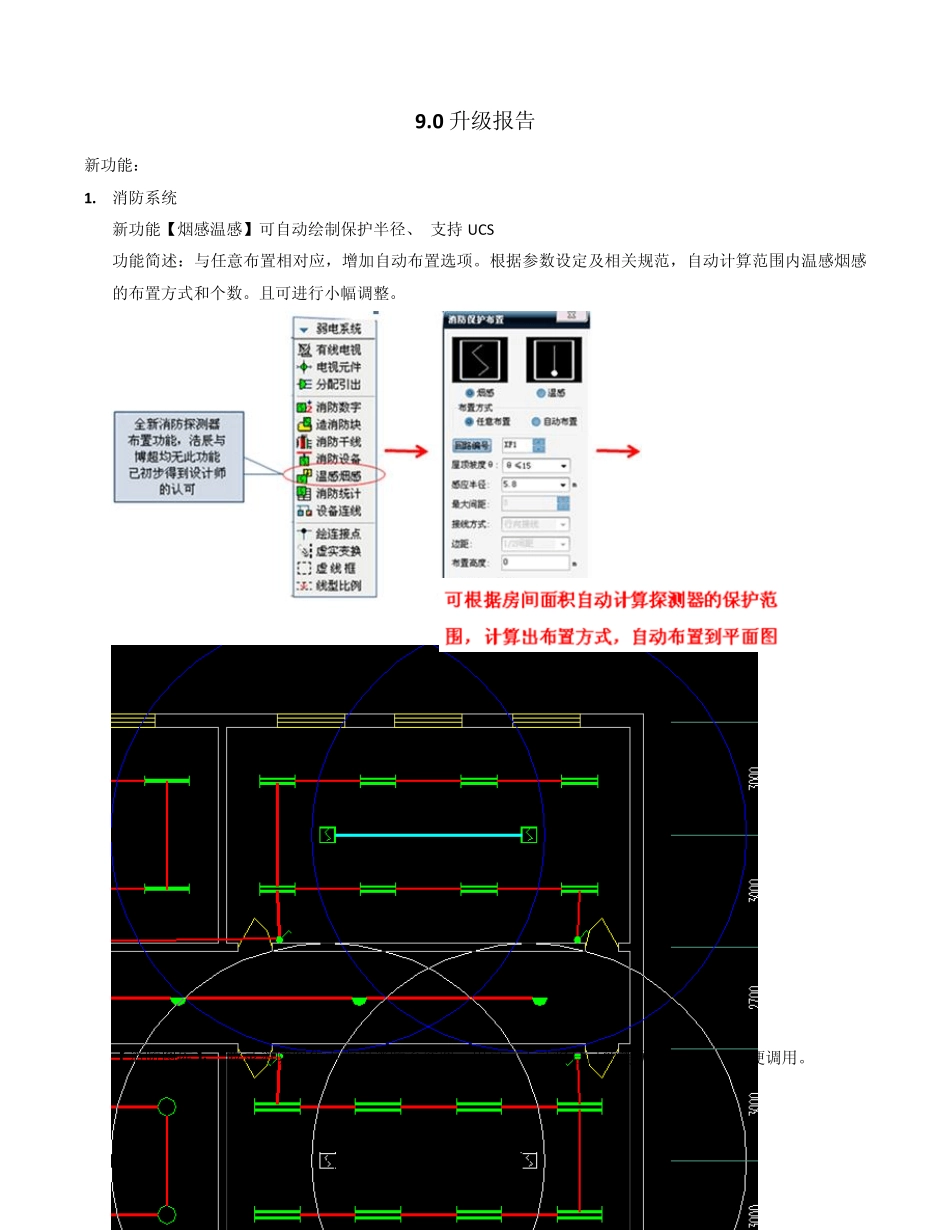

9.0 升级报告 新功能： 1. 消防系统 新功能【烟感温感】可自动绘制保护半径、 支持 U CS 功能简述：与任意布置相对应，增加自动布置选项。根据参数设定及相关规范，自动计算范围内温感烟感的布置方式和个数。且可进行小幅调整。 【消防图库】： 收录消防图集中常用消防系统图，用户可手动将自己的消防图纸入库，方便调用。 2. 多行照度 功能简述： 实现多房间照度计算， 功能更灵活、方便。 支持输出多房间计算 书和计算表。 根据计算结果及房间 信息，按布置方式可 以进行自动布灯。 3 . 新增【快速替换】功能，可方便快捷任意替换、互换天正文字图块和 cad 文字图块。 新增命令，支持天正文字与 CAD 文字之间，及图块之间的替换和互换。 替换：选中基准实体，然后依次替换选中的目标实体。 互换：互换文字内容、颜色等属性。 互换图块位置，旋转角度及属性字角度等。 4. 折线法避雷 绘制避雷针，自动计算防护区域，支持多个高度多针联合防护；任意修改方案，联动计算。支持标注半径，标注BX 值，生成计算表、计算书，支持山、坡地区设计。 5. 导线桥架图层分层 增加弱电导线、和标注图层，增加弱电导线线型。修改设置样式如下图： 6 . 支持新防雷规范（2011-10-1 执行） 7. 全部采用09dx 国标图例 8. 敷设敷设 电缆清册导出可自动计算导出穿管规格长度 信息查询：查看桥架信息及桥架内部电缆信息 通路检查：检查桥架路径是否连通 修复连接自动修复路径断点 电缆敷设功能优化，可以优先选择自动敷设方向（沿墙优先，沿地板优先） 新规则“电缆走向”，可控制电缆是按顶棚还是地面进行敷设。 勾选直埋，软件在电缆敷设完成后将不计算穿管规格及穿管长度 9 . 电缆标注 可对电缆标注进行分栏显示，插入后并调整，对存在较多电缆时，显示进行优化。 10. 桥架计算：支持电力电缆和控制电缆的计算 1 1 . 【绘制吊架】支持双排吊架 12. 三维桥架新增弧形桥架 13. 【平面统计】支持非天正图例，支持【统计查询】进行校核，并可统计桥架、构件、支吊架等 14. 新增【发电机】继电保护计算功能 15. “构件导出”命令，将 dwg 图纸中的电气实体属性导出到 xml 文件，导航程序解析 xml 文件，还原实体三维模型。 16. 截面查询功能，增加0CD106（世德铝合金电缆）、09BD1（取代 92DQ）中导线、电缆载流量数据。并可对载流量进行参数修正。 17. 剖面地沟增加带桥架样式 18...
