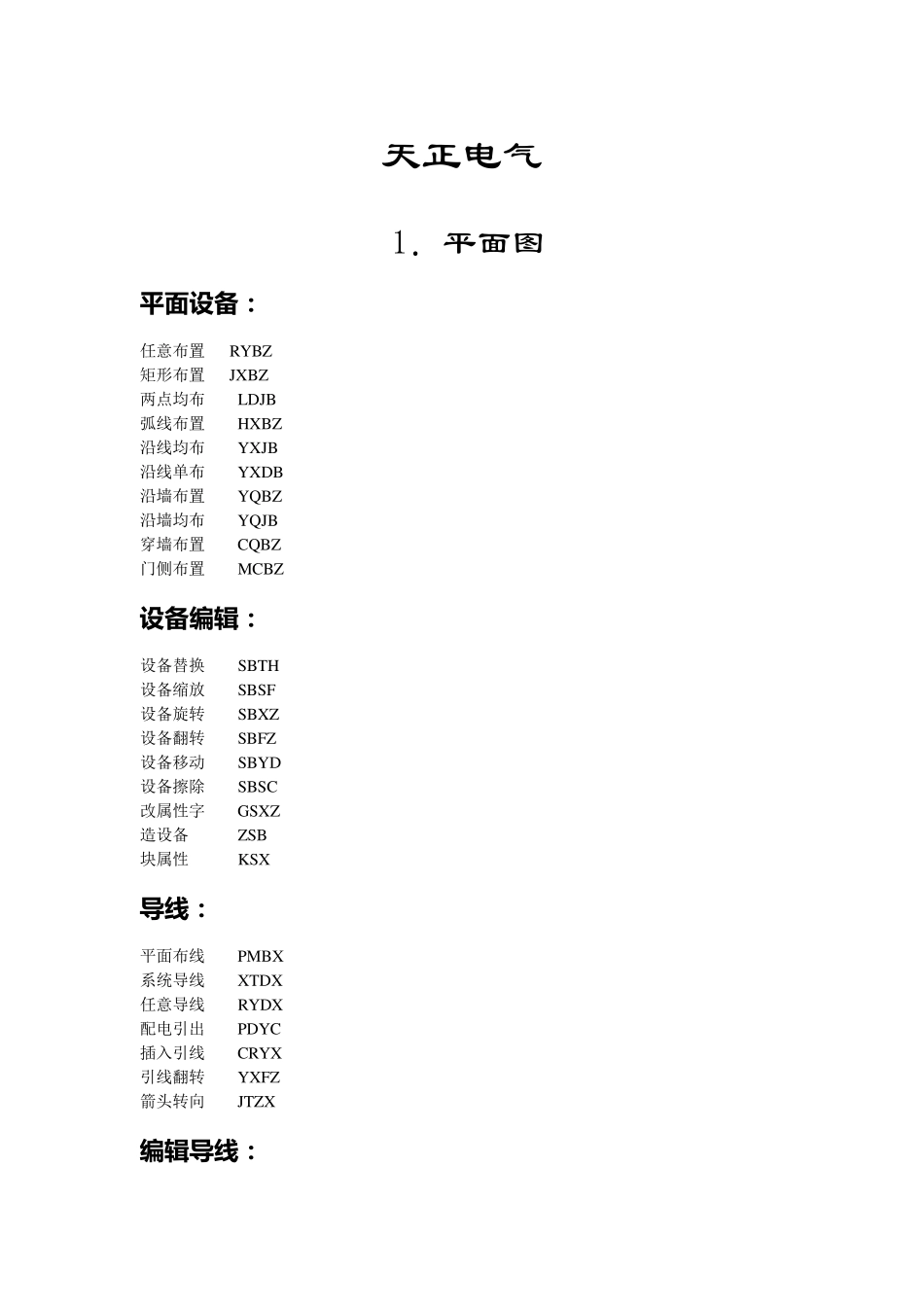

天正电气CAD快捷命令_第1页
1/8

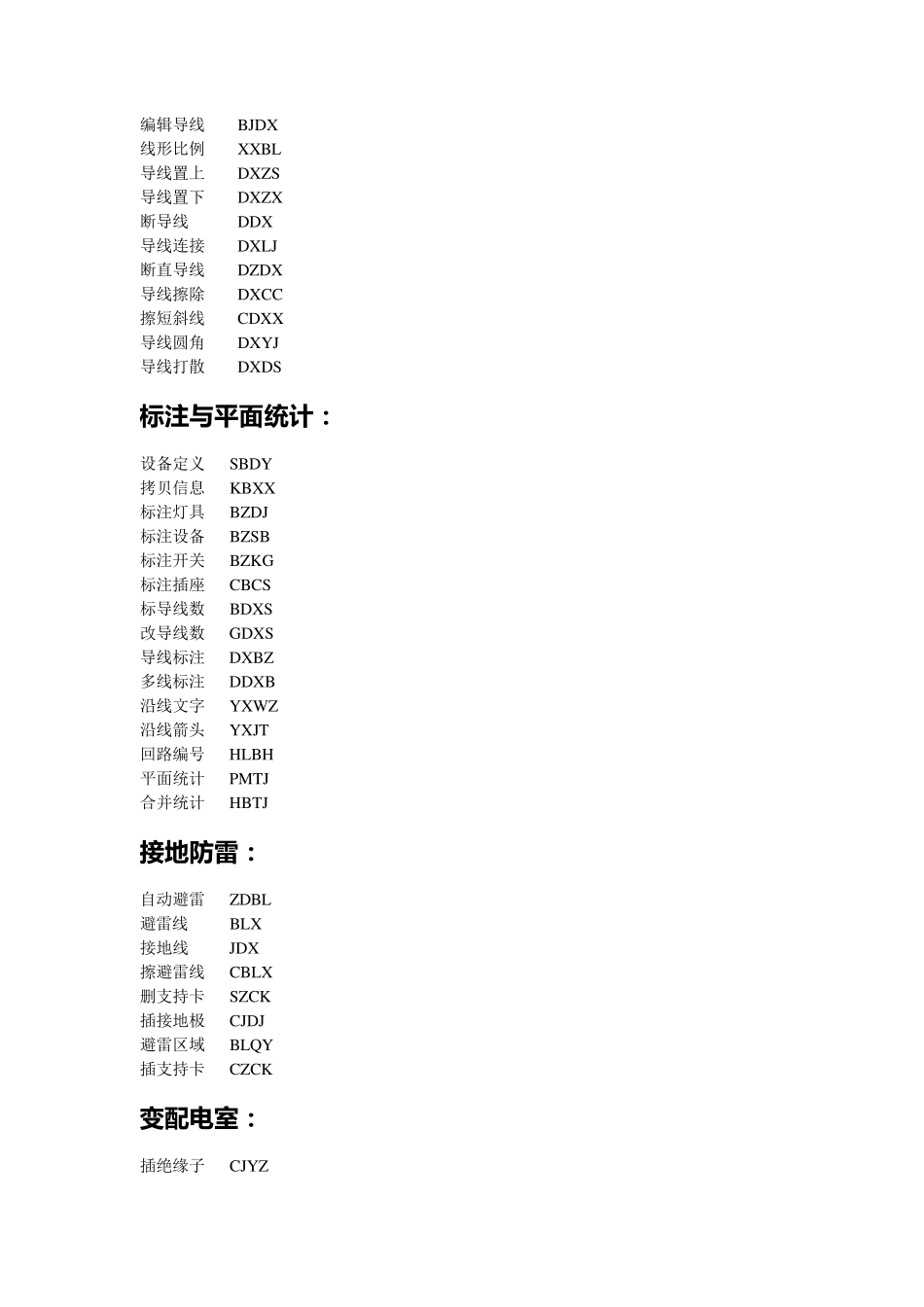

天正电气CAD快捷命令_第2页
2/8
天正电气CAD快捷命令_第3页
3/8
天正电气 1.平面图 平 面 设 备: 任意布置 RYBZ 矩形布置 JXBZ 两点均布 LDJB 弧线布置 HXBZ 沿线均布 YXJB 沿线单布 YXDB 沿墙布置 YQBZ 沿墙均布 YQJB 穿墙布置 CQBZ 门侧布置 MCBZ 设 备编辑: 设备替换 SBTH 设备缩放 SBSF 设备旋转 SBXZ 设备翻转 SBFZ 设备移动 SBYD 设备擦除 SBSC 改属性字 GSXZ 造设备 ZSB 块属性 KSX 导线: 平面布线 PMBX 系统导线 XTDX 任意导线 RYDX 配电引出 PDYC 插入引线 CRYX 引线翻转 YXFZ 箭头转向 JTZX 编辑导线: 编辑导线 BJDX 线形比例 XXBL 导线置上 DXZS 导线置下 DXZX 断导线 DDX 导线连接 DXLJ 断直导线 DZDX 导线擦除 DXCC 擦短斜线 CDXX 导线圆角 DXYJ 导线打散 DXDS 标 注 与平面统计: 设备定义 SBDY 拷贝信息 KBXX 标注灯具 BZDJ 标注设备 BZSB 标注开关 BZKG 标注插座 CBCS 标导线数 BDXS 改导线数 GDXS 导线标注 DXBZ 多线标注 DDXB 沿线文字 YXWZ 沿线箭头 YXJT 回路编号 HLBH 平面统计 PMTJ 合并统计 HBTJ 接地防雷: 自动避雷 ZDBL 避雷线 BLX 接地线 JDX 擦避雷线 CBLX 删支持卡 SZCK 插接地极 CJDJ 避雷区域 BLQY 插支持卡 CZCK 变配电室: 插绝缘子 CJYZ 角钢支架 JGZJ 卵石填充 LSTC 线槽绘制 XCHZ 剖面地沟 PMDG 插变压器 CBYQ 插电气柜 CDQG 线槽倒角 XCDJ 2 系统图 元 件: 元件插入 YJCR 元件复制 YJFZ 元件移动 YJYD 元件替换 YJTH 元件擦除 YJCC 造元件 ZYJ 元件标注 YJBZ 沿线翻转 FZYJ 侧向翻转 CXFZ 元件标号 YJBH 元件宽度 YJKD 强电系统: 照明系统 ZMXT 动力系统 DLXT 系统生成 XTSC 低压单线 DYDX 插开关柜 CKGG 造开关柜 ZKGG 套用表格 TYBG 计算电流 JSDL 弱电系统: 有线电视 YXDS 电视元件 DSYJ 分配引出 FPYC 消防数字 XFWZ 造消防块 ZXFK 消防干线 XFGX 消防设备 XFSB 消防统计 XFTJ 原理图: 原理图库 YLTK 电机回路 DJHL 端子表 HDZB 端板接线 DBJX 转换开关 ZHKG 闭合表 BHB 固定端子 CJDJ 可卸端子 KCDZ 绘连接点 HLJD 擦连接点 CLJD 端子擦除 DZCC 端子标注 DZBZ 沿线标注 YXBZ 3 电气计算 照度计算程序ZDJS 负荷计算 FHJS 电压损失计算DYSS 短路电流计算DLDL 无功补偿计算WGBC 年雷击数 NLJS ...
