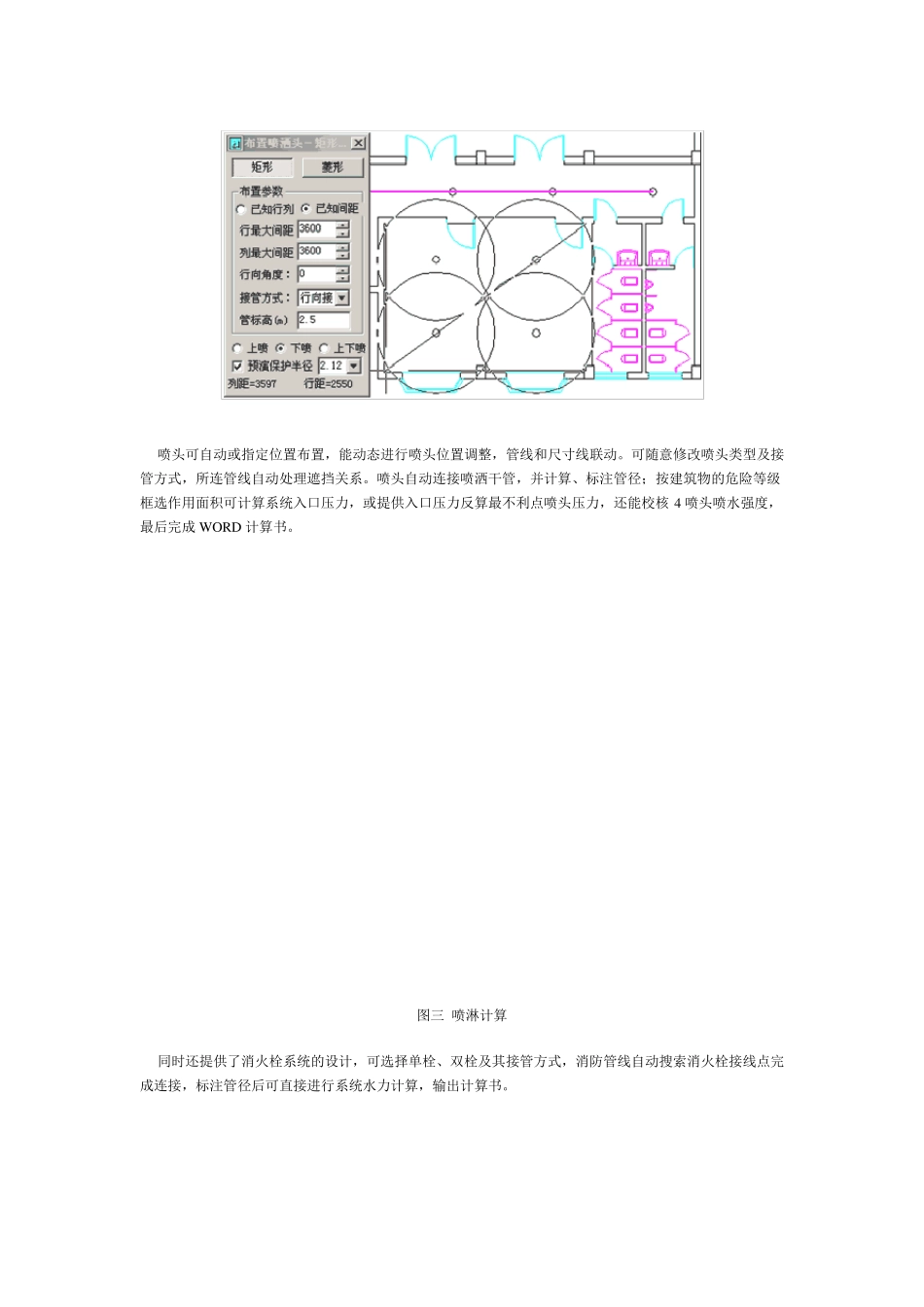

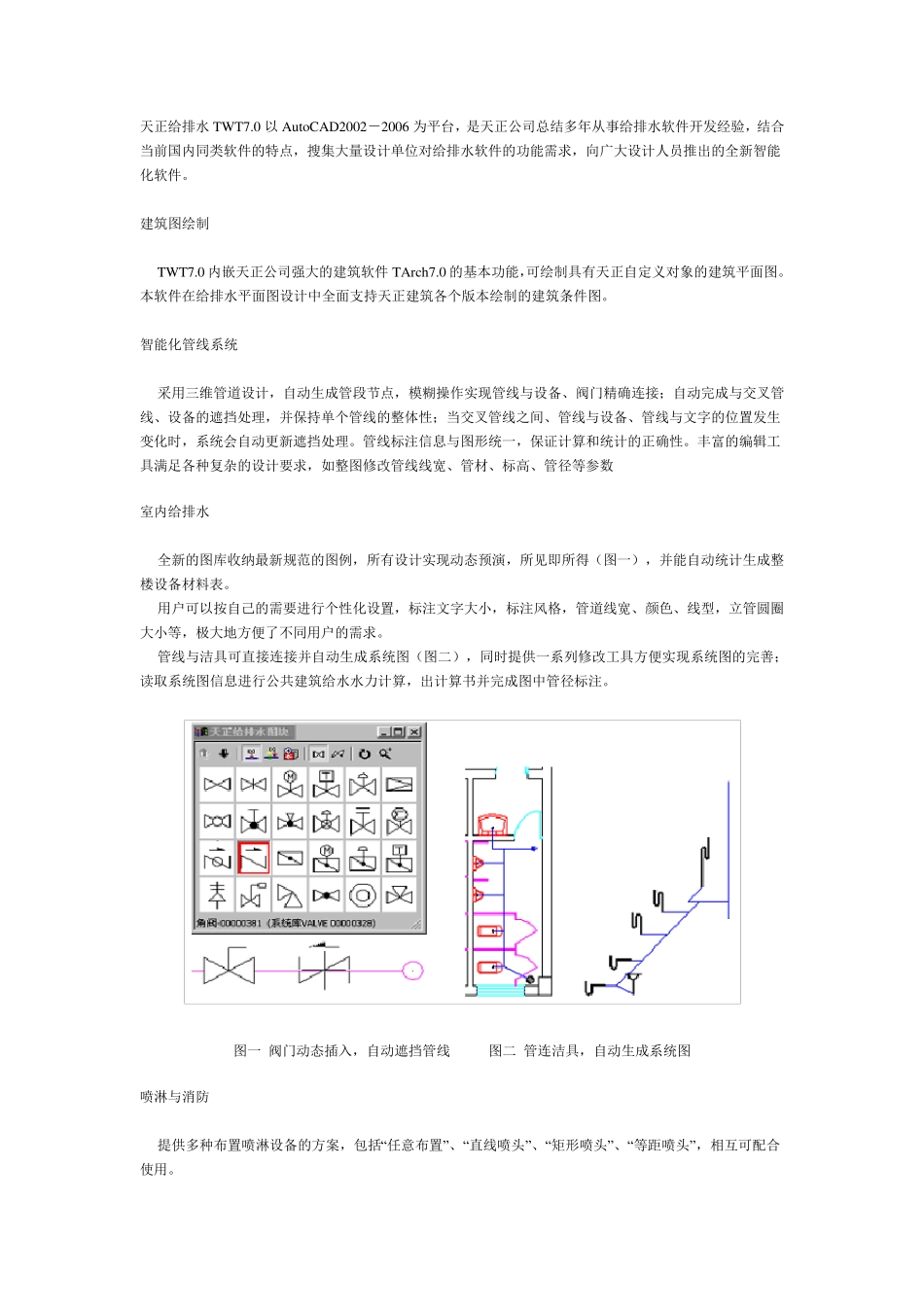

天正给排水TWT7.0 以Au toCAD2002-2006 为平台,是天正公司总结多年从事给排水软件开发经验,结合当前国内同类软件的特点,搜集大量设计单位对给排水软件的功能需求,向广大设计人员推出的全新智能化软件。 建筑图绘制 TWT7.0 内嵌天正公司强大的建筑软件TArch7.0 的基本功能,可绘制具有天正自定义对象的建筑平面图。本软件在给排水平面图设计中全面支持天正建筑各个版本绘制的建筑条件图。 智能化管线系统 采用三维管道设计,自动生成管段节点,模糊操作实现管线与设备、阀门精确连接;自动完成与交叉管线、设备的遮挡处理,并保持单个管线的整体性;当交叉管线之间、管线与设备、管线与文字的位置发生变化时,系统会自动更新遮挡处理。管线标注信息与图形统一,保证计算和统计的正确性。丰富的编辑工具满足各种复杂的设计要求,如整图修改管线线宽、管材 、标高 、管径 等 参 数 室 内给排水 全新的图库 收 纳 最 新规 范 的图例 ,所 有设计实现动态 预 演 ,所 见 即 所 得 ( 图一) ,并能自动统计生成整楼 设备材 料 表 。 用户 可以按 自己 的需要进 行 个性化设置,标注文字大小 ,标注风 格 ,管道线宽、颜 色 、线型 ,立 管圆 圈大小 等 ,极 大地 方 便 了 不 同用户 的需求。 管线与洁 具可直 接连接并自动生成系统图( 图二 ) ,同时提 供 一系列 修改工具方 便 实现系统图的完善 ;读 取 系统图信息进 行 公共 建筑给水水力 计算,出计算书 并完成图中管径 标注。 图一 阀门动态 插 入 ,自动遮挡管线 图二 管连洁 具,自动生成系统图 喷 淋 与消 防 提 供 多种布 置喷 淋 设备的方 案 ,包 括 “任 意 布 置”、“直 线喷 头 ”、“矩 形喷 头 ”、“等 距 喷 头 ”,相 互 可配 合使 用。 喷头可自动或指定位置布置,能动态进行喷头位置调整,管线和尺寸线联动。可随意修改喷头类型及接管方式,所连管线自动处理遮挡关系。喷头自动连接喷洒干管,并计算、标注管径;按建筑物的危险等级框选作用面积可计算系统入口压力,或提供入口压力反算最不利点喷头压力,还能校核 4 喷头喷水强度,最后完成 W ORD 计算书。 图三 喷淋计算 同时还提供了消火栓系统的设计,可选择单栓、双栓及其接管方式,消防管线自动搜索消火栓接线点完成连接,标注管径后可直接进行系统水力计算,输出计算书。 图...
