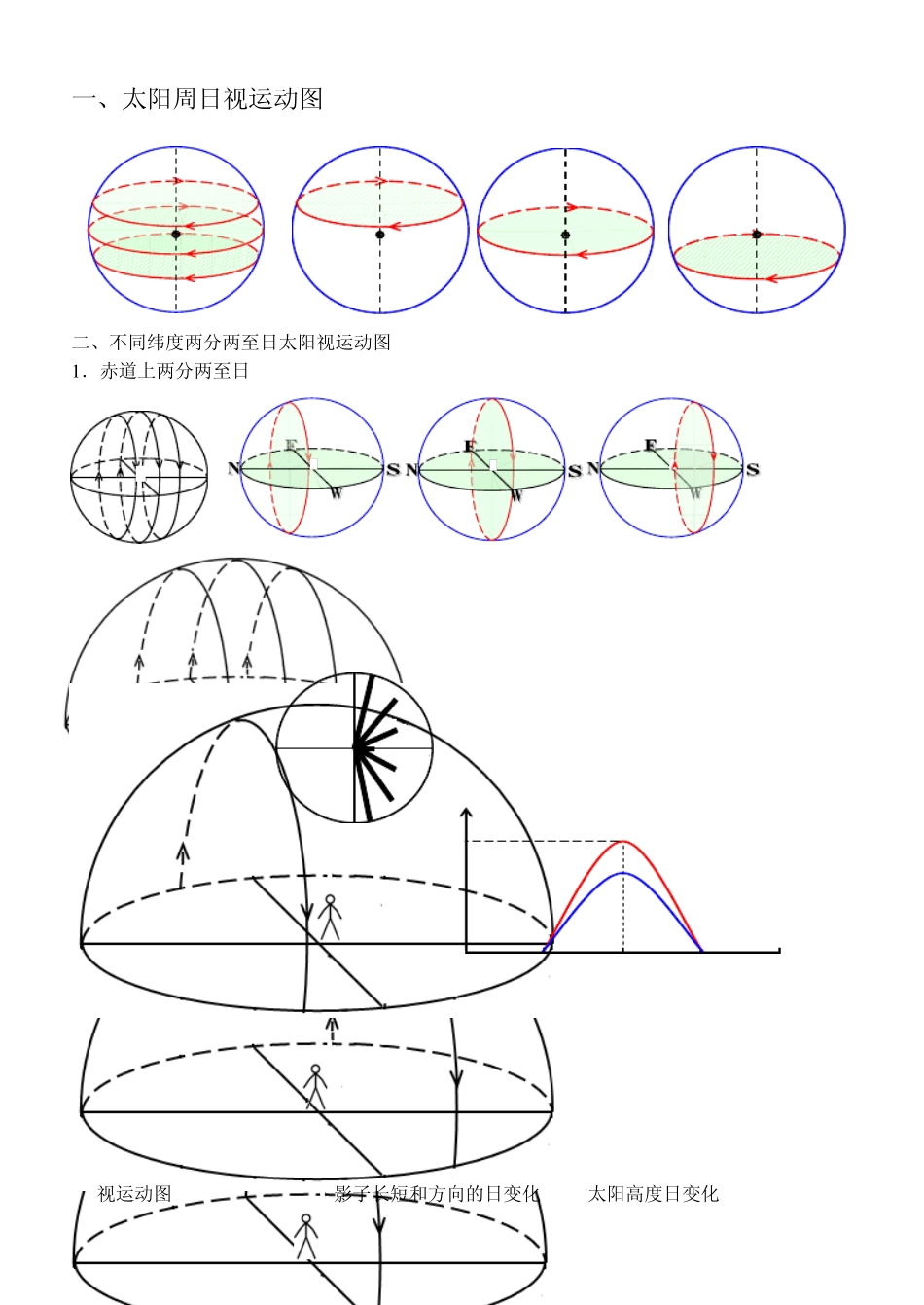

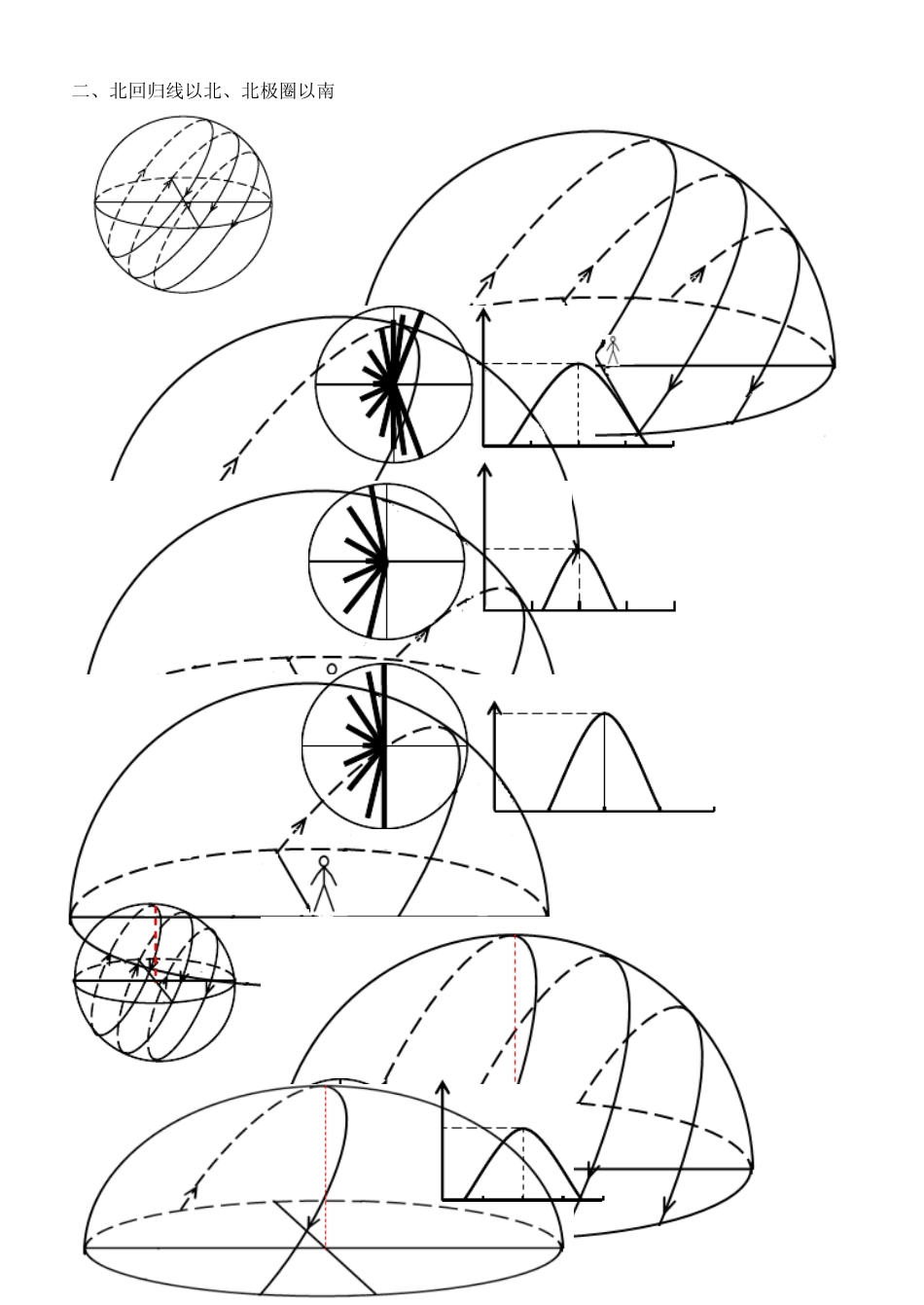

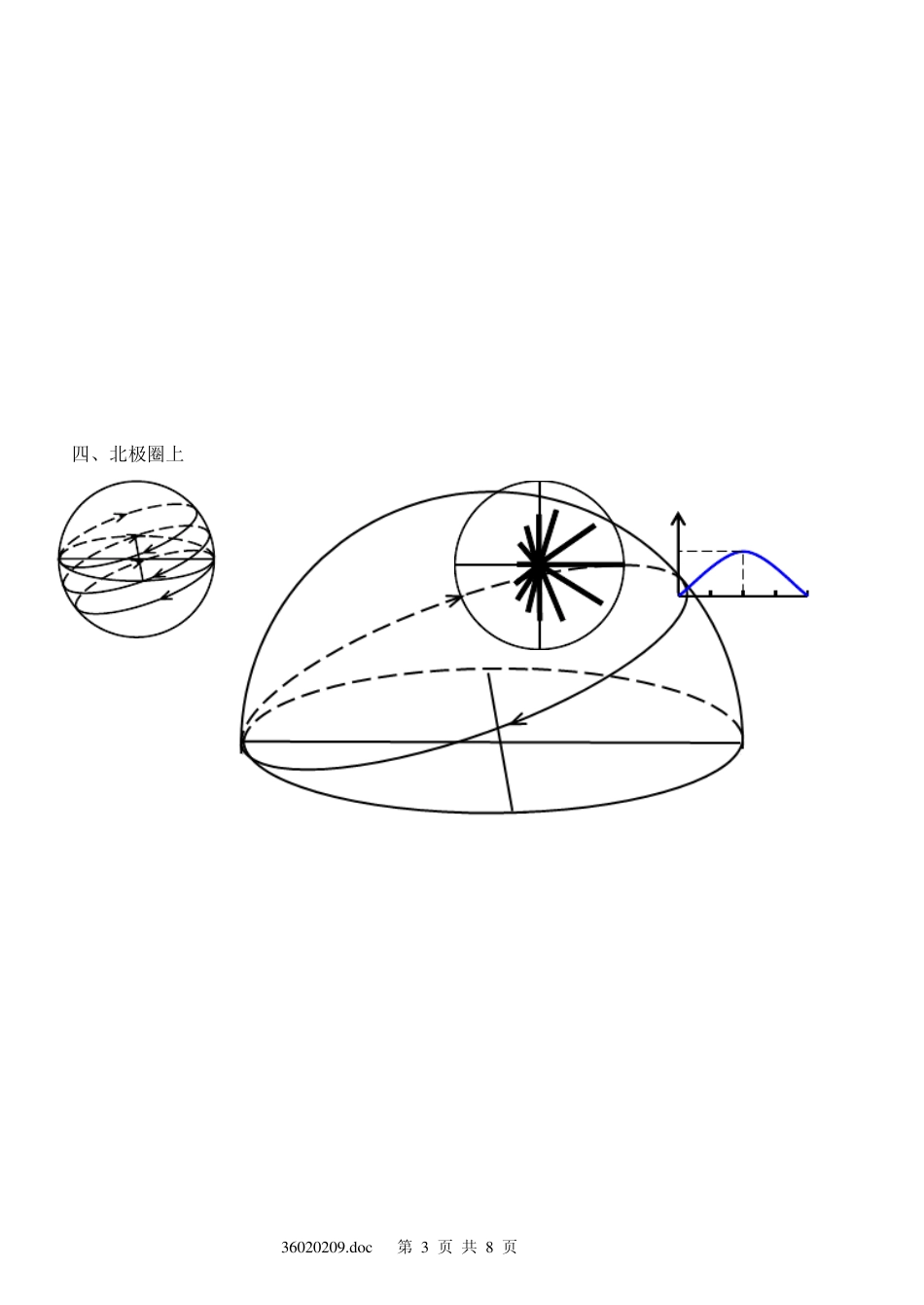

36020209.doc 第 1 页 共 8 页 一、太阳周日视运动图 二、不同纬度两分两至日太阳视运动图 1．赤道上两分两至日 视运动图 影子长短和方向的日变化 太阳高度日变化 36020209.doc 第 2 页 共 8 页 二、北回归线以北、北极圈以南 三、北回归线上 36020209.doc 第 3 页 共 8 页 四、北极圈上 36020209.doc 第 4 页 共 8 页 五、夏至日北极圈内 例1：下图表示某地一天中两个不同时刻太阳光线与地面的夹角，据此回答下列三题。 1．这一天，太阳直射点的纬度是（ ） A.15°N B.20°N C.15°S D.20°S 2．该地的地理纬度是（ ） A.70°N B.75°N C.70°S D.75°S 3．当太阳处在正北方上空时，国际标准时为 20时，则该地的经度位置是（ ） A.120°W B.0° C.60°E D.180° 六、北极点处太阳视运动图 例2： 下图为某科考队员在某地观测到的太阳高度日变化示意图，这一天他观察到的太阳在天空呈逆时针方向运行。据此回答下面两题。 1.该科考队员所处的纬度位置是（ ） A.68°S B.68°N C.90°S D.90°N 2.假设图示太阳高度为该地一年中的最大值，则（ ） A.地球上的热带范围将变大 B.地球上温带范围将变小 C.地球上有极昼极夜现象的范围将变小 D.武汉（30°N）正午太阳高度的年变化幅度将变大 S N 35° 5° 某地 0 12 24 时刻 太阳高度 22° 36020209.doc 第 5 页 共 8 页 七、南半球中纬度地区 八、南极点太阳视运动 九、南极圈上夏至日（或南半球刚好出现极昼的地方，即该地纬线与晨昏圈相切） 十、南极圈内视运动 例3 下图表示某地点A某日所观察到的太阳运行轨迹，其中箭头表 示太阳运行方向，E、W、S、N分别表示东、西、南、北四个方向。当太阳位于图中B点时，北京时间为16点。据此回答下面两题。 1.观察地点的地理坐标可能是（ BD ） A.60°N，120°W B. 60°N，60°E C.70°N，120°W D. 70°N，60°E 2.该日，太阳升起的方向是（ B） A.地平正北方向 B. 地平东北方向 C.地平东南方向 D. 地平正东方向 W N S B 地平面 E 40° A 36020209.doc 第 6 页 共 8 页 例4：右图为北半球冬至日不同纬度地区太阳高度的日变化曲线，图中各曲线对应的纬度分别是： 练习： 下图是在澳大利亚新南威尔士州的米尔迪拉市（约34°S,143°E）建造的太阳能热力塔式发电站。它由 200 面大镜子和一个大铁塔组成，镜子聚焦，将太阳光...
