套管拔桩和全回转拔桩

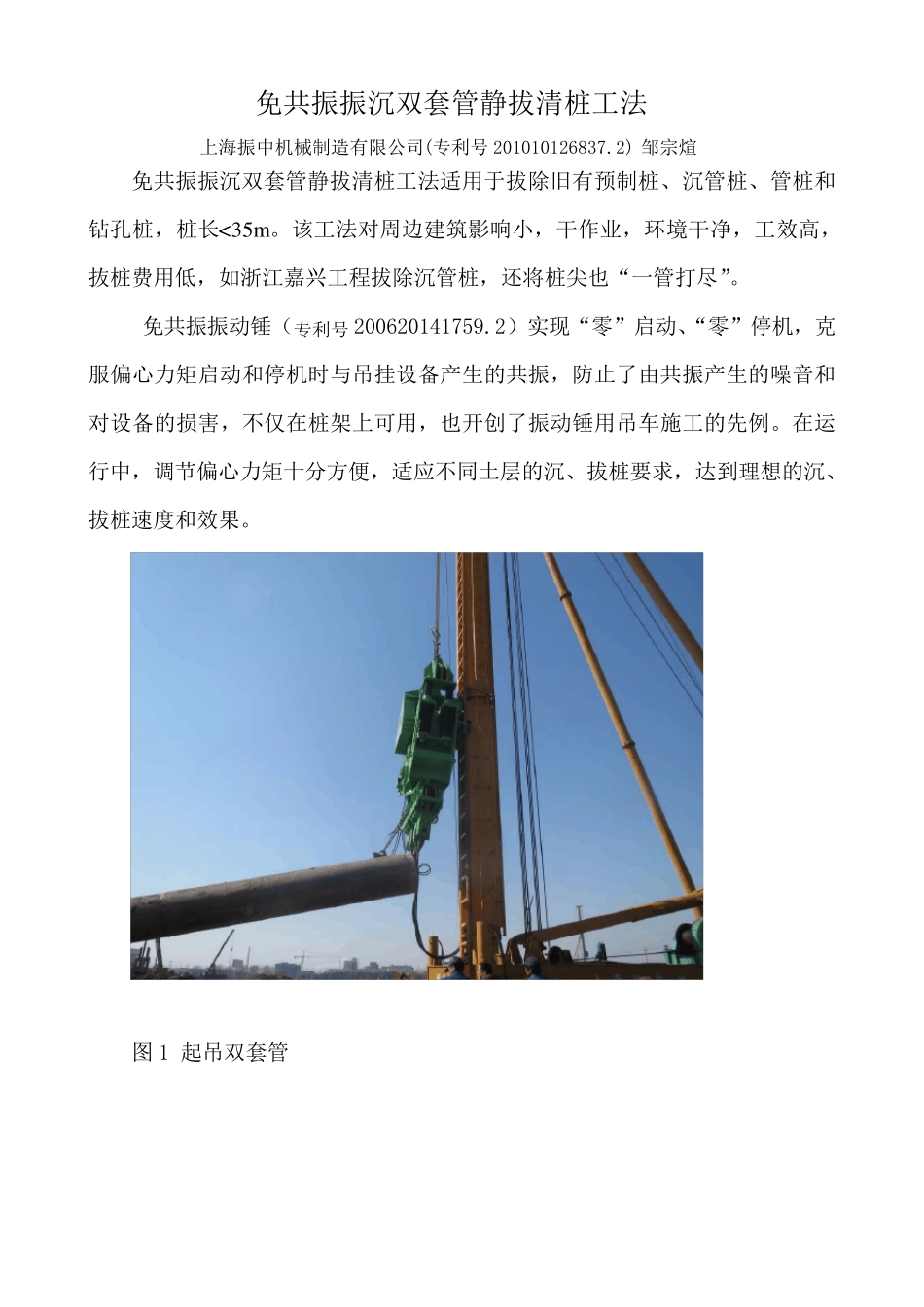

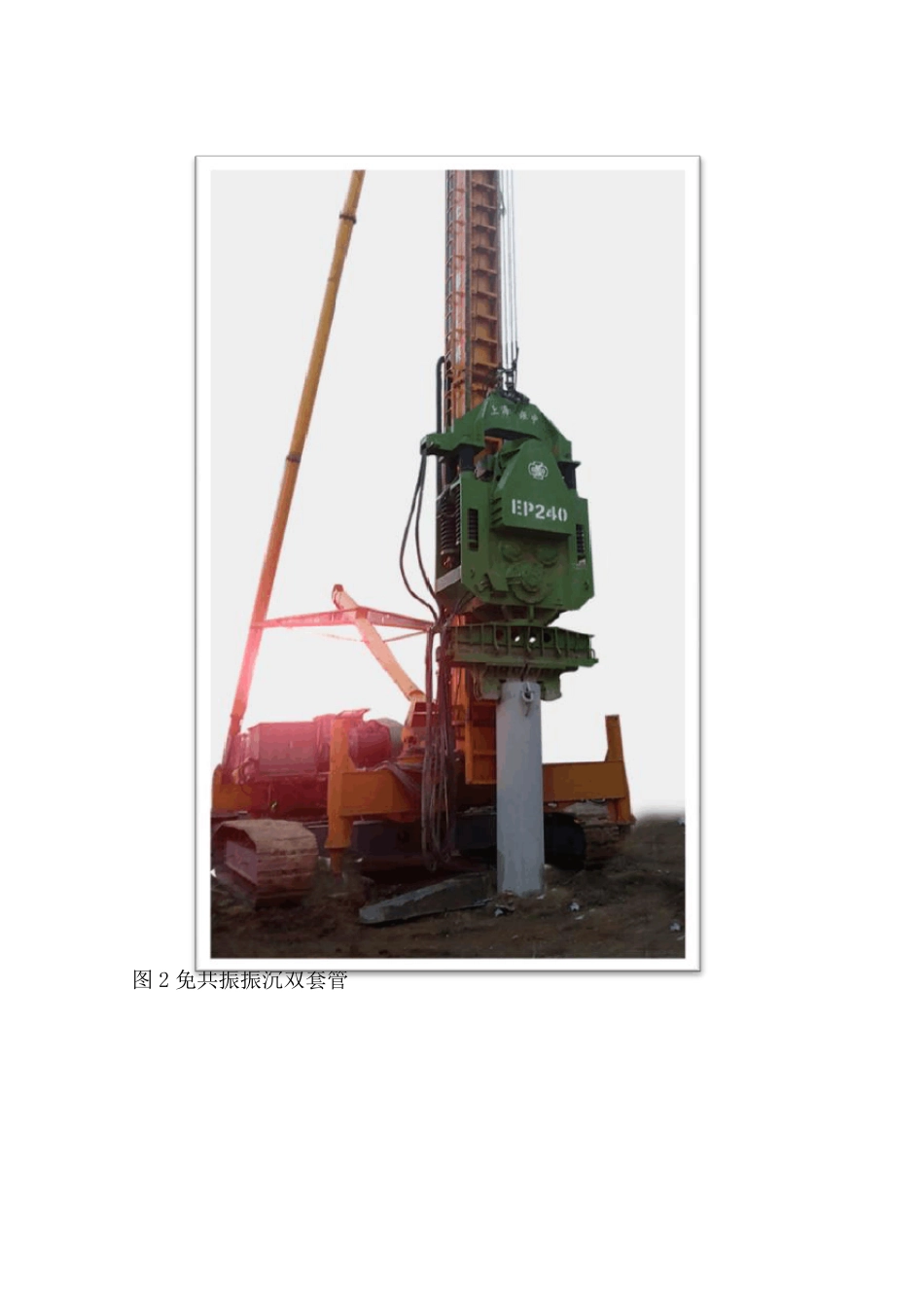

免共振振沉双套管静拔清桩工法 上海振中机械制造有限公司(专利号201010126837.2) 邹宗煊 免共振振沉双套管静拔清桩工法适用于拔除旧有预制桩、沉管桩、管桩和钻孔桩，桩长<35m 。该工法对周边建筑影响小，干作业，环境干净，工效高，抜桩费用低，如浙江嘉兴工程拔除沉管桩，还将桩尖也“一管打尽”。 免共振振动锤（专利号200620141759.2）实现“零”启动、“零”停机，克服偏心力矩启动和停机时与吊挂设备产生的共振，防止了由共振产生的噪音和对设备的损害，不仅在桩架上可用，也开创了振动锤用吊车施工的先例。在运行中，调节偏心力矩十分方便，适应不同土层的沉、拔桩要求，达到理想的沉、拔桩速度和效果。 图 1 起吊双套管 图2 免共振振沉双套管 图3 静拔內套管(管内有桩与土) 图4 振落內套管内的桩与土 图5 內套管内的旧沉管桩被振落 图6 內套管里的旧沉管桩由地面下1.3m 上浮 1.8m 至夹具间被卡住 图7 旧沉管桩桩尖也被“一管打尽” 抜出来 全回转钻机清障拔桩 图8 左为油泵站右为全回转钻机 图9 全回转钻机吊装钢管 图10 全回转钻机施工钢管逐步下沉地下障碍物中
