由不规则离散点集生成TIN与GRID-DEM知识讲解

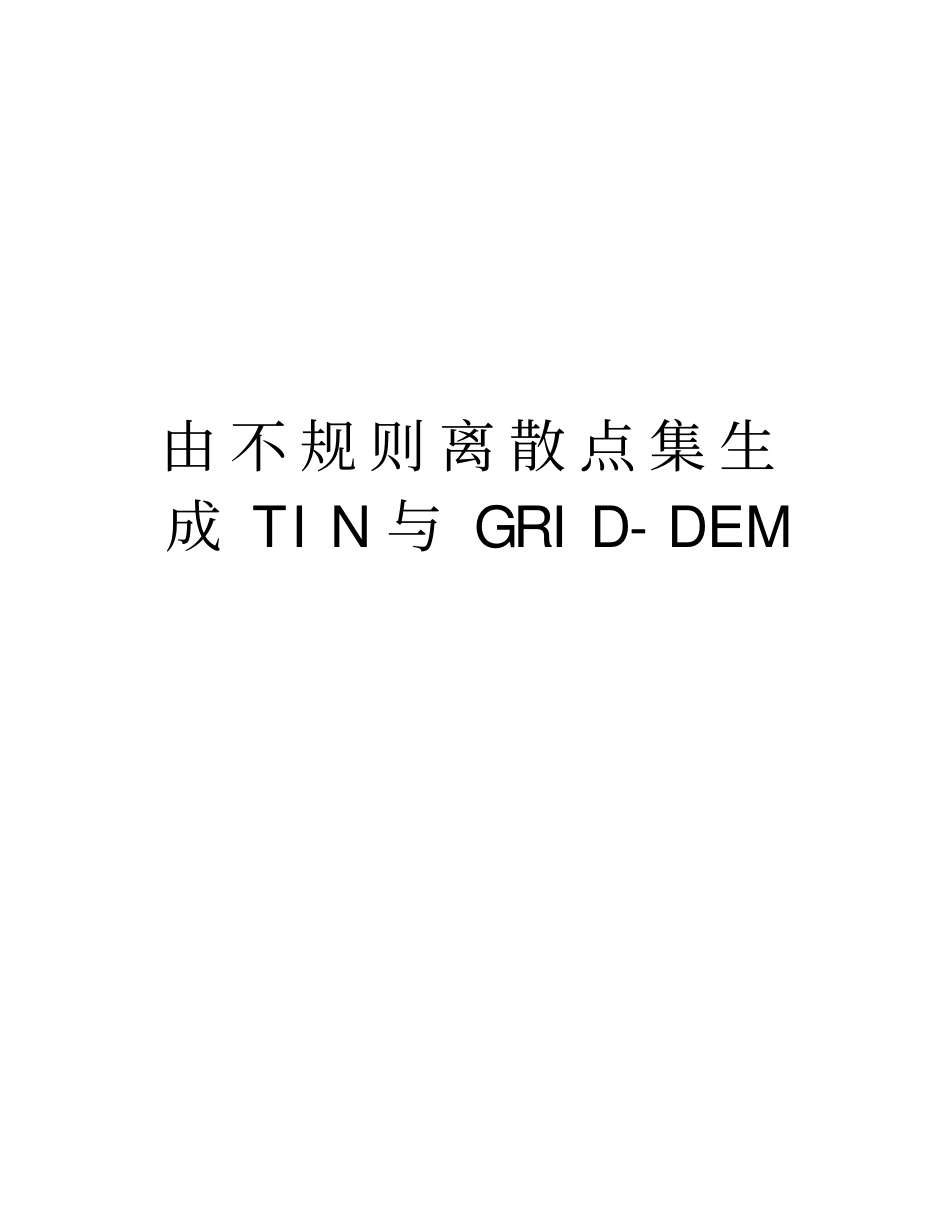

由不规则离散点集生成TIN与GRID-DEM知识讲解_第1页
1/11

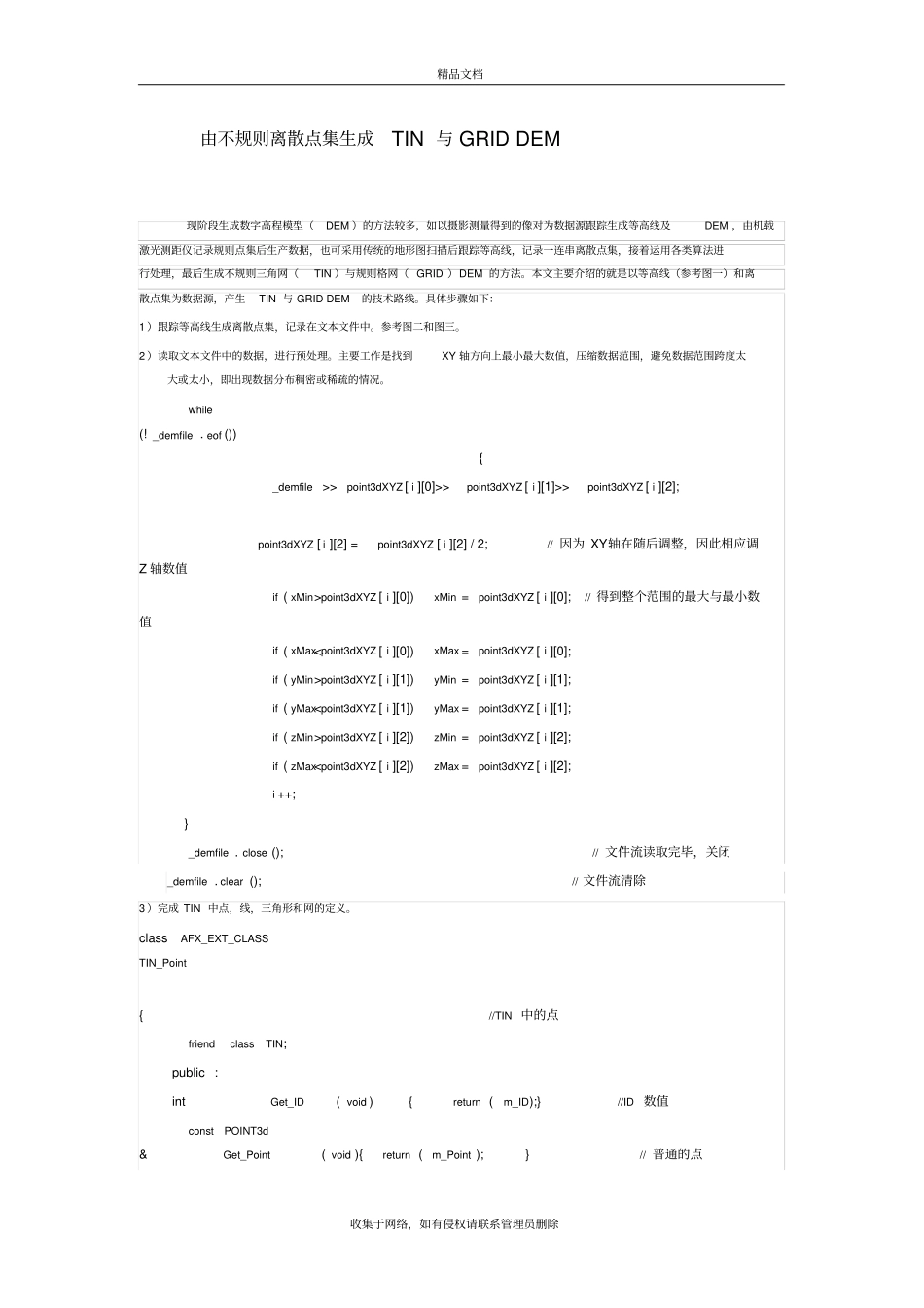

由不规则离散点集生成TIN与GRID-DEM知识讲解_第2页
2/11
由不规则离散点集生成TIN与GRID-DEM知识讲解_第3页
3/11
由 不 规 则 离 散 点 集 生成 TI N 与 GRI D- DEM精品文档收集于网络,如有侵权请联系管理员删除由不规则离散点集生成TIN 与 GRID DEM 现阶段生成数字高程模型(DEM )的方法较多,如以摄影测量得到的像对为数据源跟踪生成等高线及DEM ,由机载激光测距仪记录规则点集后生产数据,也可采用传统的地形图扫描后跟踪等高线,记录一连串离散点集,接着运用各类算法进行处理,最后生成不规则三角网(TIN )与规则格网( GRID )DEM 的方法。本文主要介绍的就是以等高线(参考图一)和离散点集为数据源,产生TIN 与 GRID DEM的技术路线。具体步骤如下:1 )跟踪等高线生成离散点集,记录在文本文件中。参考图二和图三。2 )读取文本文件中的数据,进行预处理。主要工作是找到XY 轴方向上最小最大数值,压缩数据范围,避免数据范围跨度太大或太小,即出现数据分布稠密或稀疏的情况。while(! _demfile . eof ()) {_demfile >> point3dXYZ [ i ][0]>> point3dXYZ [ i ][1]>> point3dXYZ [ i ][2];point3dXYZ [ i ][2] = point3dXYZ [ i ][2] / 2; // 因为 XY轴在随后调整,因此相应调Z 轴数值if ( xMin>point3dXYZ [ i ][0]) xMin = point3dXYZ [ i ][0];// 得到整个范围的最大与最小数值if ( xMaxpoint3dXYZ [ i ][1]) yMin = point3dXYZ [ i ][1];if ( yMaxpoint3dXYZ [ i ][2]) zMin = point3dXYZ [ i ][2];if ( zMax
