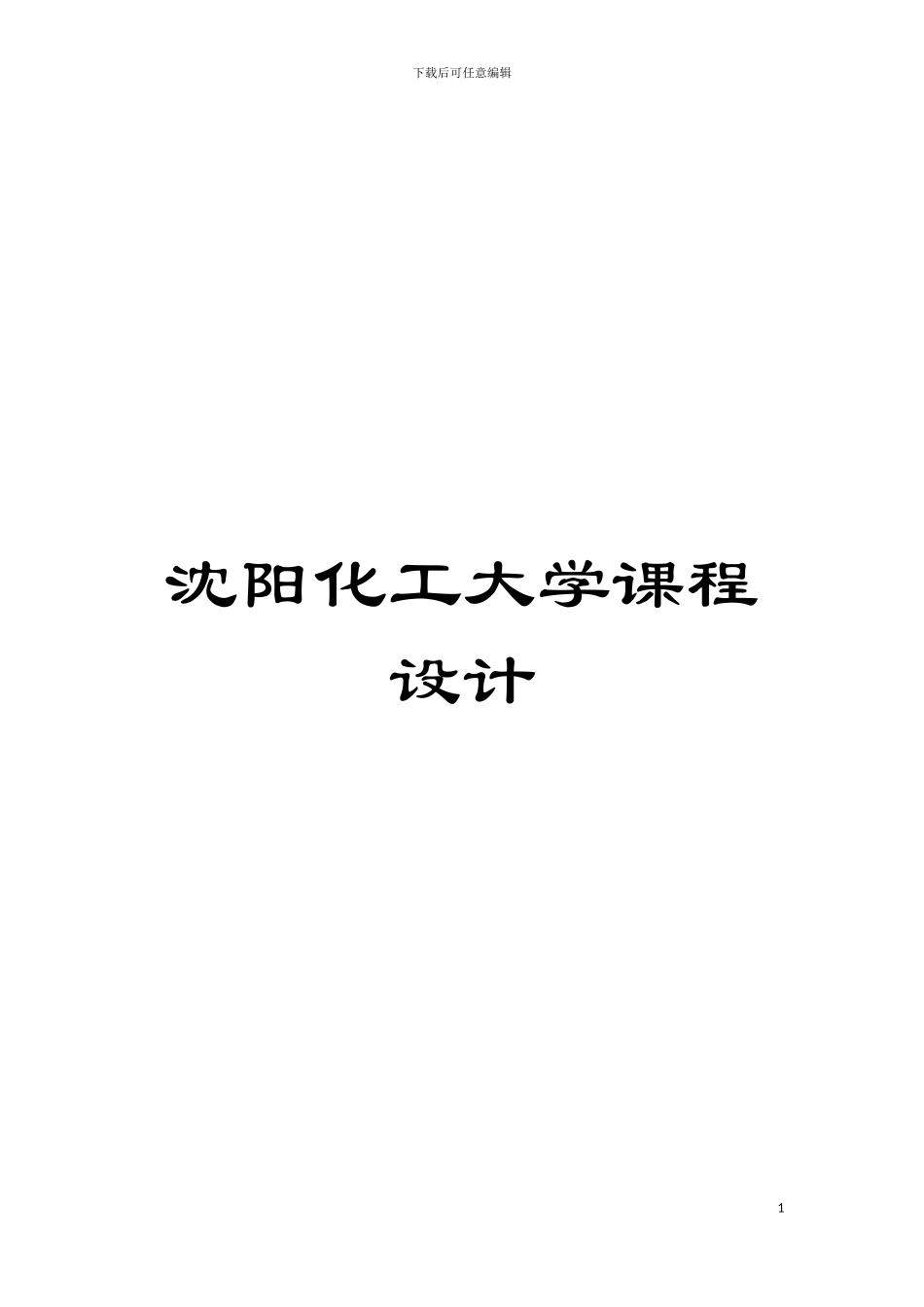

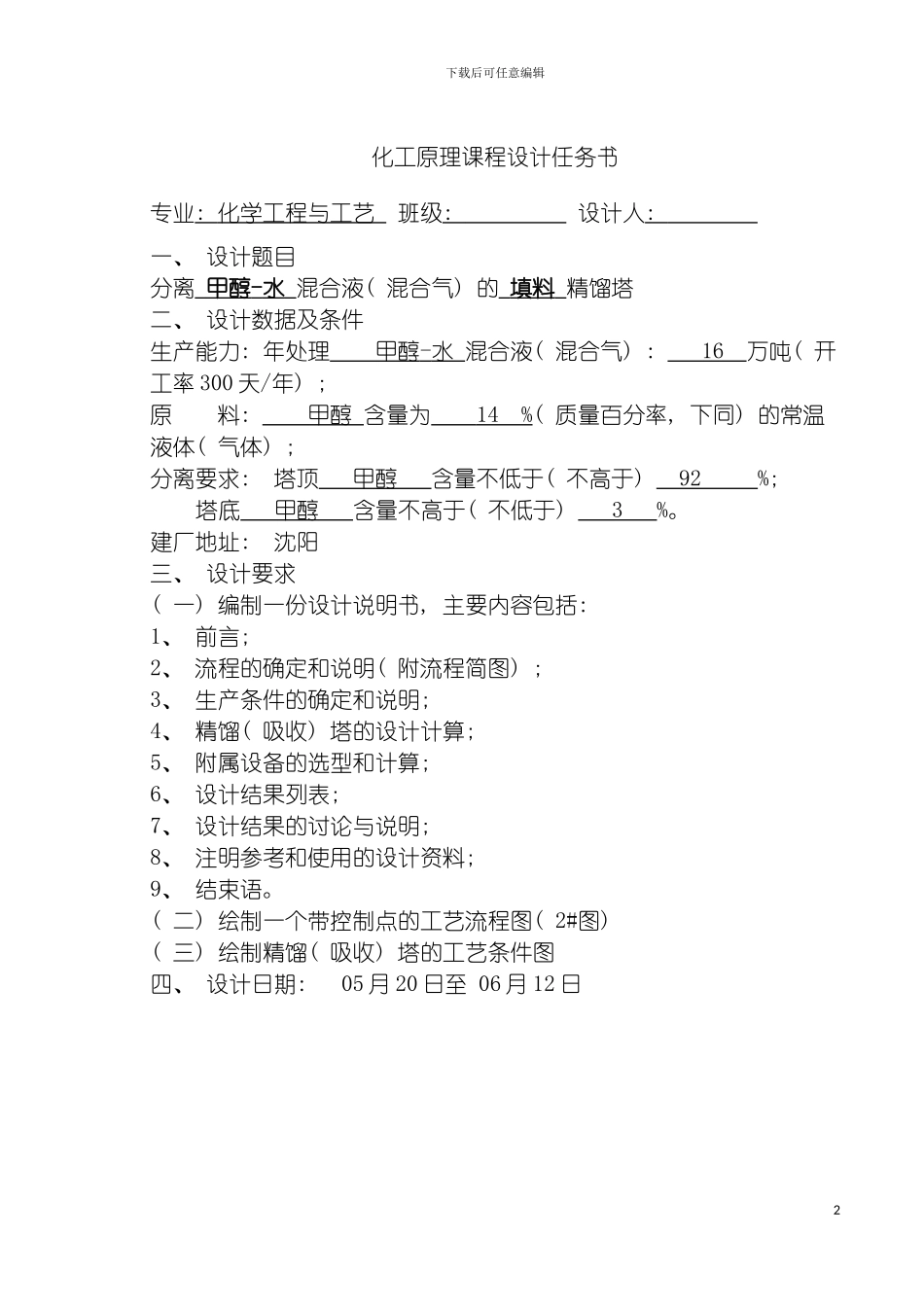

下载后可任意编辑沈阳化工大学课程设计1下载后可任意编辑化工原理课程设计任务书专业: 化学工程与工艺 班级: 设计人: 一、 设计题目分离 甲醇 - 水 混合液( 混合气) 的 填料 精馏塔二、 设计数据及条件生产能力: 年处理 甲醇 - 水 混合液( 混合气) : 16 万吨( 开工率 300 天/年) ; 原 料: 甲醇 含量为 14 % ( 质量百分率, 下同) 的常温液体( 气体) ; 分离要求: 塔顶 甲醇 含量不低于( 不高于) 92 %; 塔底 甲醇 含量不高于( 不低于) 3 %。建厂地址: 沈阳三、 设计要求( 一) 编制一份设计说明书, 主要内容包括: 1、 前言; 2、 流程的确定和说明( 附流程简图) ; 3、 生产条件的确定和说明; 4、 精馏( 吸收) 塔的设计计算; 5、 附属设备的选型和计算; 6、 设计结果列表; 7、 设计结果的讨论与说明; 8、 注明参考和使用的设计资料; 9、 结束语。( 二) 绘制一个带控制点的工艺流程图( 2#图) ( 三) 绘制精馏( 吸收) 塔的工艺条件图四、 设计日期: 05 月 20 日至 06 月 12 日2下载后可任意编辑目 录化工原理课程设计任务书.....................................1目 录......................................................2前言.......................................................4第一章 流程确定和说明.....................................51.1 加料方式的确定..............................................51.2 进料状况的确定..............................................51.3 冷凝方式的确定..............................................51.4 回流方式的确定..............................................51.5 加热方式的确定..............................................61.6 加热器的确定................................................6第二章 精馏塔设计计算.....................................72.1 操作条件与基础数据..........................................72.1.1 操作压力..................................................72.1.2 气液平衡关系与平衡数据....................................72.2 精馏塔工艺计算..............................................82.2.1 物料衡算..................................................82.2.2 热量衡算..................................
