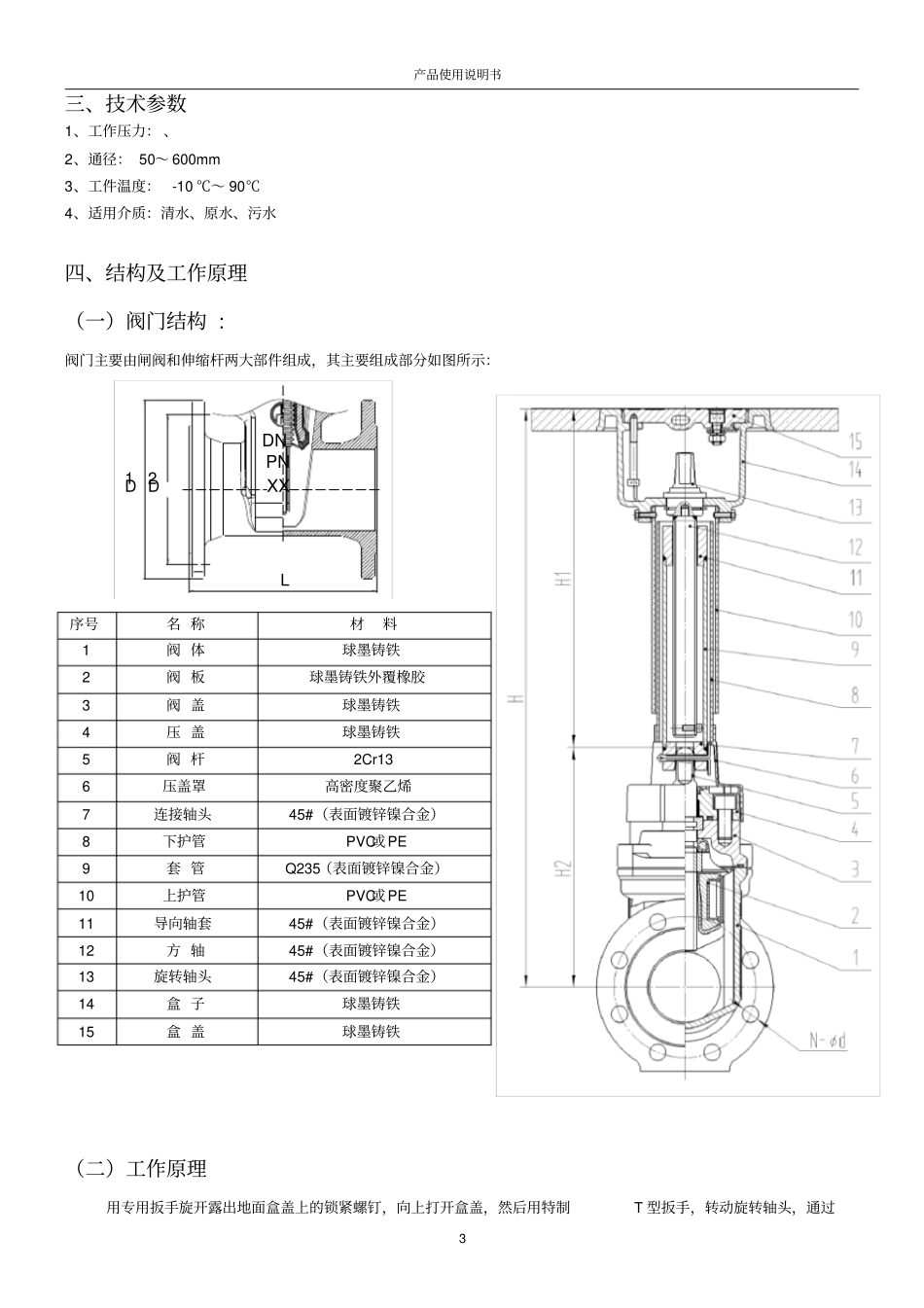

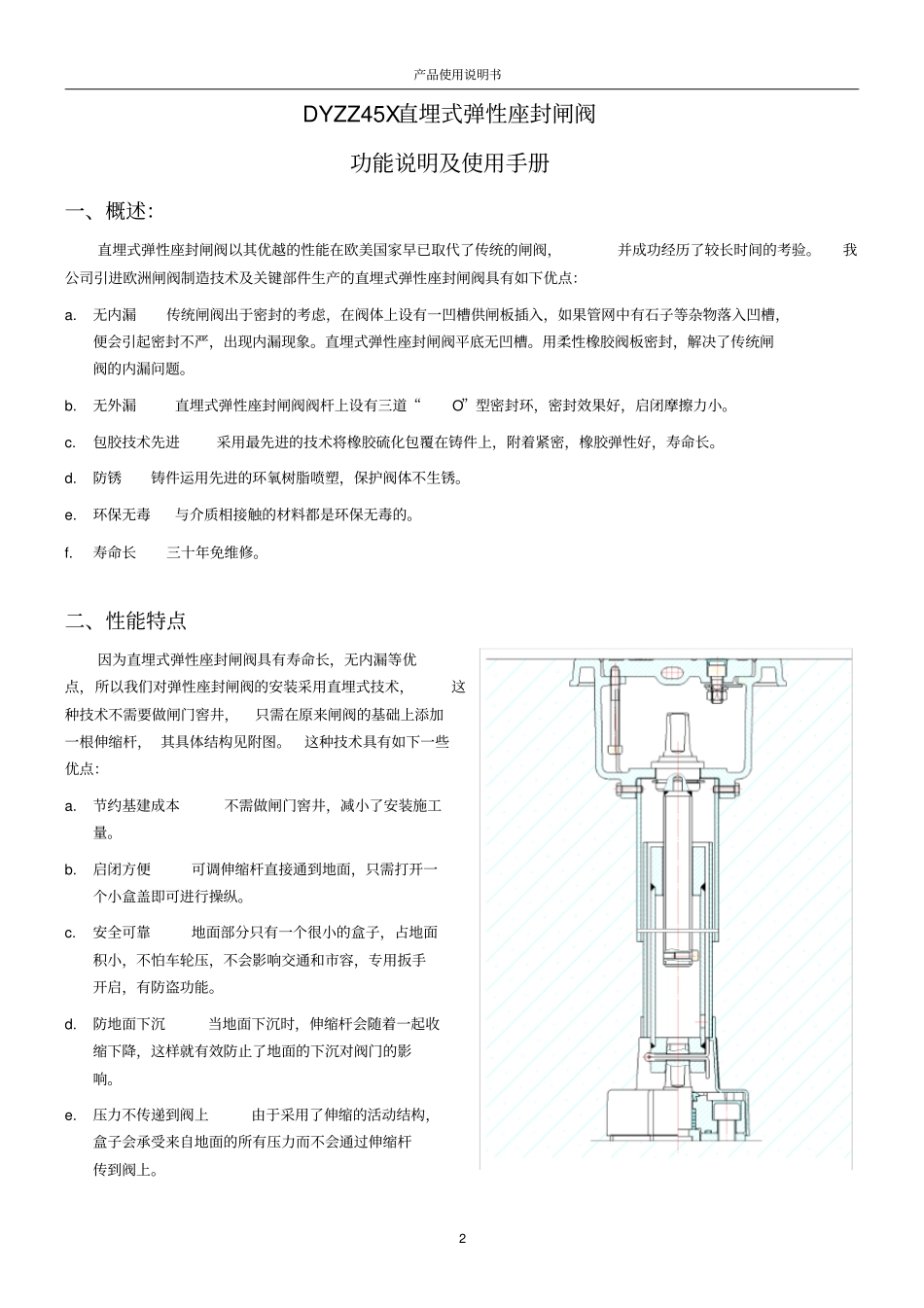

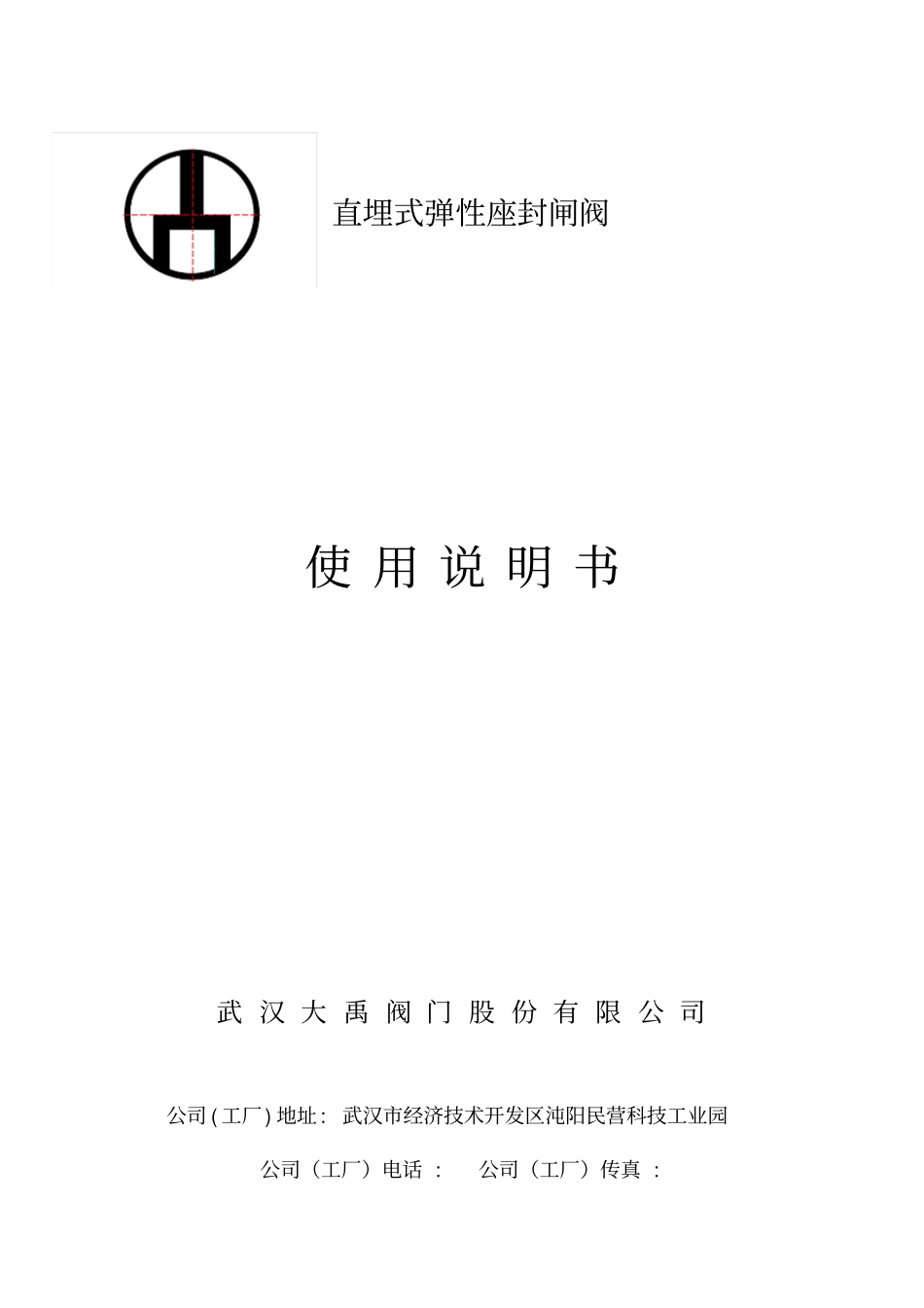

直埋式弹性座封闸阀使 用 说 明 书武 汉 大 禹 阀 门 股 份 有 限 公 司公司 ( 工厂) 地址: 武汉市经济技术开发区沌阳民营科技工业园公司（工厂）电话 : 公司（工厂）传真 :产品使用说明书2DYZZ45X直埋式弹性座封闸阀功能说明及使用手册一、概述：直埋式弹性座封闸阀以其优越的性能在欧美国家早已取代了传统的闸阀，并成功经历了较长时间的考验。我公司引进欧洲闸阀制造技术及关键部件生产的直埋式弹性座封闸阀具有如下优点：a.无内漏传统闸阀出于密封的考虑，在阀体上设有一凹槽供闸板插入，如果管网中有石子等杂物落入凹槽，便会引起密封不严，出现内漏现象。直埋式弹性座封闸阀平底无凹槽。用柔性橡胶阀板密封，解决了传统闸阀的内漏问题。b.无外漏直埋式弹性座封闸阀阀杆上设有三道“O”型密封环，密封效果好，启闭摩擦力小。c.包胶技术先进采用最先进的技术将橡胶硫化包覆在铸件上，附着紧密，橡胶弹性好，寿命长。d.防锈铸件运用先进的环氧树脂喷塑，保护阀体不生锈。e.环保无毒与介质相接触的材料都是环保无毒的。f.寿命长三十年免维修。二、性能特点因为直埋式弹性座封闸阀具有寿命长，无内漏等优点，所以我们对弹性座封闸阀的安装采用直埋式技术，这种技术不需要做闸门窖井，只需在原来闸阀的基础上添加一根伸缩杆， 其具体结构见附图。这种技术具有如下一些优点：a.节约基建成本不需做闸门窖井，减小了安装施工量。b.启闭方便可调伸缩杆直接通到地面，只需打开一个小盒盖即可进行操纵。c.安全可靠地面部分只有一个很小的盒子，占地面积小，不怕车轮压，不会影响交通和市容，专用扳手开启，有防盗功能。d.防地面下沉当地面下沉时，伸缩杆会随着一起收缩下降，这样就有效防止了地面的下沉对阀门的影响。e.压力不传递到阀上由于采用了伸缩的活动结构，盒子会承受来自地面的所有压力而不会通过伸缩杆传到阀上。产品使用说明书3三、技术参数1、工作压力： 、2、通径： 50～ 600mm3、工件温度： -10 ℃～ 90℃4、适用介质：清水、原水、污水四、结构及工作原理（一）阀门结构 :阀门主要由闸阀和伸缩杆两大部件组成，其主要组成部分如图所示：（二）工作原理用专用扳手旋开露出地面盒盖上的锁紧螺钉，向上打开盒盖，然后用特制T 型扳手，转动旋转轴头，通过序号名 称材料1阀 体球墨铸铁2阀 板球墨铸铁外覆橡胶3阀 盖球墨铸铁4压 盖球墨铸铁5阀 杆2Cr136压盖罩高密度聚乙烯7连接轴头45#（表面镀锌镍合金）8...
