直梁弯曲时的内力和应力

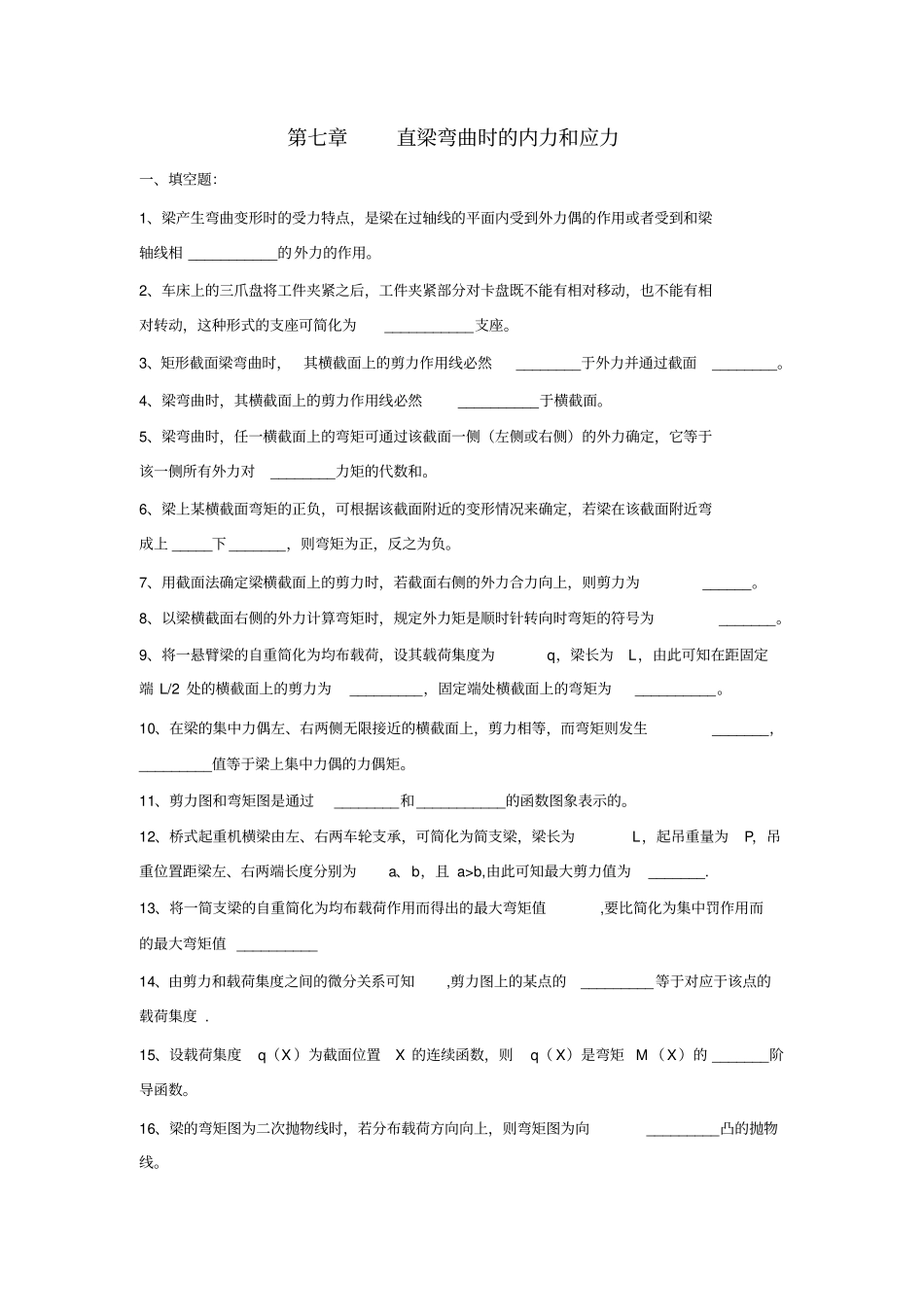

直梁弯曲时的内力和应力_第1页
1/22

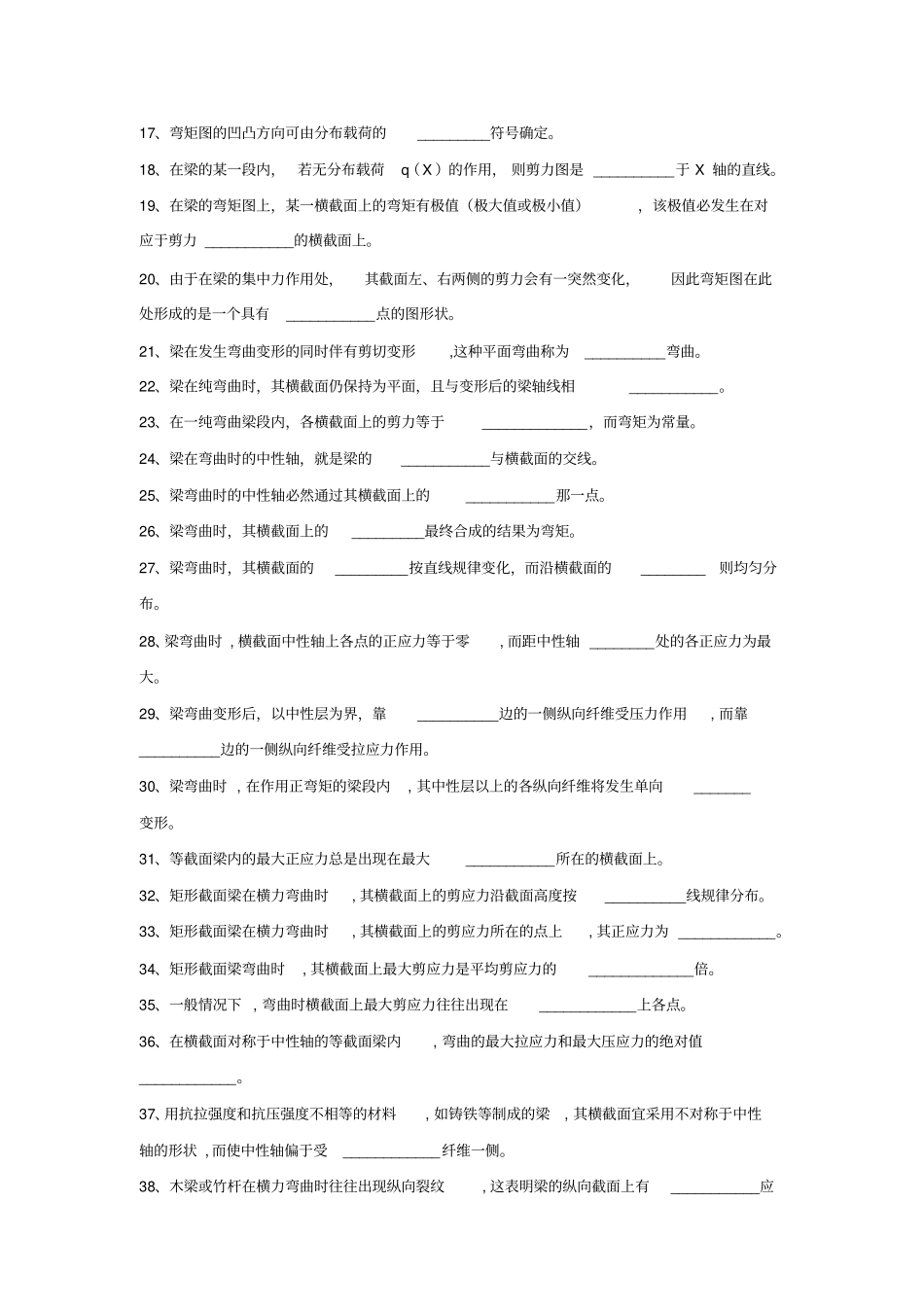

直梁弯曲时的内力和应力_第2页
2/22

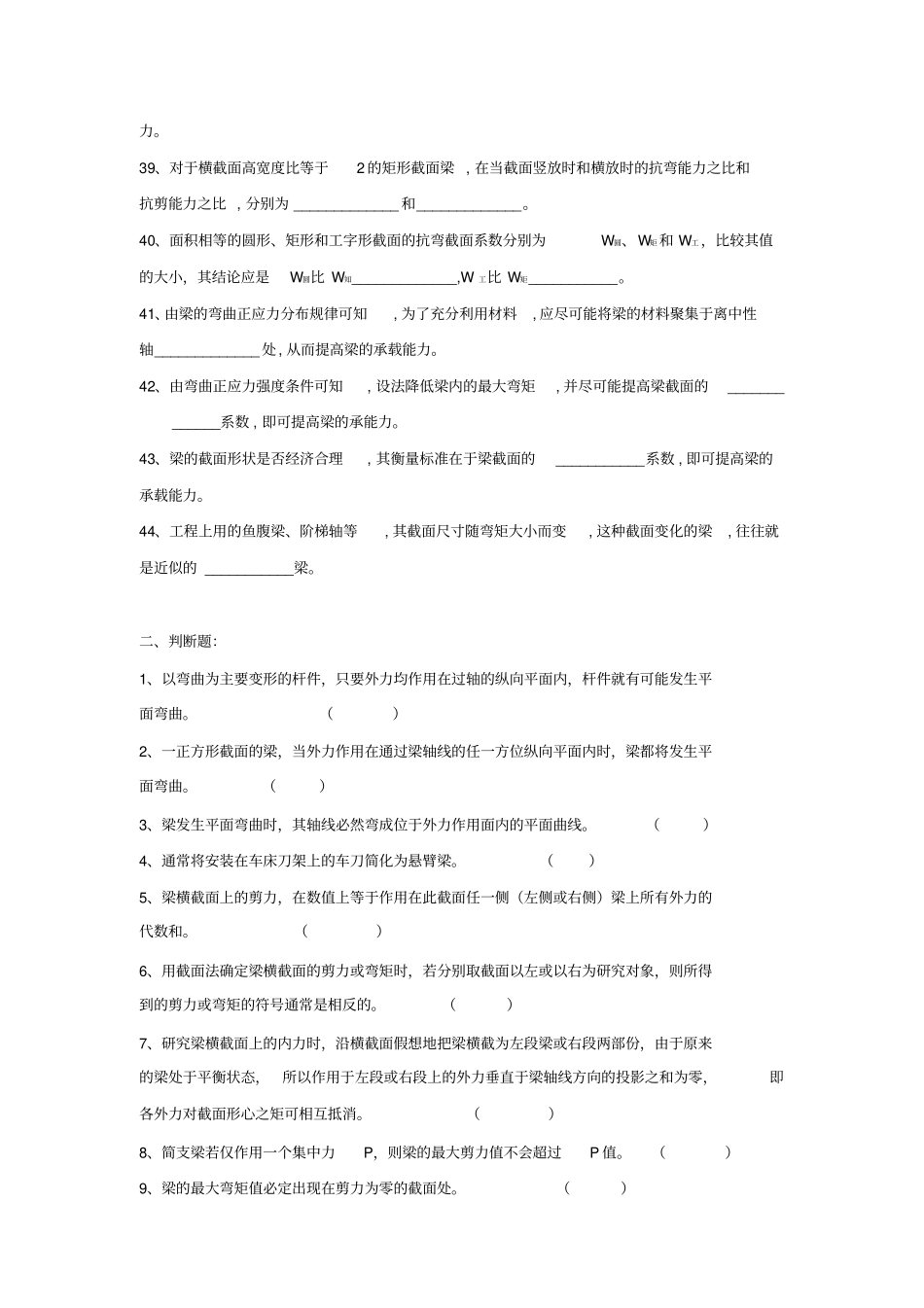

直梁弯曲时的内力和应力_第3页
3/22
第七章直梁弯曲时的内力和应力一、填空题:1、梁产生弯曲变形时的受力特点,是梁在过轴线的平面内受到外力偶的作用或者受到和梁轴线相 ___________的外力的作用。2、车床上的三爪盘将工件夹紧之后,工件夹紧部分对卡盘既不能有相对移动,也不能有相对转动,这种形式的支座可简化为___________支座。3、矩形截面梁弯曲时,其横截面上的剪力作用线必然________于外力并通过截面________。4、梁弯曲时,其横截面上的剪力作用线必然__________于横截面。5、梁弯曲时,任一横截面上的弯矩可通过该截面一侧(左侧或右侧)的外力确定,它等于该一侧所有外力对________力矩的代数和。6、梁上某横截面弯矩的正负,可根据该截面附近的变形情况来确定,若梁在该截面附近弯成上 _____下 _______,则弯矩为正,反之为负。7、用截面法确定梁横截面上的剪力时,若截面右侧的外力合力向上,则剪力为______。8、以梁横截面右侧的外力计算弯矩时,规定外力矩是顺时针转向时弯矩的符号为_______。9、将一悬臂梁的自重简化为均布载荷,设其载荷集度为q,梁长为L,由此可知在距固定端 L/2 处的横截面上的剪力为_________,固定端处横截面上的弯矩为__________。10、在梁的集中力偶左、右两侧无限接近的横截面上,剪力相等,而弯矩则发生_______,_________值等于梁上集中力偶的力偶矩。11、剪力图和弯矩图是通过________和___________的函数图象表示的。12、桥式起重机横梁由左、右两车轮支承,可简化为简支梁,梁长为L,起吊重量为P,吊重位置距梁左、右两端长度分别为a、b,且 a>b,由此可知最大剪力值为_______. 13、将一简支梁的自重简化为均布载荷作用而得出的最大弯矩值,要比简化为集中罚作用而的最大弯矩值 __________ 14、由剪力和载荷集度之间的微分关系可知,剪力图上的某点的_________等于对应于该点的载荷集度 . 15、设载荷集度q(X )为截面位置X 的连续函数,则q( X)是弯矩 M (X)的 _______阶导函数。16、梁的弯矩图为二次抛物线时,若分布载荷方向向上,则弯矩图为向_________凸的抛物线。17、弯矩图的凹凸方向可由分布载荷的_________符号确定。18、在梁的某一段内,若无分布载荷q(X )的作用, 则剪力图是 __________于 X 轴的直线。19、在梁的弯矩图上,某一横截面上的弯矩有极值(极大值或极小值),该极值必发生在对应于剪力 ___________的横截面上。20、由于在梁的集中力作用处,其截面左、右两侧的剪力会有一突然变化,...
