相复励三相同步发电机使用维护说明书

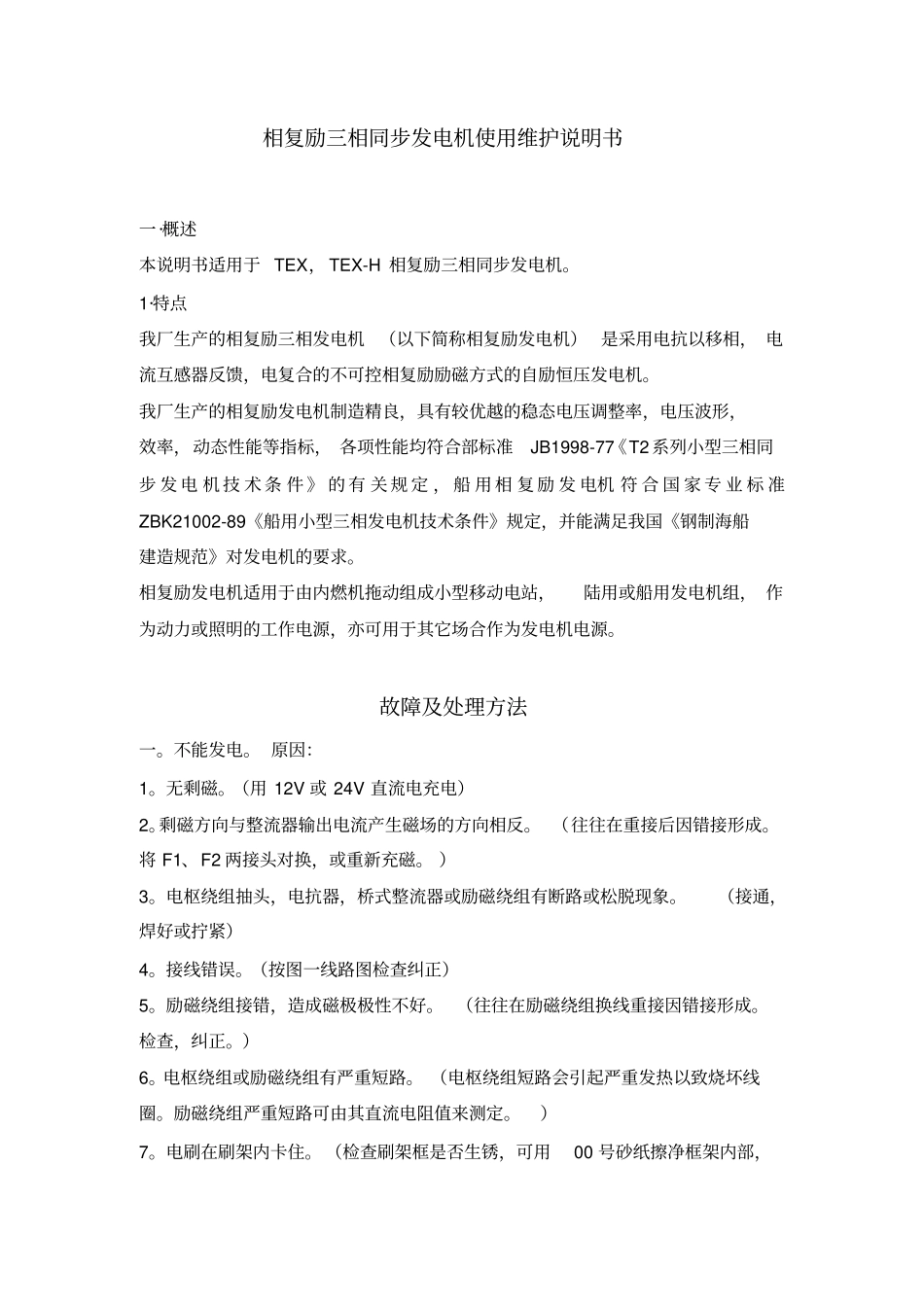

相复励三相同步发电机使用维护说明书_第1页
1/14

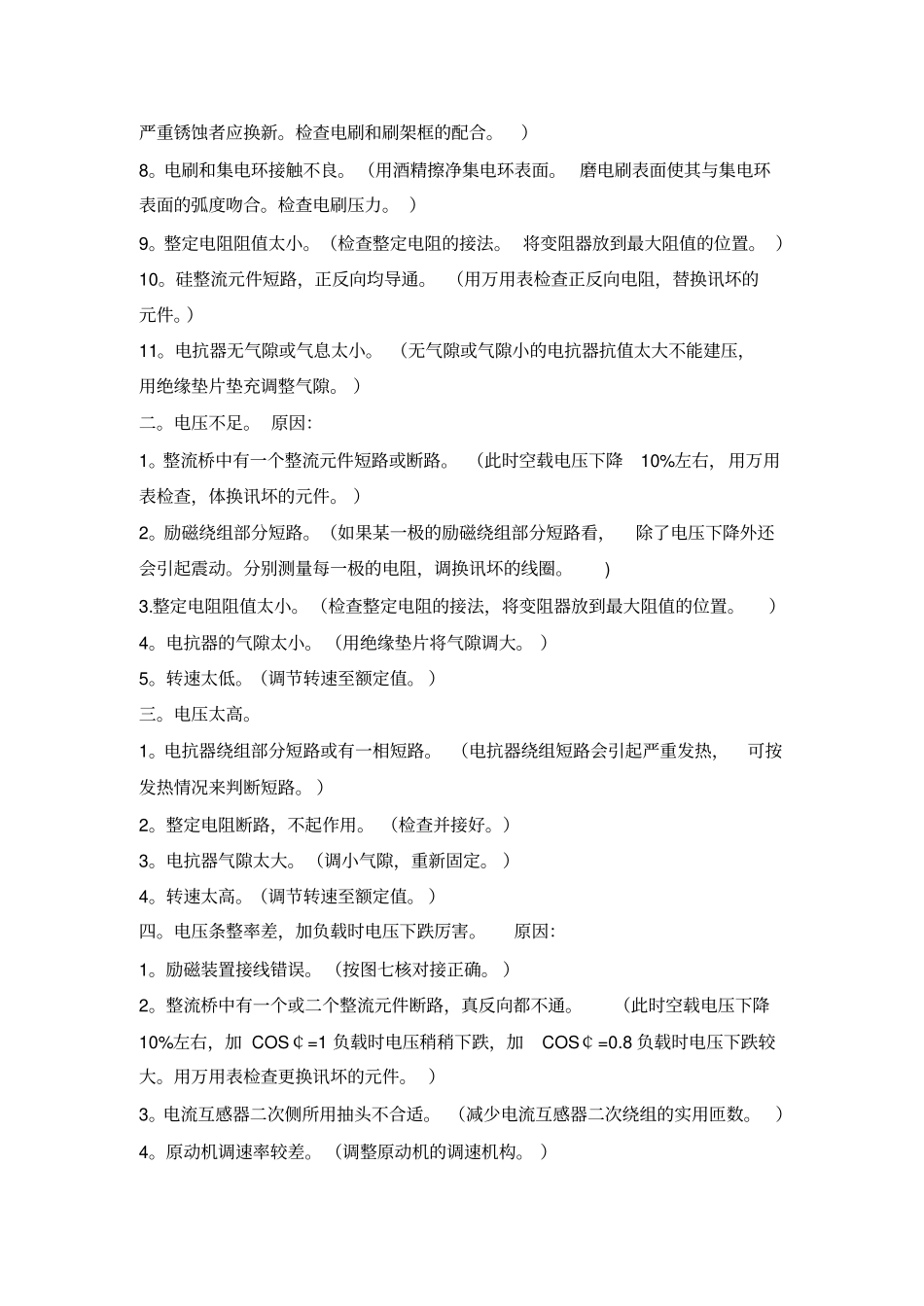

相复励三相同步发电机使用维护说明书_第2页
2/14

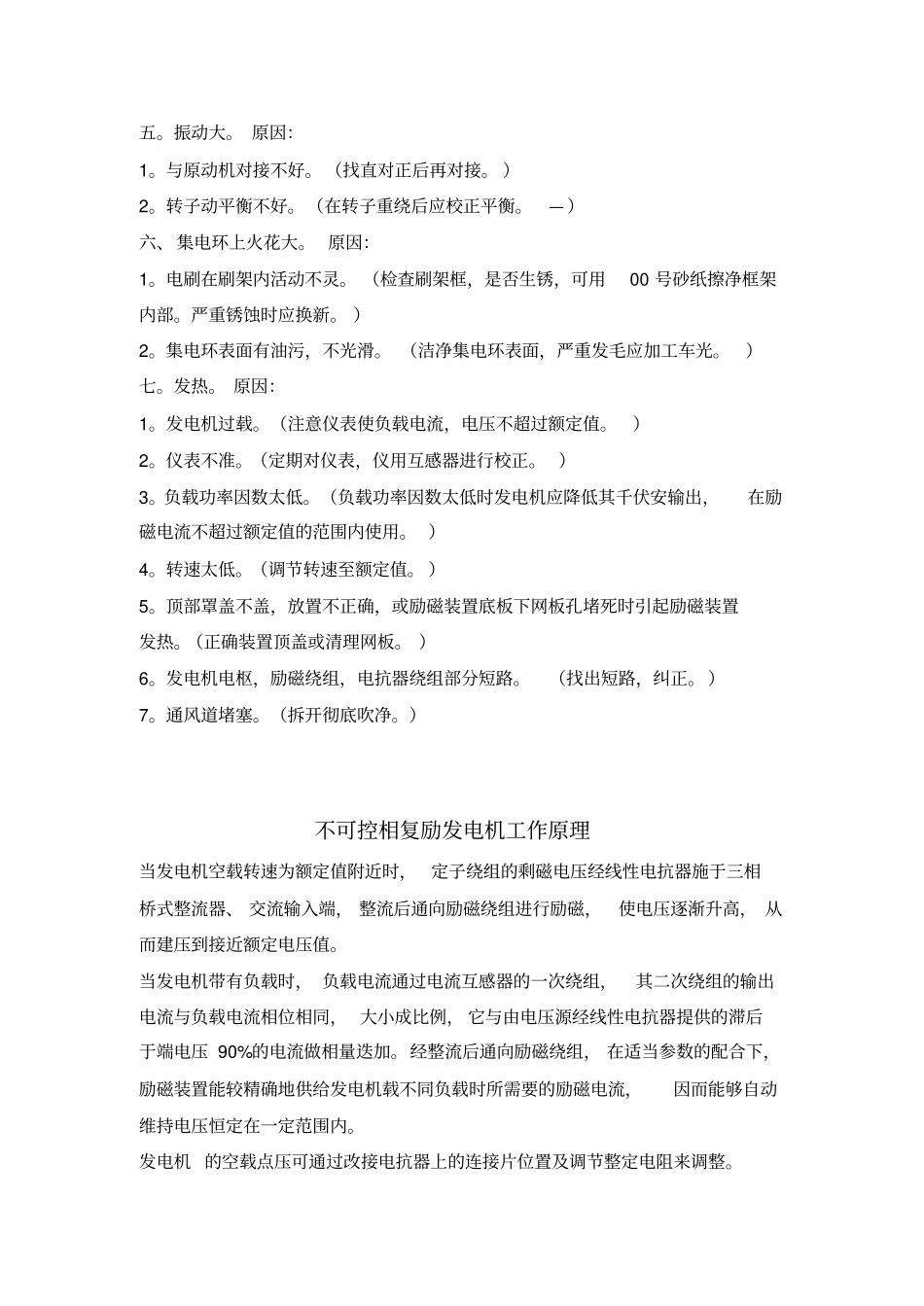

相复励三相同步发电机使用维护说明书_第3页
3/14
相复励三相同步发电机使用维护说明书一·概述本说明书适用于 TEX, TEX-H 相复励三相同步发电机。1·特点我厂生产的相复励三相发电机(以下简称相复励发电机) 是采用电抗以移相, 电流互感器反馈,电复合的不可控相复励励磁方式的自励恒压发电机。我厂生产的相复励发电机制造精良,具有较优越的稳态电压调整率,电压波形,效率,动态性能等指标, 各项性能均符合部标准JB1998-77《T2 系列小型三相同步 发 电 机 技 术 条 件 》 的 有 关 规 定 , 船 用 相 复 励 发 电机 符 合 国 家 专 业 标 准ZBK21002-89《船用小型三相发电机技术条件》规定,并能满足我国《钢制海船建造规范》对发电机的要求。相复励发电机适用于由内燃机拖动组成小型移动电站,陆用或船用发电机组, 作为动力或照明的工作电源,亦可用于其它场合作为发电机电源。故障及处理方法一。不能发电。 原因:1。无剩磁。(用 12V 或 24V 直流电充电)2。剩磁方向与整流器输出电流产生磁场的方向相反。 (往往在重接后因错接形成。将 F1、F2 两接头对换,或重新充磁。 )3。电枢绕组抽头,电抗器,桥式整流器或励磁绕组有断路或松脱现象。(接通,焊好或拧紧)4。接线错误。(按图一线路图检查纠正)5。励磁绕组接错,造成磁极极性不好。 (往往在励磁绕组换线重接因错接形成。检查,纠正。)6。电枢绕组或励磁绕组有严重短路。 (电枢绕组短路会引起严重发热以致烧坏线圈。励磁绕组严重短路可由其直流电阻值来测定。)7。电刷在刷架内卡住。 (检查刷架框是否生锈,可用00 号砂纸擦净框架内部,严重锈蚀者应换新。检查电刷和刷架框的配合。)8。电刷和集电环接触不良。 (用酒精擦净集电环表面。 磨电刷表面使其与集电环表面的弧度吻合。检查电刷压力。 )9。整定电阻阻值太小。(检查整定电阻的接法。 将变阻器放到最大阻值的位置。 )10。硅整流元件短路,正反向均导通。 (用万用表检查正反向电阻,替换讯坏的元件。)11。电抗器无气隙或气息太小。 (无气隙或气隙小的电抗器抗值太大不能建压,用绝缘垫片垫充调整气隙。 )二。电压不足。 原因:1。整流桥中有一个整流元件短路或断路。 (此时空载电压下降10%左右,用万用表检查,体换讯坏的元件。 )2。励磁绕组部分短路。(如果某一极的励磁绕组部分短路看,除了电压下降外还会引起震动。分别测量每一极的电阻,调换讯坏的线圈。) 3.整定电阻阻值太小。(检查...
