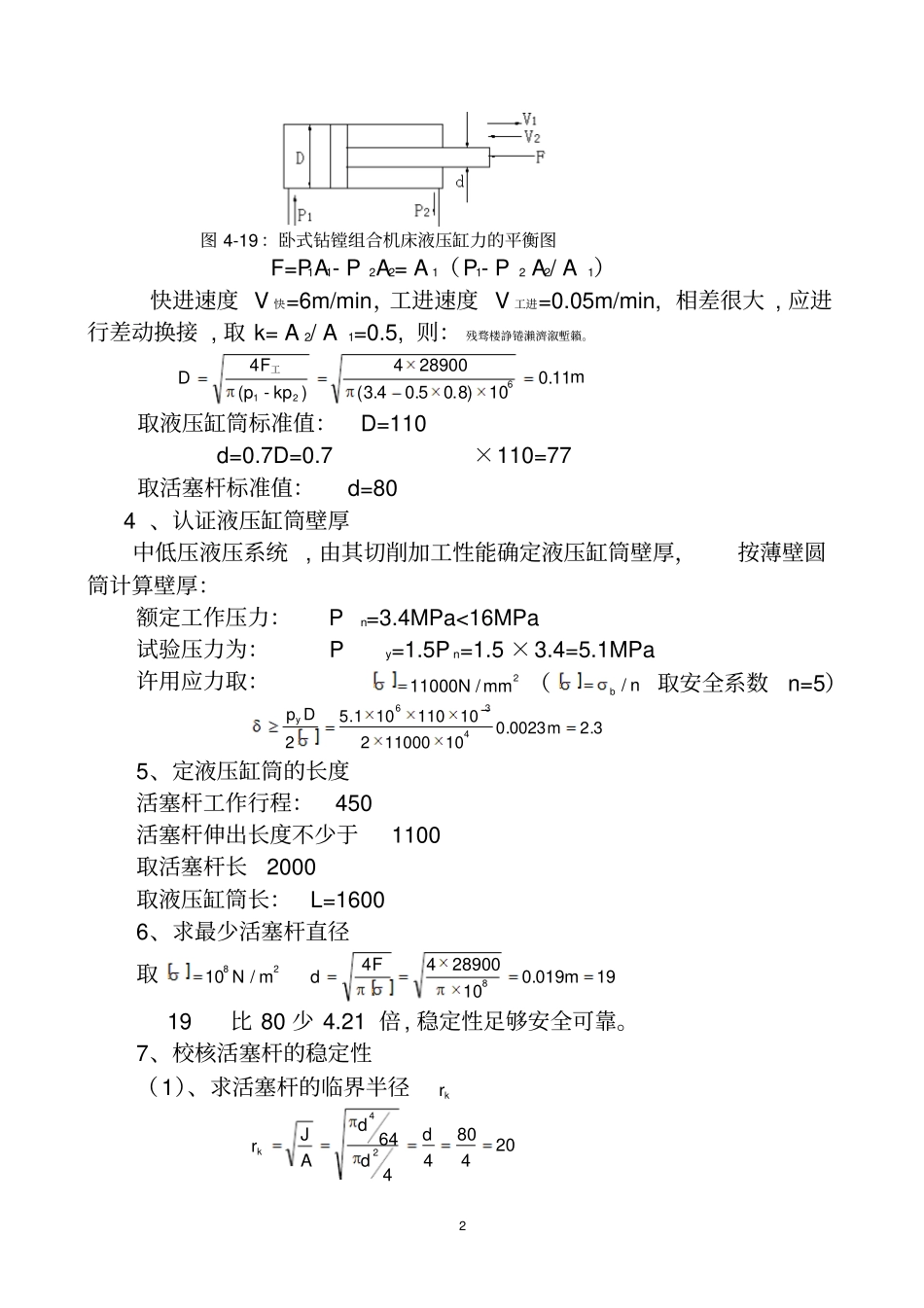

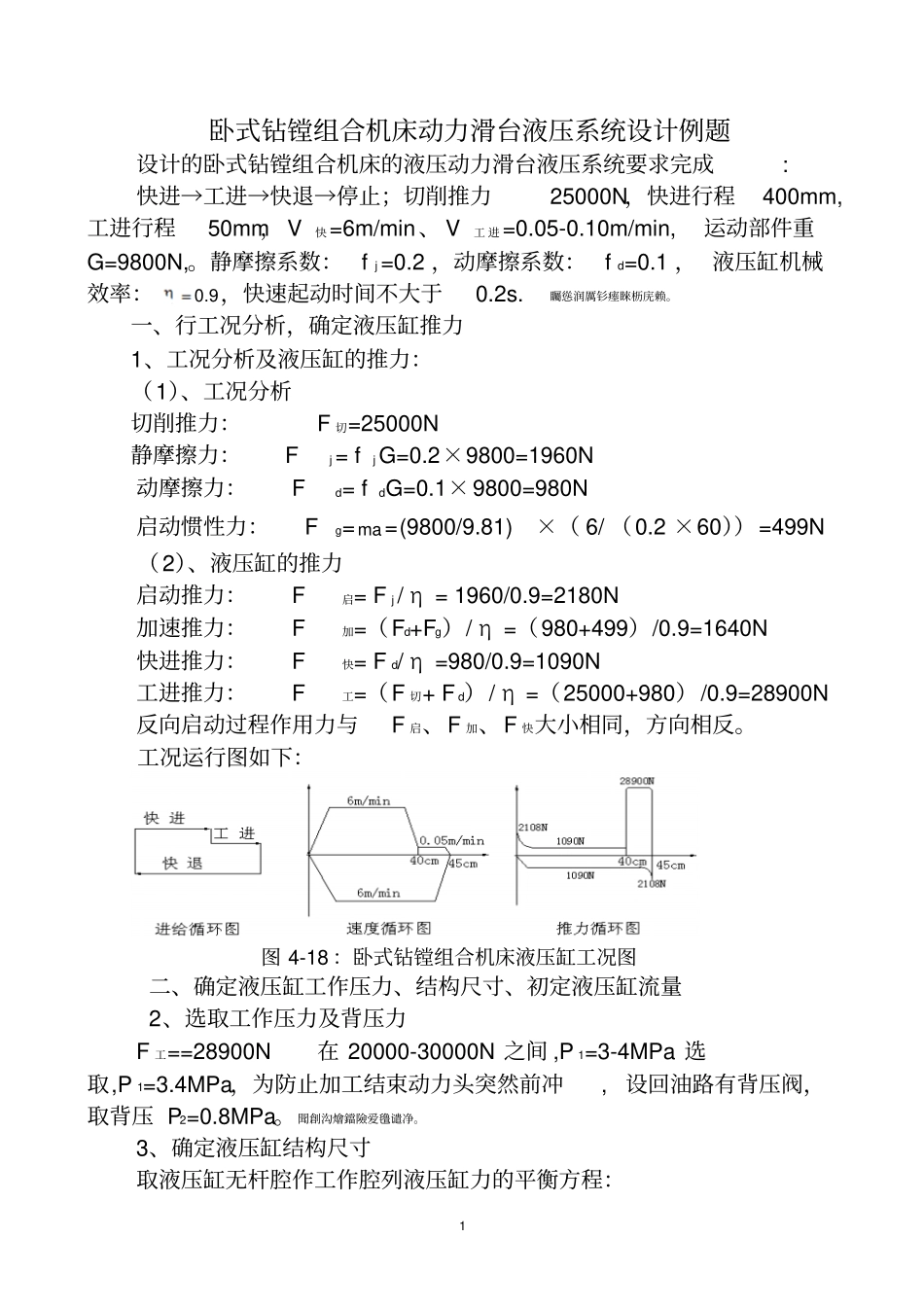

1 卧式钻镗组合机床动力滑台液压系统设计例题设计的卧式钻镗组合机床的液压动力滑台液压系统要求完成: 快进→工进→快退→停止；切削推力25000N，快进行程400mm,工进行程50mm， V快=6m/min、 V工 进=0.05-0.10m/min,运动部件重G=9800N,。静摩擦系数：f j=0.2 ，动摩擦系数：f d=0.1 ， 液压缸机械效率：9.0 ，快速起动时间不大于0.2s. 矚慫润厲钐瘗睞枥庑赖。一、行工况分析，确定液压缸推力1、工况分析及液压缸的推力：（1）、工况分析切削推力：F 切=25000N 静摩擦力： Fj= fjG=0.2×9800=1960N 动摩擦力： Fd= fdG=0.1×9800=980N 启动惯性力： Fg=ma=(9800/9.81)×（ 6/ （0.2 ×60））=499N （2）、液压缸的推力启动推力： F启= F j/ η = 1960/0.9=2180N 加速推力： F加=（Fd+Fg）/ η =（980+499）/0.9=1640N 快进推力： F快= F d/ η =980/0.9=1090N 工进推力： F工=（F 切+ F d）/ η =（25000+980）/0.9=28900N 反向启动过程作用力与F 启、F 加、F 快大小相同，方向相反。工况运行图如下：图 4-18 ：卧式钻镗组合机床液压缸工况图二、确定液压缸工作压力、结构尺寸、初定液压缸流量2、选取工作压力及背压力F 工==28900N 在 20000-30000N 之间 ,P 1=3-4MPa 选取,P 1=3.4MPa，为防止加工结束动力头突然前冲, 设回油路有背压阀，取背压 P2=0.8MPa。 聞創沟燴鐺險爱氇谴净。3、确定液压缸结构尺寸取液压缸无杆腔作工作腔列液压缸力的平衡方程：2 图 4-19 ：卧式钻镗组合机床液压缸力的平衡图F=P1A1- P 2A2= A 1（P1- P2 A2/ A1）快进速度 V 快=6m/min，工进速度 V 工进=0.05m/min, 相差很大 , 应进行差动换接 , 取 k= A 2/ A1=0.5, 则： 残骛楼諍锩瀨濟溆塹籟。mFD11.010)8.05.04.3(289004)kp-(p4621工取液压缸筒标准值：D=110 d=0.7D=0.7×110=77 取活塞杆标准值： d=80 4 、认证液压缸筒壁厚中低压液压系统 , 由其切削加工性能确定液压缸筒壁厚，按薄壁圆筒计算壁厚：额定工作压力： Pn=3.4MPa<16MPa 试验压力为： Py=1.5P n=1.5 ×3.4=5.1MPa 许用应力取：2/11000mmN（nb /取安全系数n=5）3.20023.01011000210110101.52436mDpy5、定液压缸筒的长度活塞杆工作行程：450 活塞杆伸出长度不少于1100 取活塞杆长2000 取液压缸筒长：L=1600 6、求最少活塞杆直径取28/10mN19019.01028900448mFd 19比 80 少 4.21 倍, 稳定性...
