硫氯分析仪操作规程VIP专享

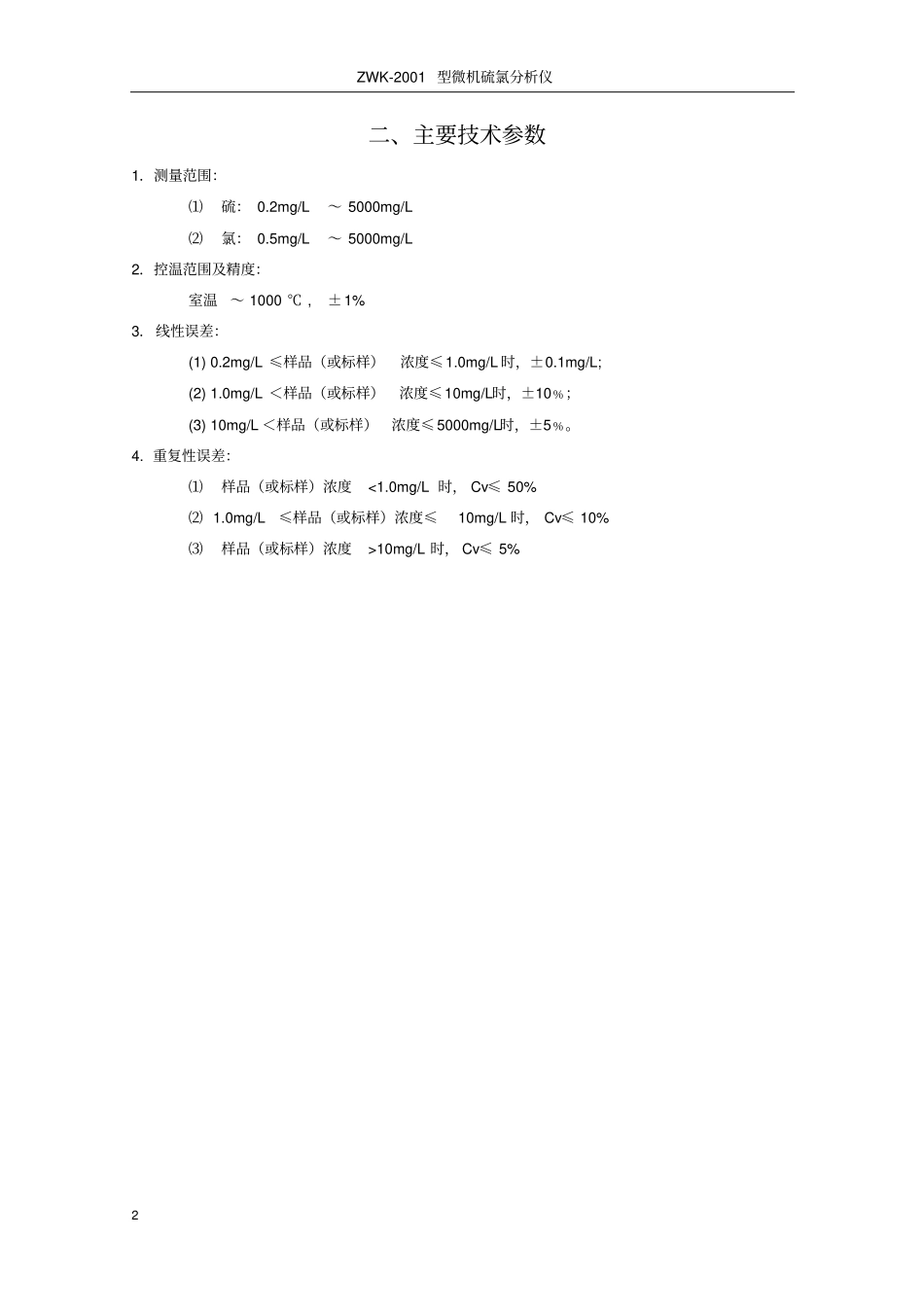

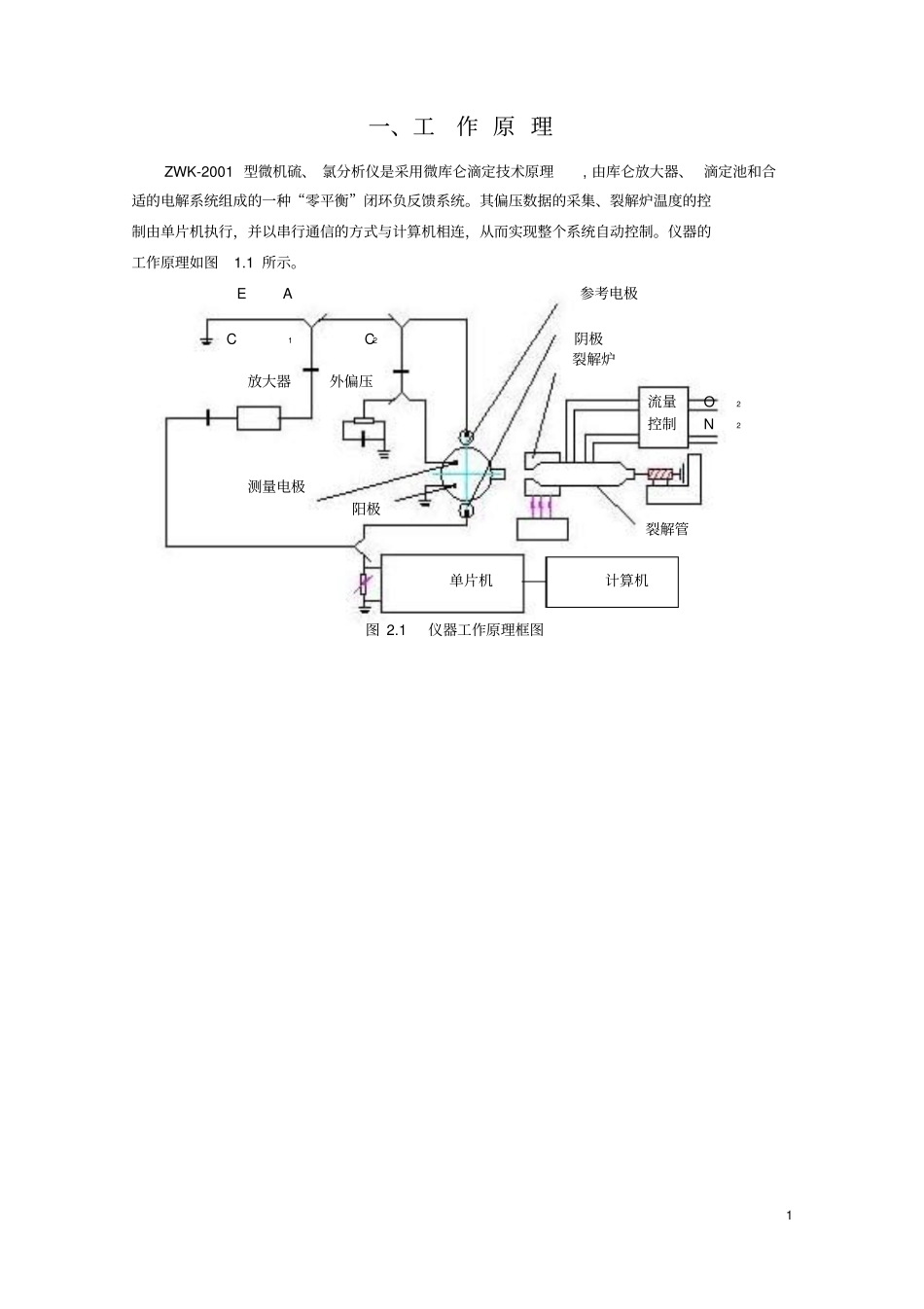

1 一、工作 原 理ZWK-2001 型微机硫、 氯分析仪是采用微库仑滴定技术原理, 由库仑放大器、 滴定池和合适的电解系统组成的一种“零平衡”闭环负反馈系统。其偏压数据的采集、裂解炉温度的控制由单片机执行，并以串行通信的方式与计算机相连，从而实现整个系统自动控制。仪器的工作原理如图1.1 所示。 E A 参考电极 C1 C2 阴极裂解炉放大器外偏压流量 O2控制 N2测量电极阳极裂解管单片机计算机图 2.1 仪器工作原理框图ZWK-2001 型微机硫氯分析仪2 二、主要技术参数1．测量范围：⑴硫： 0.2mg/L ～ 5000mg/L ⑵氯： 0.5mg/L ～ 5000mg/L 2．控温范围及精度：室温～ 1000 ℃ , ±1% 3．线性误差：(1) 0.2mg/L ≤样品（或标样）浓度≤1.0mg/L 时，±0.1mg/L; (2) 1.0mg/L ＜样品（或标样）浓度≤10mg/L时，±10﹪；(3) 10mg/L ＜样品（或标样）浓度≤5000mg/L时，±5﹪。4. 重复性误差：⑴样品（或标样）浓度<1.0mg/L 时， Cv≤ 50% ⑵ 1.0mg/L≤样品（或标样）浓度≤10mg/L 时， Cv≤ 10% ⑶样品（或标样）浓度>10mg/L 时， Cv≤ 5% 3 三、仪器的结构整个分析系统由计算机、主机、温度流量控制器、搅拌器、进样器、滴定池、石英管等组成。1．主机主机可进行数据信号采集、放大和温度测量控制等。2．温度流量控制器温度流量控制器由一高温裂解炉及相应的控制电路和气体流量控制装置组成。3．搅拌器 ：样品的裂解产物被气流带入滴定池后，要保证其与电解液中滴定剂之间进行快速和充分应，通过磁力搅拌器来完成的。4．液体进样器：液体进样器由单片机控制步进电机来带动丝杆推动进样针的前进或后退。当进样 （按前进键）完毕后， 丝杆自动后退。 通过调节两组拨盘开关来设定丝杆的行程和速度。进样行程和速度可根据具体要求进行设定。一般情况下，进程和速度分别设为3 档和 8 档。5．气体进样器：对于气体样品，用气体进样器可实现样品的自动取样和手动进样,按以下步骤操作：⑴ 打开气体进样器的电源开关；⑵ 根据温度控制器的操作进行温度设定，一般温度设定为100℃左右， 温控仪自动升温到设定温度，温度平衡后，方可进行下面的操作；⑶ 以顺时针和逆时针方向反复转动平面六通阀几次，以确保阀门开、关灵活；⑷ 把六通阀转动至取样 位置，用样品气吹扫六通阀至少15 秒以上方可进样；⑸ 把六通阀快速转至进样 位置；⑹ 需连续测量则重复⑷、⑸两个步骤，否则关闭样品气，结束...
