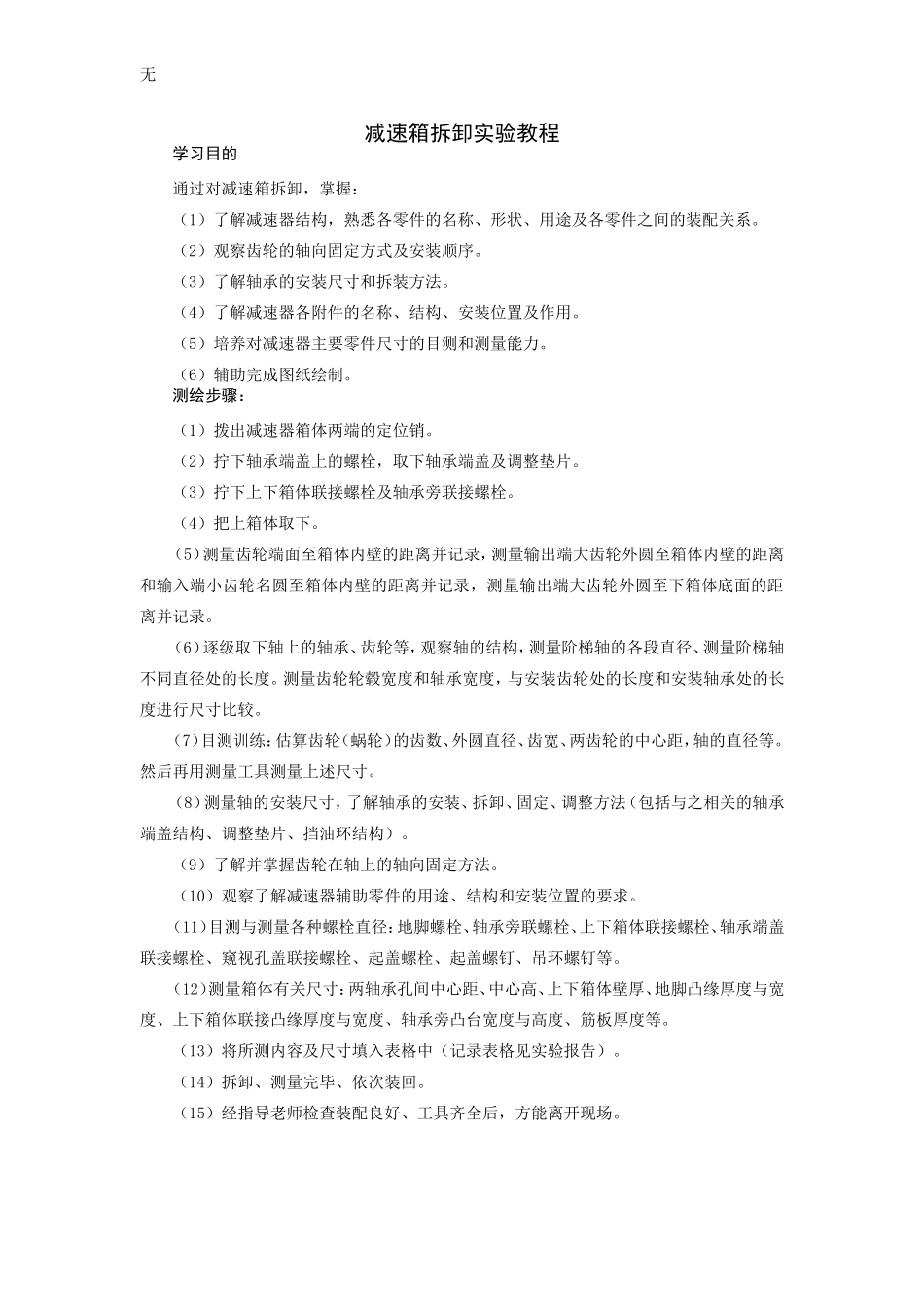

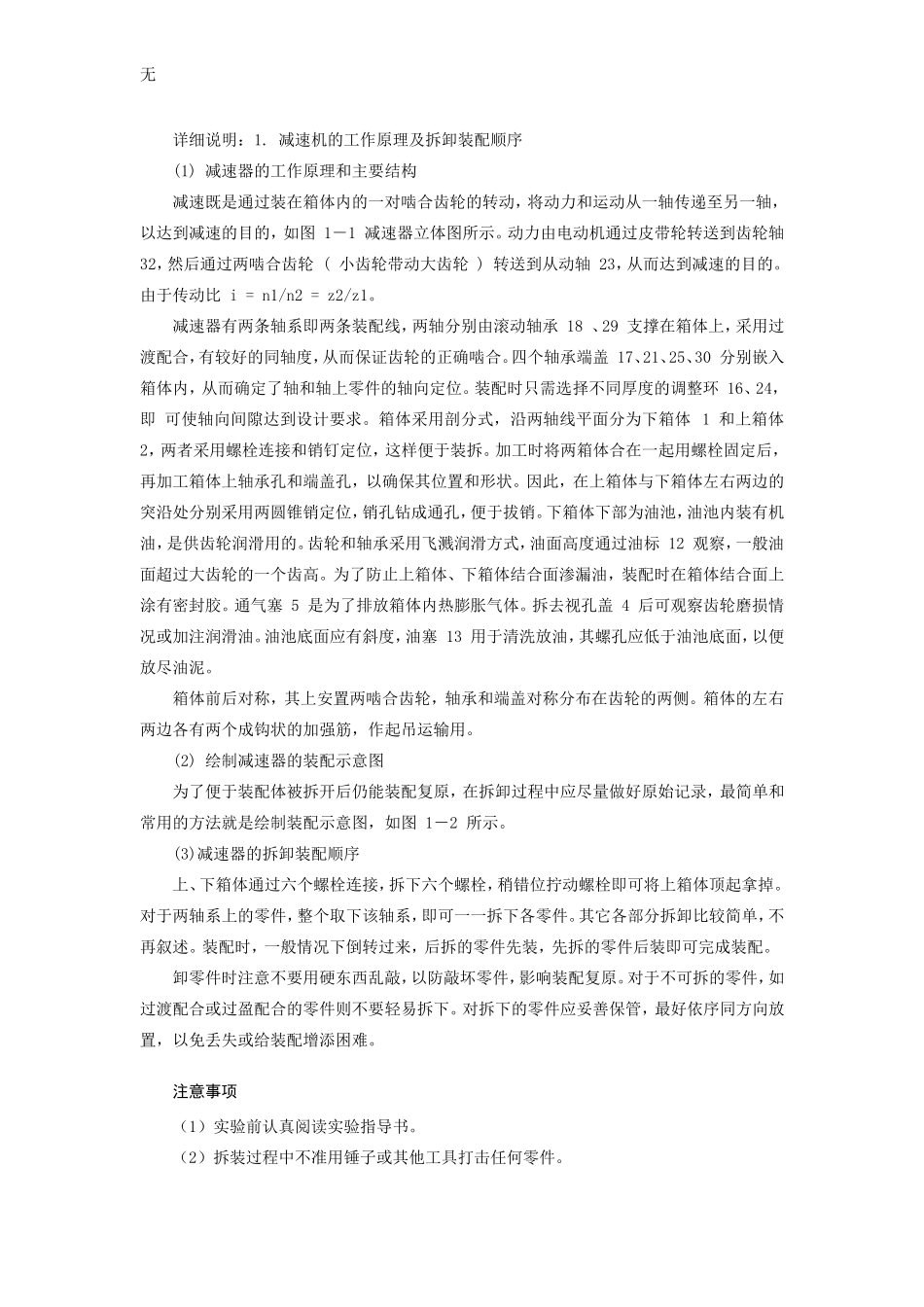

无减速箱拆卸实验教程学习目的通过对减速箱拆卸，掌握：（1）了解减速器结构，熟悉各零件的名称、形状、用途及各零件之间的装配关系。（2）观察齿轮的轴向固定方式及安装顺序。（3）了解轴承的安装尺寸和拆装方法。（4）了解减速器各附件的名称、结构、安装位置及作用。（5）培养对减速器主要零件尺寸的目测和测量能力。（6）辅助完成图纸绘制。测绘步骤：（1）拨出减速器箱体两端的定位销。（2）拧下轴承端盖上的螺栓，取下轴承端盖及调整垫片。（3）拧下上下箱体联接螺栓及轴承旁联接螺栓。（4）把上箱体取下。（5）测量齿轮端面至箱体内壁的距离并记录，测量输出端大齿轮外圆至箱体内壁的距离和输入端小齿轮名圆至箱体内壁的距离并记录，测量输出端大齿轮外圆至下箱体底面的距离并记录。（6）逐级取下轴上的轴承、齿轮等，观察轴的结构，测量阶梯轴的各段直径、测量阶梯轴不同直径处的长度。测量齿轮轮毂宽度和轴承宽度，与安装齿轮处的长度和安装轴承处的长度进行尺寸比较。（7）目测训练：估算齿轮（蜗轮）的齿数、外圆直径、齿宽、两齿轮的中心距，轴的直径等。然后再用测量工具测量上述尺寸。（8）测量轴的安装尺寸，了解轴承的安装、拆卸、固定、调整方法（包括与之相关的轴承端盖结构、调整垫片、挡油环结构）。（9）了解并掌握齿轮在轴上的轴向固定方法。（10）观察了解减速器辅助零件的用途、结构和安装位置的要求。（11）目测与测量各种螺栓直径：地脚螺栓、轴承旁联螺栓、上下箱体联接螺栓、轴承端盖联接螺栓、窥视孔盖联接螺栓、起盖螺栓、起盖螺钉、吊环螺钉等。（12）测量箱体有关尺寸：两轴承孔间中心距、中心高、上下箱体壁厚、地脚凸缘厚度与宽度、上下箱体联接凸缘厚度与宽度、轴承旁凸台宽度与高度、筋板厚度等。（13）将所测内容及尺寸填入表格中（记录表格见实验报告）。（14）拆卸、测量完毕、依次装回。（15）经指导老师检查装配良好、工具齐全后，方能离开现场。无详细说明：1.减速机的工作原理及拆卸装配顺序(1)减速器的工作原理和主要结构减速既是通过装在箱体内的一对啮合齿轮的转动，将动力和运动从一轴传递至另一轴，以达到减速的目的，如图1－1减速器立体图所示。动力由电动机通过皮带轮转送到齿轮轴32，然后通过两啮合齿轮(小齿轮带动大齿轮)转送到从动轴23，从而达到减速的目的。由于传动比i=n1/n2=z2/z1。减速器有两条轴系即两条装配线，两轴分别由滚动轴承18、29支撑在箱体上，采用过渡配合，有较好的同轴度，从而保证齿轮的正确啮合。四个轴承端盖17、21、25、30分别嵌入箱体内，从而确定了轴和轴上零件的轴向定位。装配时只需选择不同厚度的调整环16、24，即可使轴向间隙达到设计要求。箱体采用剖分式，沿两轴线平面分为下箱体1和上箱体2，两者采用螺栓连接和销钉定位，这样便于装拆。加工时将两箱体合在一起用螺栓固定后，再加工箱体上轴承孔和端盖孔，以确保其位置和形状。因此，在上箱体与下箱体左右两边的突沿处分别采用两圆锥销定位，销孔钻成通孔，便于拔销。下箱体下部为油池，油池内装有机油，是供齿轮润滑用的。齿轮和轴承采用飞溅润滑方式，油面高度通过油标12观察，一般油面超过大齿轮的一个齿高。为了防止上箱体、下箱体结合面渗漏油，装配时在箱体结合面上涂有密封胶。通气塞5是为了排放箱体内热膨胀气体。拆去视孔盖4后可观察齿轮磨损情况或加注润滑油。油池底面应有斜度，油塞13用于清洗放油，其螺孔应低于油池底面，以便放尽油泥。箱体前后对称，其上安置两啮合齿轮，轴承和端盖对称分布在齿轮的两侧。箱体的左右两边各有两个成钩状的加强筋，作起吊运输用。(2)绘制减速器的装配示意图为了便于装配体被拆开后仍能装配复原，在拆卸过程中应尽量做好原始记录，最简单和常用的方法就是绘制装配示意图，如图1－2所示。(3)减速器的拆卸装配顺序上、下箱体通过六个螺栓连接，拆下六个螺栓，稍错位拧动螺栓即可将上箱体顶起拿掉。对于两轴系上的零件，整个取下该轴系，即可一一拆下各零件。其它各部分拆卸比较简单，不再叙述。装配时，一般情况下倒转过来，后拆的零件先装，先拆的零件后装即可完成装配。卸零件时注意不要用硬东西...
