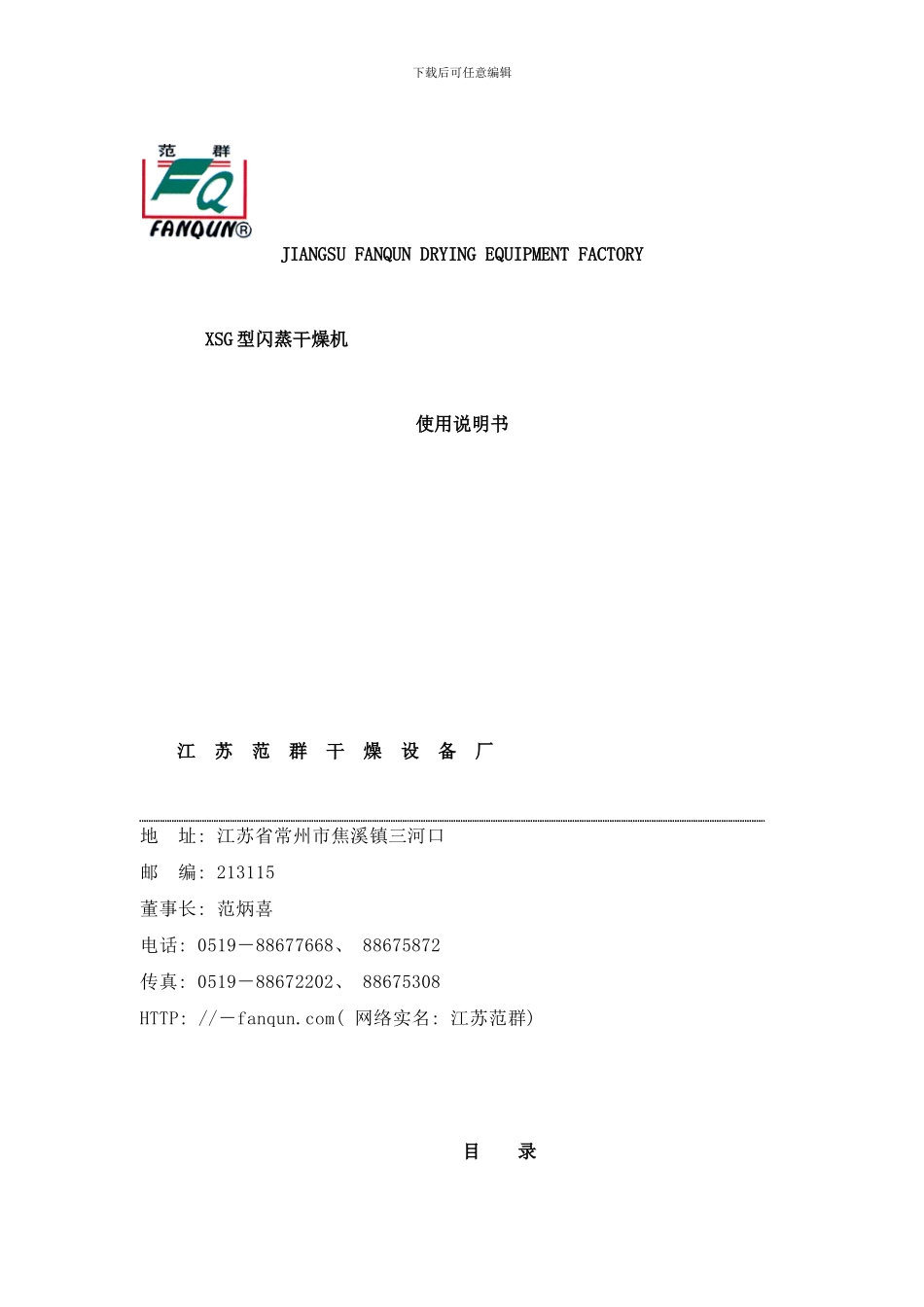

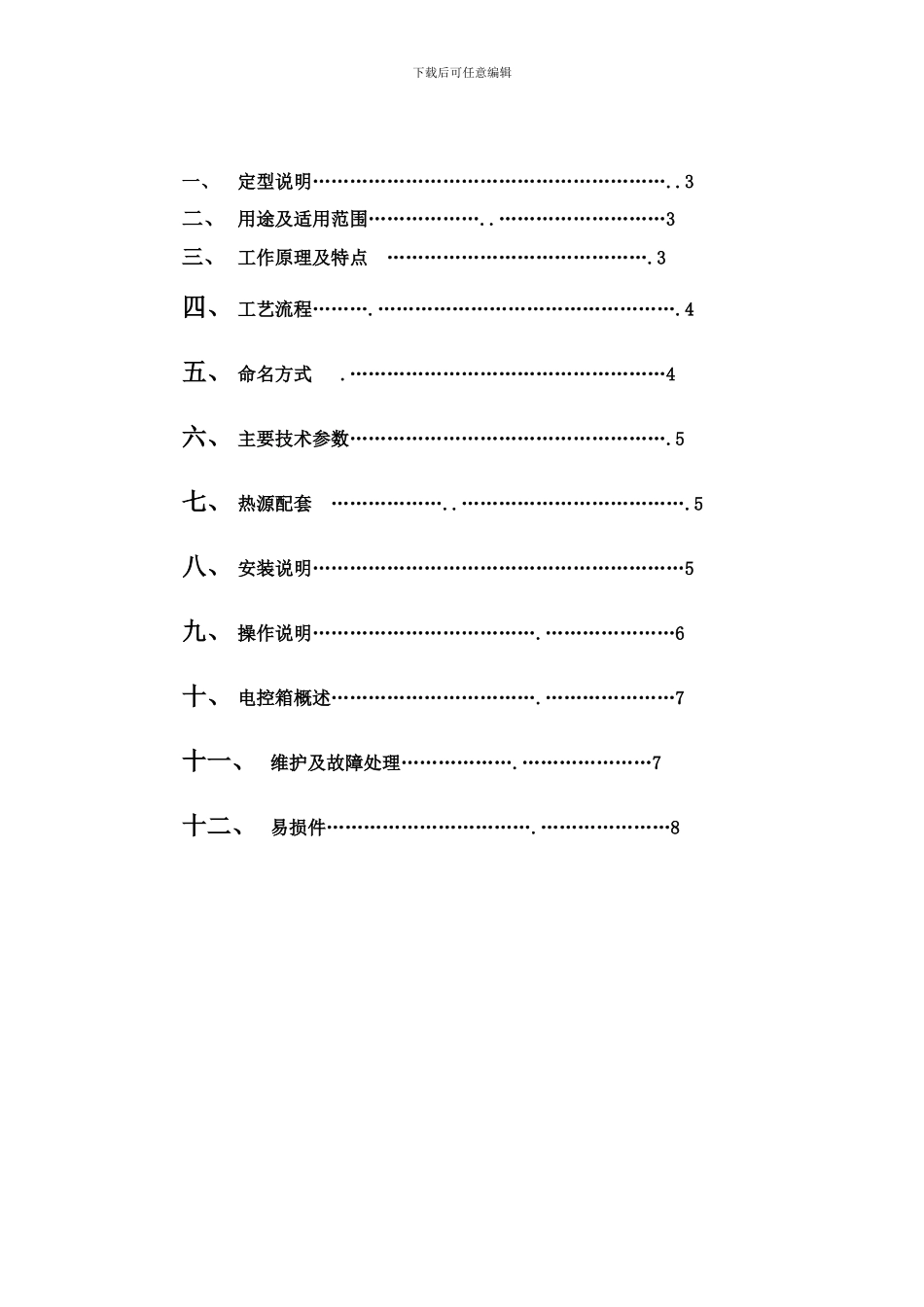

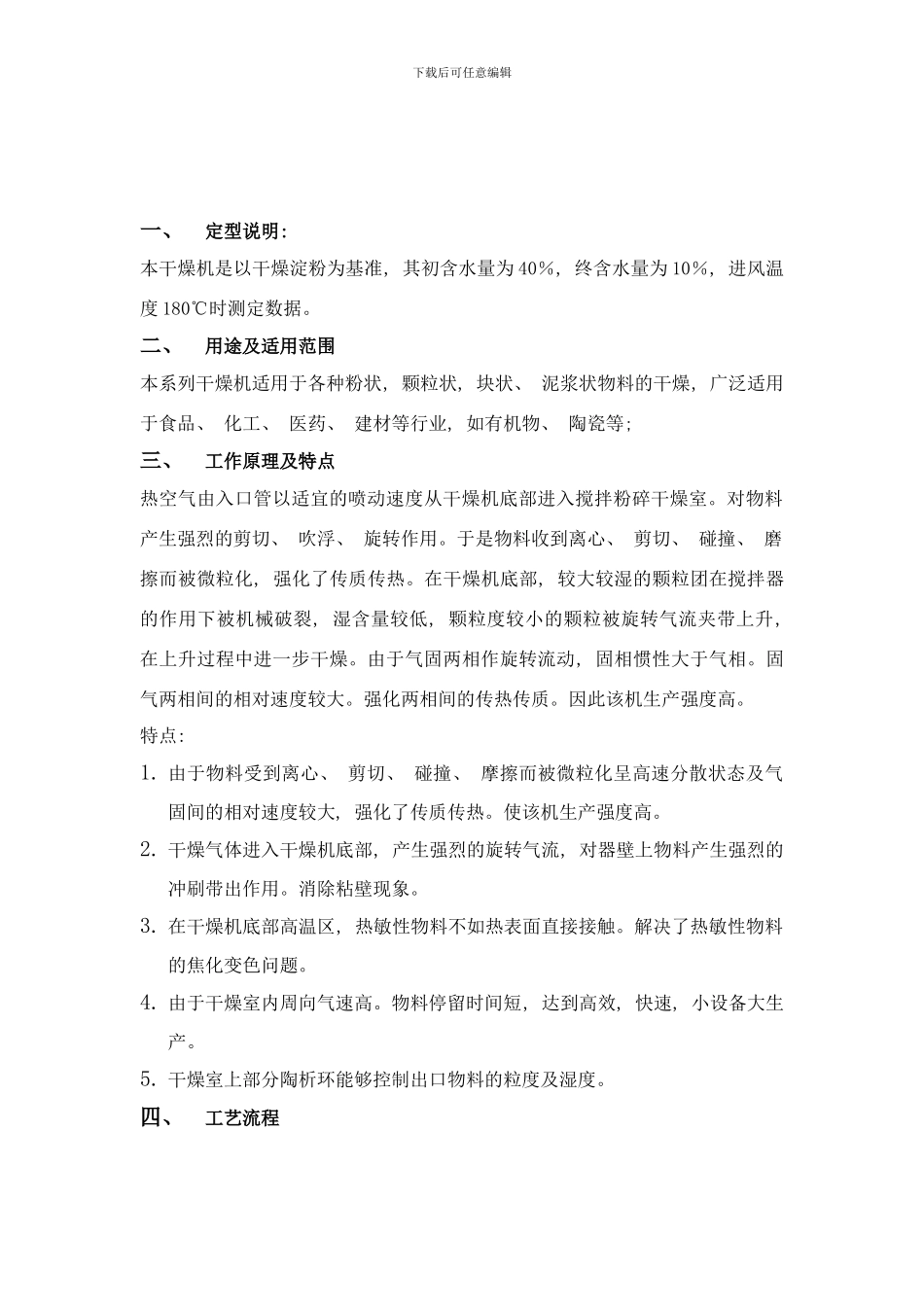

下载后可任意编辑JIANGSU FANQUN DRYING EQUIPMENT FACTORYXSG 型闪蒸干燥机使用说明书江 苏 范 群 干 燥 设 备 厂地 址: 江苏省常州市焦溪镇三河口邮 编: 213115董事长: 范炳喜电话: 0519－88677668、 88675872传真: 0519－88672202、 88675308HTTP: //－fanqun.com( 网络实名: 江苏范群) 目 录下载后可任意编辑一、定型说明…………………………………………………..3二、 用途及适用范围………………..………………………3三、 工作原理及特点 …………………………………….3四、 工艺流程……….………………………………………….4五、 命名方式 .……………………………………………4六、 主要技术参数…………………………………………….5七、 热源配套 ………………..……………………………….5八、 安装说明……………………………………………………5九、 操作说明……………………………….…………………6十、 电控箱概述…………………………….…………………7十一、 维护及故障处理……………….…………………7十二、 易损件…………………………….…………………8下载后可任意编辑一、定型说明: 本干燥机是以干燥淀粉为基准, 其初含水量为 40％, 终含水量为 10％, 进风温度 180℃时测定数据。二、用途及适用范围本系列干燥机适用于各种粉状, 颗粒状, 块状、 泥浆状物料的干燥, 广泛适用于食品、 化工、 医药、 建材等行业, 如有机物、 陶瓷等; 三、工作原理及特点热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室。对物料产生强烈的剪切、 吹浮、 旋转作用。于是物料收到离心、 剪切、 碰撞、 磨擦而被微粒化, 强化了传质传热。在干燥机底部, 较大较湿的颗粒团在搅拌器的作用下被机械破裂, 湿含量较低, 颗粒度较小的颗粒被旋转气流夹带上升, 在上升过程中进一步干燥。由于气固两相作旋转流动, 固相惯性大于气相。固气两相间的相对速度较大。强化两相间的传热传质。因此该机生产强度高。特点: 1. 由于物料受到离心、 剪切、 碰撞、 摩擦而被微粒化呈高速分散状态及气固间的相对速度较大, 强化了传质传热。使该机生产强度高。2. 干燥气体进入干燥机底部, 产生强烈的旋转气流, 对器壁上物料产生强烈的冲刷带出作用。消除粘壁现象。3. 在干燥机底部高温区, 热敏性物料不如热表面直接接触。解决了热敏性物料的焦化变色问题。4. ...
