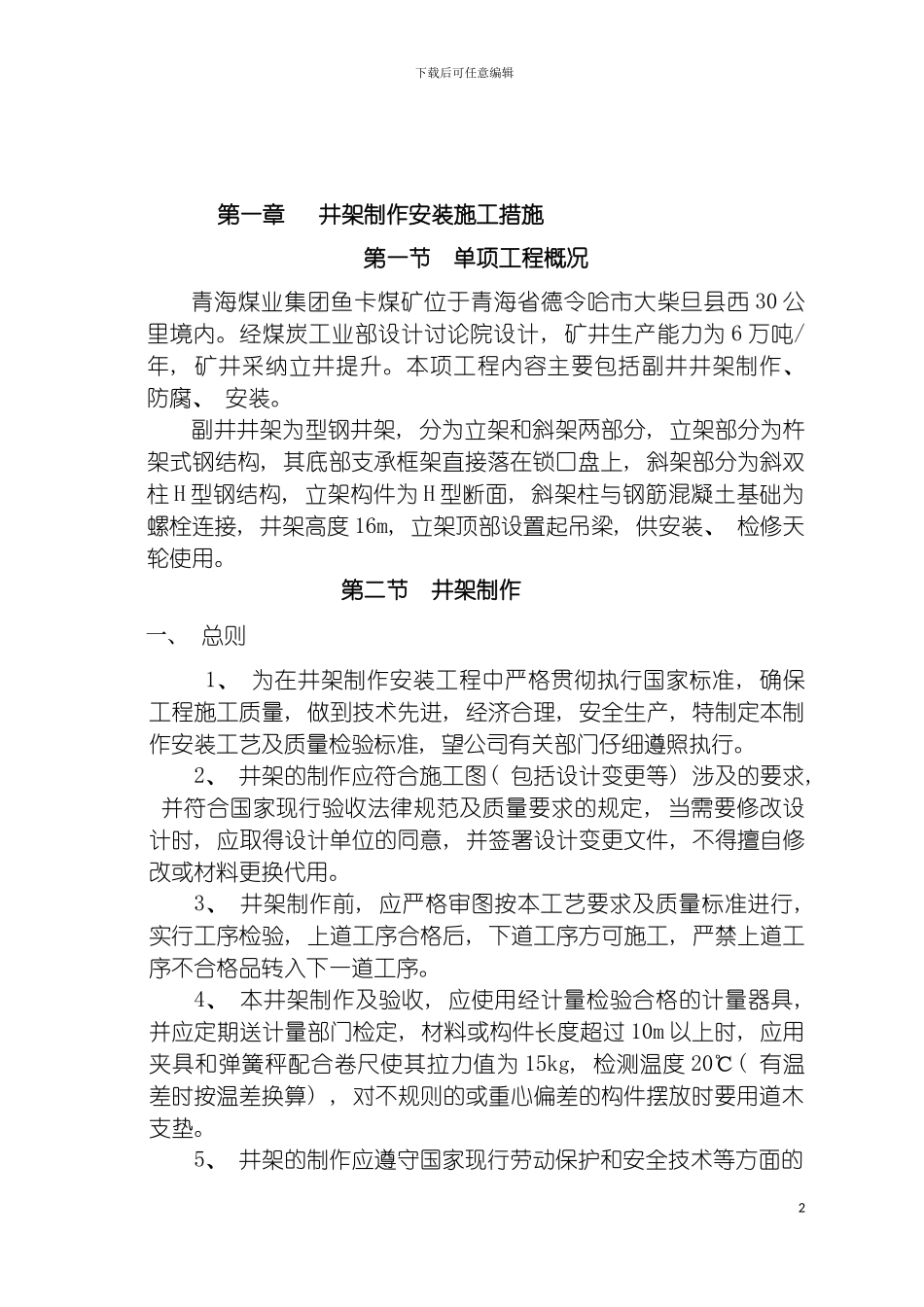

下载后可任意编辑青海煤业集团鱼卡煤矿副井设备施工措施1下载后可任意编辑第一章 井架制作安装施工措施 第一节 单项工程概况青海煤业集团鱼卡煤矿位于青海省德令哈市大柴旦县西 30 公里境内。经煤炭工业部设计讨论院设计, 矿井生产能力为 6 万吨/年, 矿井采纳立井提升。本项工程内容主要包括副井井架制作、 防腐、 安装。副井井架为型钢井架, 分为立架和斜架两部分, 立架部分为杵架式钢结构, 其底部支承框架直接落在锁口盘上, 斜架部分为斜双柱 H 型钢结构, 立架构件为 H 型断面, 斜架柱与钢筋混凝土基础为螺栓连接, 井架高度 16m, 立架顶部设置起吊梁, 供安装、 检修天轮使用。 第二节 井架制作一、 总则1、 为在井架制作安装工程中严格贯彻执行国家标准, 确保工程施工质量, 做到技术先进, 经济合理, 安全生产, 特制定本制作安装工艺及质量检验标准, 望公司有关部门仔细遵照执行。2、 井架的制作应符合施工图( 包括设计变更等) 涉及的要求, 并符合国家现行验收法律规范及质量要求的规定, 当需要修改设计时, 应取得设计单位的同意, 并签署设计变更文件, 不得擅自修改或材料更换代用。3、 井架制作前, 应严格审图按本工艺要求及质量标准进行, 实行工序检验, 上道工序合格后, 下道工序方可施工, 严禁上道工序不合格品转入下一道工序。4、 本井架制作及验收, 应使用经计量检验合格的计量器具, 并应定期送计量部门检定, 材料或构件长度超过 10m 以上时, 应用夹具和弹簧秤配合卷尺使其拉力值为 15kg, 检测温度 20℃( 有温差时按温差换算) , 对不规则的或重心偏差的构件摆放时要用道木支垫。5、 井架的制作应遵守国家现行劳动保护和安全技术等方面的2下载后可任意编辑规定。工件或构件在摆放、 堆放时, 要安放平稳, 起吊工作时, 不要超过起重机的安装超重量, 安全起重载荷和安全高度等。在焊接时要注意通风换气, 必须佩戴安全帽, 劳保鞋, 脚罩等, 焊一小时左右休息片刻, 所有用电机具均需要接地保护或装备漏电保护器等, 以确保生产工人的生命安全。6、 为保证产品质量、 责任到人, 电焊工、 及放样人员均实行留号( 名) 制度, 对本施工措施中不正确或有不妥当的地方, 任何人均可提出好的建议。7、 对于不按施工工艺措施施工的班组或个人, 厂部将直接对当事人或车间主任提出批判或处罚。二、 材料1、 井架承重构件( 斜架、 立架支柱、 顶部大梁) 采纳Q235-B ...
