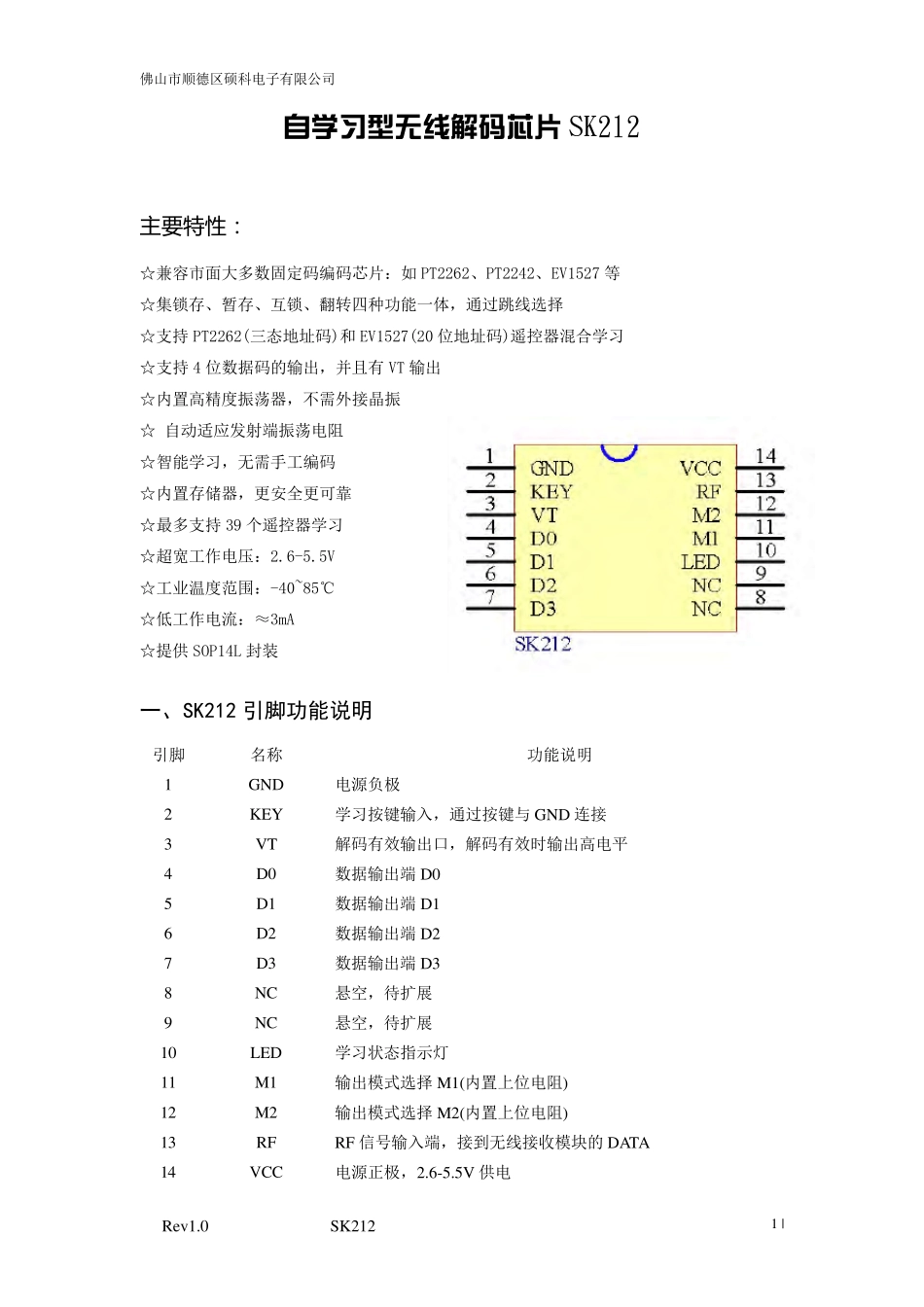

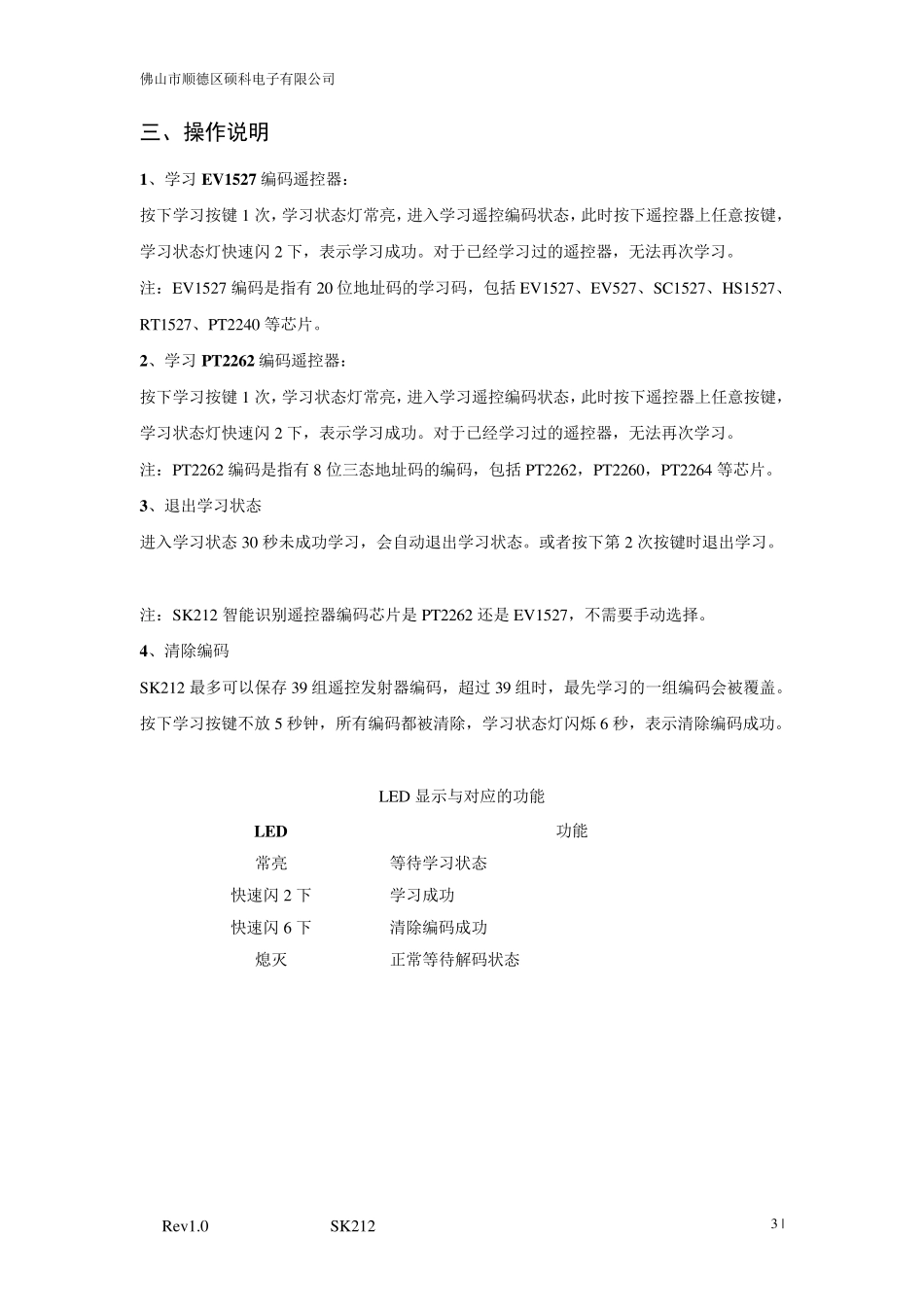

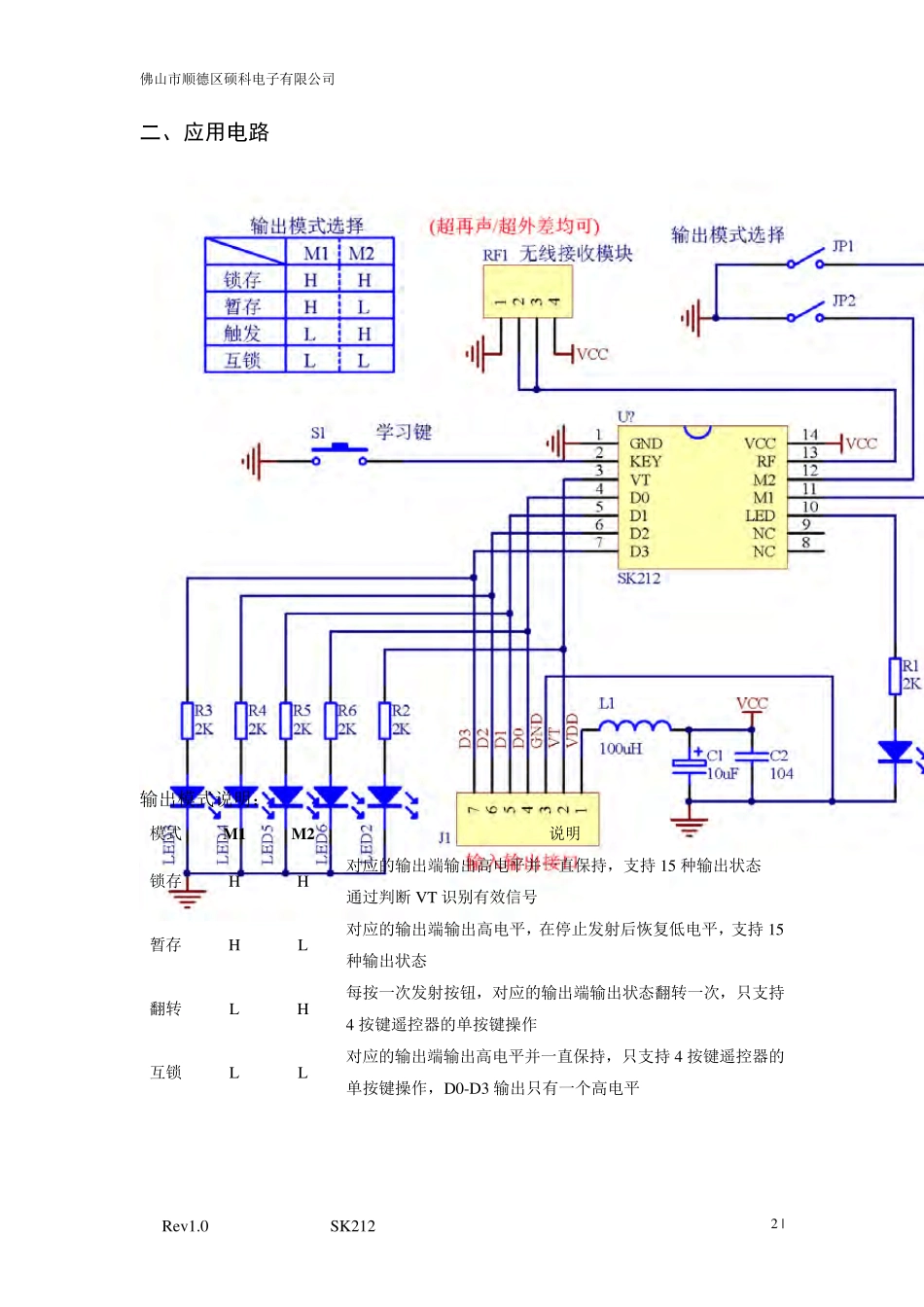

佛山市顺德区硕科电子有限公司 1 | Rev1.0 SK212 自 学 习 型 无 线 解 码 芯 片 SK212 主 要 特 性 ： ☆兼容市面大多数固定码编码芯片：如PT2262、PT2242、EV1527 等 ☆集锁存、暂存、互锁、翻转四种功能一体，通过跳线选择 ☆支持PT2262(三态地址码)和EV1527(20 位地址码)遥控器混合学习 ☆支持4 位数据码的输出，并且有VT 输出 ☆内置高精度振荡器，不需外接晶振 ☆ 自动适应发射端振荡电阻 ☆智能学习，无需手工编码 ☆内置存储器，更安全更可靠 ☆最多支持39 个遥控器学习 ☆超宽工作电压：2.6-5.5V ☆工业温度范围：-40~85℃ ☆低工作电流：≈3mA ☆提供 SOP14L 封装 一、SK212 引脚功能说明 引脚 名称 功能说明 1 GND 电源负极 2 KEY 学习按键输入，通过按键与 GND 连接 3 VT 解码有效输出口，解码有效时输出高电平 4 D0 数据输出端D0 5 D1 数据输出端D1 6 D2 数据输出端D2 7 D3 数据输出端D3 8 NC 悬空，待扩展 9 NC 悬空，待扩展 10 LED 学习状态指示灯 11 M1 输出模式选择M1(内置上位电阻) 12 M2 输出模式选择M2(内置上位电阻) 13 RF RF 信号输入端，接到无线接收模块的DATA 14 VCC 电源正极，2.6-5.5V 供电 佛山市顺德区硕科电子有限公司 2 | Rev1.0 SK212 二、应用电路 输出模式说明： 模式 M 1 M 2 说明 锁存 H H 对应的输出端输出高电平并一直保持，支持15 种输出状态 通过判断 VT 识别有效信号 暂存 H L 对应的输出端输出高电平，在停止发射后恢复低电平，支持15种输出状态 翻转 L H 每按一次发射按钮，对应的输出端输出状态翻转一次，只支持4 按键遥控器的单按键操作 互锁 L L 对应的输出端输出高电平并一直保持，只支持4 按键遥控器的单按键操作，D0-D3 输出只有一个高电平 佛山市顺德区硕科电子有限公司 3 | Rev1.0 SK212 三、操作说明 1、学习 EV1527 编码遥控器： 按下学习按键 1 次，学习状态灯常亮，进入学习遥控编码状态，此时按下遥控器上任意按键，学习状态灯快速闪 2 下，表示学习成功。对于已经学习过的遥控器，无法再次学习。 注：EV1527 编码是指有20 位地址码的学习码，包括 EV1527、EV527、SC1527、HS1527、RT1527、PT2240 等芯片。 2、学习 PT2262 编码遥控器： 按下学习按键 1 次，学习状态灯常亮，进入学习遥控编码状态，此时按下遥控器上任意按...
