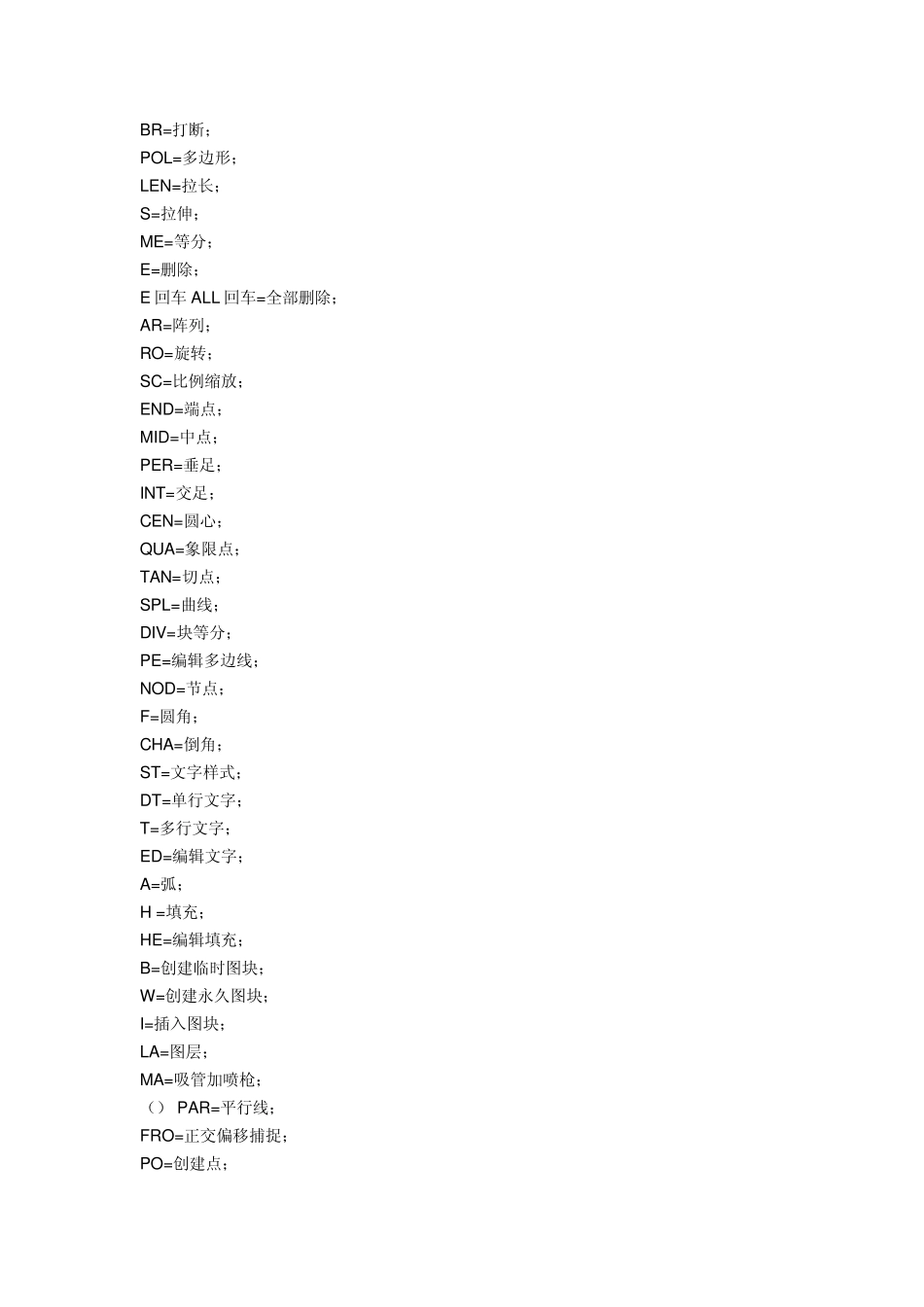

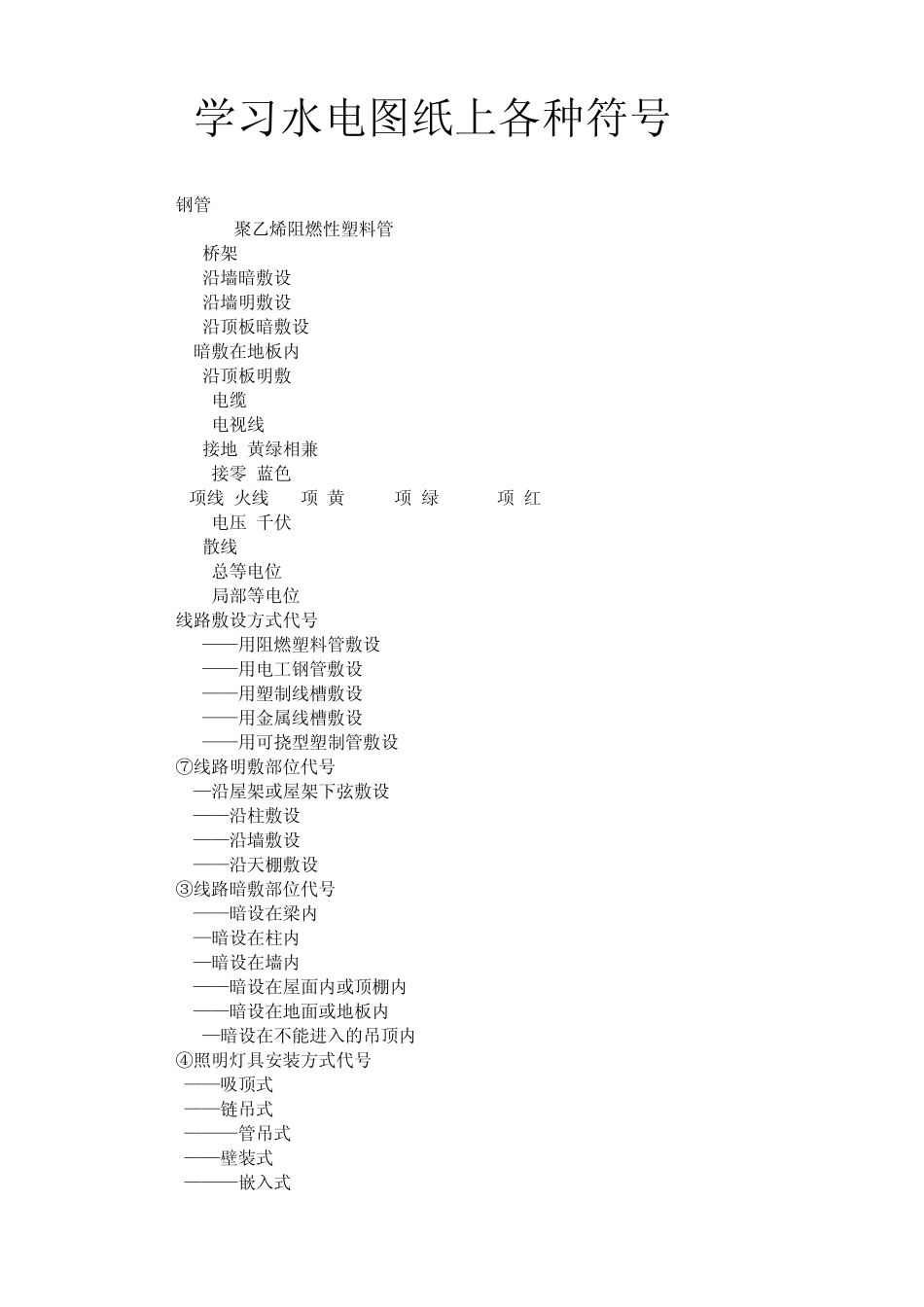

学习水电图纸上各种符号 SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位 线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ⑦线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 ④照明灯具安装方式代号 D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a——b(c×d)e——f其中：a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 表示 2根导线 表示 3根导线 表示 n根导线 ⑦照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： 其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W e--灯泡安装高度，m f--安装方式 L--光源种类，白炽灯或荧光灯 CAD 快 捷 键 大 全 L=直线； PL=多段线； U 回车=Ctrl+z =后退； D=修改，调整； REC=矩形； C=圆； TR=修剪； O=偏移； XL=放射线； X=分解； CO=复制； M=移动； MI=镜像； EL=椭圆； BR=打断； POL=多边形； LEN=拉长； S=拉伸； ME=等分； E=删除； E 回车ALL 回车=全部删除； AR=阵列； RO=旋转； SC=比例缩放； END=端点； MID=中点； PER=垂足； INT=交足； CEN=圆心； QUA=象限点； TAN=切点； SPL=曲线； DIV=块等分； PE=编辑多边线； NOD=节点； F=圆角； CHA=倒角； ST=文字样式； DT=单行文字； T=多行文字； ED=编辑文字； A=弧； H =填充； HE=编辑填充； B=创建临时图块； W =创建永久图块； I=插入图块； LA=图层； MA=吸管加喷枪； （） PAR=平行线； FRO=正交偏移捕捉； PO=创建点； SKETCH=徒手画线； DO=圆环； RAY=射线； AL=对齐； REG=面域； AA=求面积周长； SU=减...
