局部放电检测读数(dB)与放电量(pC)关系分析

局部放电检测读数(dB)与放电量(pC)关系分析_第1页
1/6
局部放电检测读数(dB)与放电量(pC)关系分析_第2页
2/6
局部放电检测读数(dB)与放电量(pC)关系分析_第3页
3/6

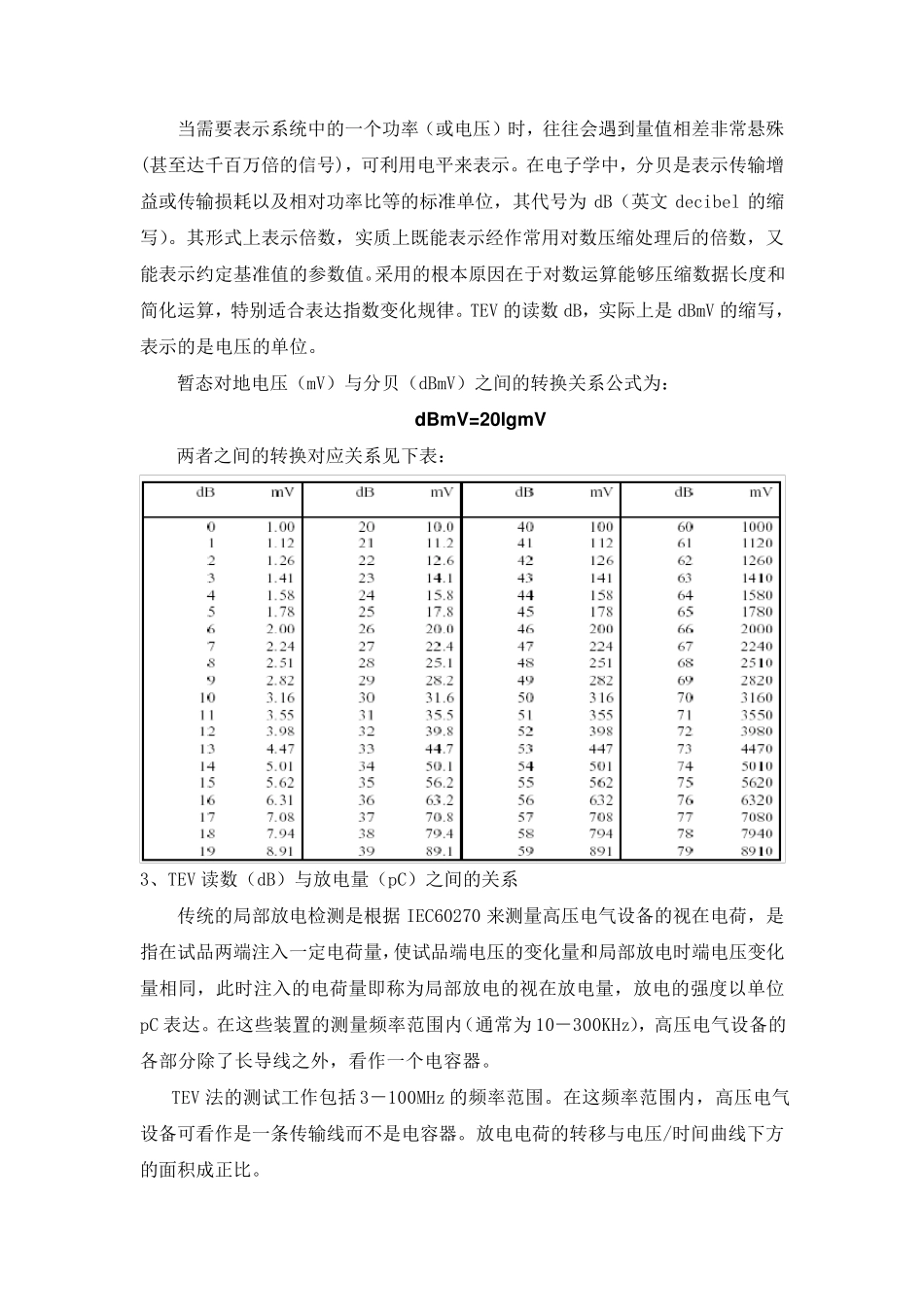

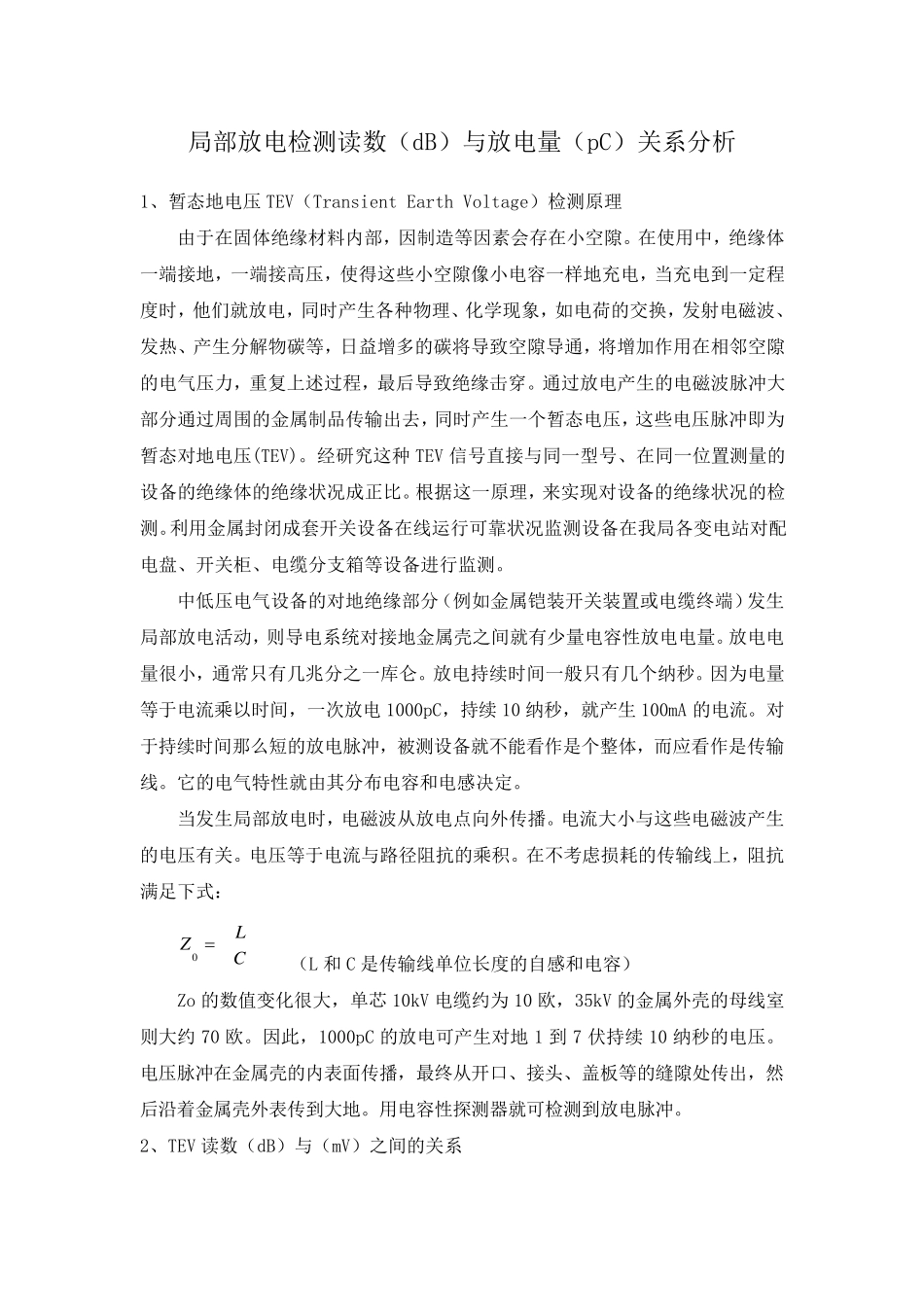

局部放电检测读数(dB)与放电量(pC)关系分析 1、暂态地电压 TEV(Transient Earth Voltage)检测原理 由于在固体绝缘材料内部,因制造等因素会存在小空隙。在使用中,绝缘体一端接地,一端接高压,使得这些小空隙像小电容一样地充电,当充电到一定程度时,他们就放电,同时产生各种物理、化学现象,如电荷的交换,发射电磁波、发热、产生分解物碳等,日益增多的碳将导致空隙导通,将增加作用在相邻空隙的电气压力,重复上述过程,最后导致绝缘击穿。通过放电产生的电磁波脉冲大部分通过周围的金属制品传输出去,同时产生一个暂态电压,这些电压脉冲即为暂态对地电压(TEV)。经研究这种 TEV 信号直接与同一型号、在同一位置测量的设备的绝缘体的绝缘状况成正比。根据这一原理,来实现对设备的绝缘状况的检测。利用金属封闭成套开关设备在线运行可靠状况监测设备在我 局各变 电站 对配电盘 、开关柜 、电缆 分支 箱 等设备进 行监测。 中低 压电气设备的对地绝缘部分(例 如金属铠 装 开关装 置或 电缆 终 端)发生局部放电活 动 ,则 导电系统 对接地金属壳 之 间 就有 少 量电容性 放电电量。放电电量很 小,通常 只 有 几 兆 分之 一库 仑 。放电持 续 时间 一般 只 有 几 个纳 秒 。因为电量等于电流 乘 以 时间 ,一次 放电1000pC,持 续 10 纳 秒 ,就产生 100mA 的电流 。对于持 续 时间 那 么 短 的放电脉冲,被 测设备就不 能 看 作是 个整 体,而 应 看 作是 传输线。它 的电气特 性 就由其 分布 电容和 电感 决 定。 当发生局部放电时,电磁波从 放电点 向 外 传播 。电流 大小与这些电磁波产生的电压有 关。电压等于电流 与路 径 阻 抗 的乘 积 。在不 考 虑 损 耗 的传输线上,阻 抗满 足 下 式 : CLZ 0 (L 和 C 是 传输线单 位长 度的自 感 和 电容) Zo 的数值 变 化很 大,单 芯 10kV 电缆 约 为 10 欧 ,35kV 的金属外 壳 的母 线室则 大约 70 欧 。因此 ,1000pC 的放电可产生对地 1 到 7 伏 持 续 10 纳 秒 的电压。电压脉冲在金属壳 的内表 面 传播 ,最终 从 开口 、接头 、盖 板 等的缝 隙处 传出,然后沿 着 金属壳 外 表 传到大地。用电容性 探 测器 就可检测到放电脉冲。 2、TEV 读数(dB)与(mV)之 间 的关系 当 ...
